Flachstecker 1.0 Rot Jmppackung 5 Stück

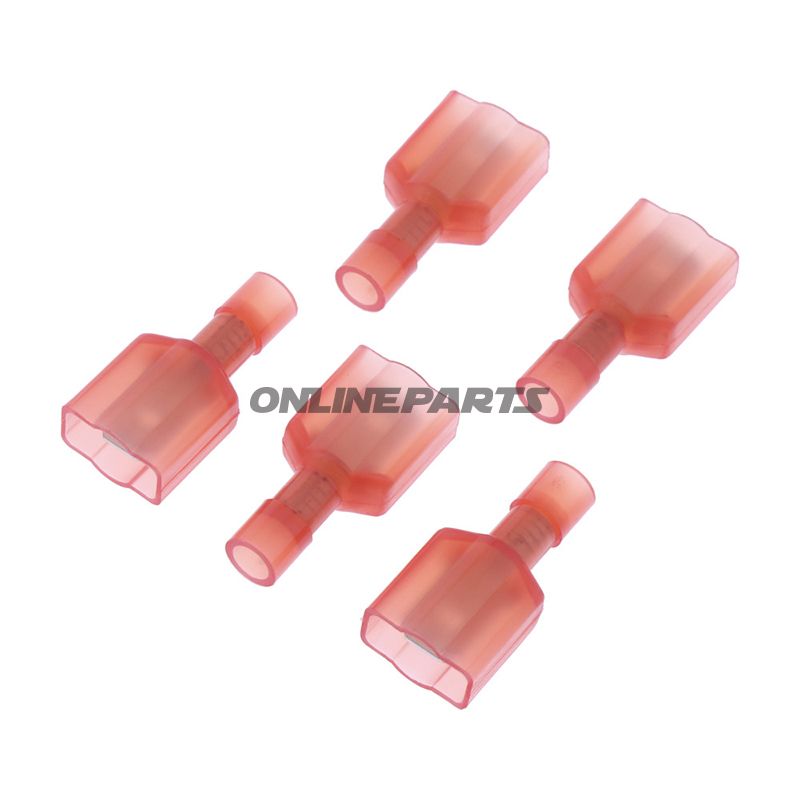

Flaches isoliertes Steckgerät (männlich) 6,3 mm — rot, JMP (für Kabelquerschnitt 0,5–1,0 mm²)

Produktübersicht: Dies ist ein flaches, vollständig isoliertes männliches Steckgerät von JMP (MPN 158.02.74, GTIN 4043981274820) in roter Farbe. Der Stecker ist ausgelegt für 6,3 mm Flachsteckerverbindungen und geeignet für Kabelquerschnitte im Bereich ca. 0,5–1,0 mm² (in technischen Daten bis zu 1,5 mm² angegeben). Lieferung in einer Packung mit fünf Stück.

Funktion und Anwendung: Der Stecker fungiert als standardmäßiger Flachstecker-Männlichstecker, der eine unterbrechbare, mechanische und elektrische Verbindung zu entsprechendem Flachstecker-Weibchen oder Sammelschienen herstellt. Typischerweise verwendet für den Anschluss von Kabelenden in Elektrikanlagen an Motorrädern, kleinen Fahrzeugen, Armaturenbrettern und anderen Anwendungen, bei denen 6,3 mm Flachstecker der Normalfall ist. Die vollständige Isolation minimiert das Risiko eines Kurzschlusses bei dicht gepackten Verbindungen.

Materialien und Konstruktion:

• Kontaktmaterial: Metalllegierter Flachstecker (chrom-/zinnbeschichtet je nach JMP-Spezifikation) für gute Leitfähigkeit und Korrosionsbeständigkeit.
• Isolierung: Vollständiges Kunststoff-/Isolationshüllen um das Metallstück, ausgelegt zum Schutz vor mechanischem Verschleiß und unbeabsichtigtem Kontakt.
• Konstruktionseigenschaften: Press- oder Krempverbindung um das abisolierte Ende des Leiters — nicht zum Löten vorgesehen.

Technische Details (ausgewählte):

• Typ: Männlicher Flachstecker (Spade-Kontakt, männlich)
• Breite x Dicke des Metalls: 6,3 x 0,8 mm
• Empfohlener Kabelquerschnitt: 0,5–1,0 mm² (technische Daten geben bis zu 1,5 mm² als Maximum an)
• Isoliert: Ja (vollständige Isolation)
• Löten: Nein — für geklemmte/verpresste Verbindungen konzipiert
• Polung: 1

Praktische Überlegungen für Mechaniker und Techniker:

• Verbindung: Verwenden Sie geeignete Ver crimp-Werkzeuge für stabile, niederohmige Verbindungen. Sicherstellen, dass der Leiter des Kabels korrekt eingeführt wird, bevor verpresst wird.
• Kompatibilität: Passt zu standardmäßigen 6,3 mm weiblichen Flachsteckverbindungen. Sicherstellen, dass die Empfangsmaße und Toleranzen des weiblichen Steckers bei Reparatur oder Austausch übereinstimmen.
• Temperatur und Umwelt: Die Plastisolierung ist für gängige Betriebsbedingungen in Fahrzeugen ausgelegt; bei Expositionsanforderungen (Öl, Kraftstoff, hohe Temperaturen) sollte die Auswahl je nach lokaler Anwendung geprüft werden.
• Sicherheit: Vollständig isolierte Stecker verringern das Risiko unbeabsichtigter Kurzschlüsse bei engen Kabelverlegungen und Montagen.

Identifikation und Rückverfolgbarkeit: Das Produkt ist vom Hersteller JMP gekennzeichnet und unter der Artikelnummer (MPN) 158.02.74 verfügbar. GTIN 4043981274820 kann zur Lagerrecherche und Beschaffungssystemen verwendet werden, um die richtige Komponente sicherzustellen.

Weitere Bemerkungen: Laut technischen Daten gibt es keine holländische Hitze-Schrumpf-Röhre (Heat Shrink Tubing) und die Verbindung ist nicht zum Löten vorgesehen. Abmessungen und Materialeigenschaften machen das Steckgerät geeignet für herkömmliche elektrische Verbindungen in Fahrzeug- und Motortechnik-Anwendungen, in denen 6,3 mm Flachstecker verwendet werden.
