Flachstecker 1.0-2.5 6.3 Mm Jmppackung 5 Stück Alternative: 1580876

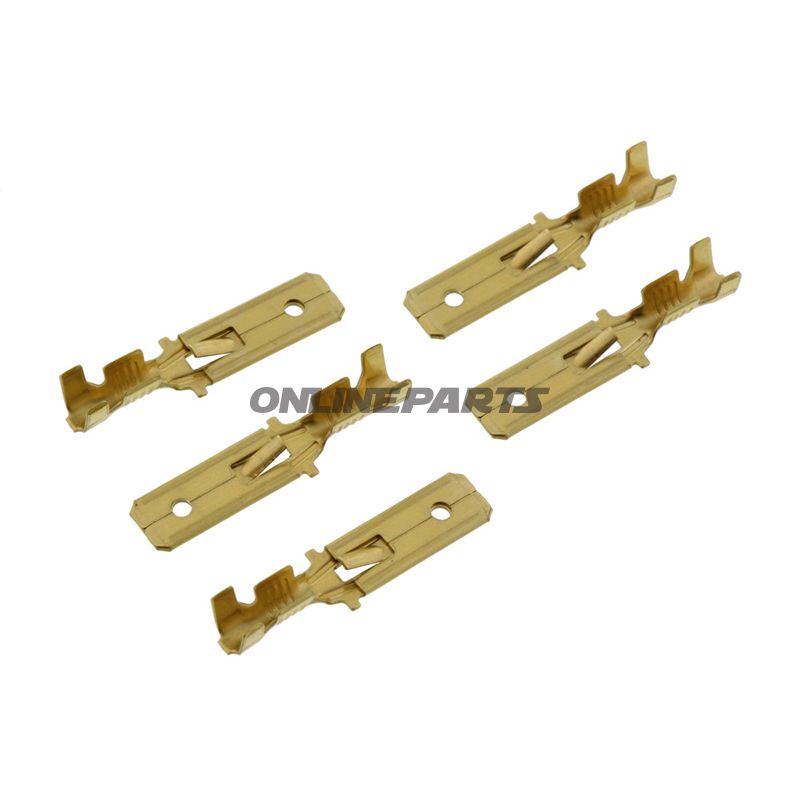

Flaches Stecker (männlich) 6,3 mm für Kabelquerschnitt 1,0–2,5 mm² — JMP

Produkt: JMP flaches Steckerpaar (ungeschützt), Artikelnr. MPN 158.02.93, GTIN 4043981275001. Dies ist ein einpoliger, unisolierter männlicher Stecker, vorgesehen für 6,3 mm Flachsteckerverbindungen und Leiterquerschnitte von 1,0–2,5 mm².

Funktion und Anwendung

• Der Stecker dient als mechanischer und elektrischer Verbindungspunkt zwischen Kabel und entsprechendem weiblichen Flachstecker oder Terminalstreifen. Er wird in Schaltungen von Schaltern, Relais- und Kabelverbindungen verwendet, bei denen Standard-6,3-mm-Flachstecker eingesetzt werden.
• Unisolierte Bauform ermöglicht geringe Kontaktwiderstände und bessere Wärmeableitung, was bei höheren Stromstärken relevant ist, stellt jedoch Anforderungen an korrekte Montage und Schutz vor Kurzschluss in der Montageumgebung.

Materialien und Bauweise

• Unisolierter Metallkontakt (typischerweise vernickeltes Kupferlegierung oder Ähnliches) — Materialwahl sorgt für gute elektrische Leitfähigkeit und Korrosionsschutz bei normalem Gebrauch. Die vernickelte Oberfläche reduziert Oxidation und sichert stabilen Kontakt über Zeit.
• Die Konstruktion ist für Press- oder Schweißtilkonstruktion an Leiterenden ausgelegt (das Produkt ist nicht zum Löten vorgesehen) und sorgt bei ordnungsgemäßer Crimpverbindung für eine feste mechanische Halteklammer um den Leiter.

Technische Eigenschaften

• Breite x Dicke: 6,3 x 0,8 mm — kompatibel mit standardisierten 6,3-mm-Flachsteckern.
• Kabelquerschnitt: geeignet für 1,0–2,5 mm².
• Anzahl der Pole: 1 (einpoliges männliches Stecker).
• Unisoliert: Ja — das Produkt wird ohne Isolationshülle geliefert; eine nachträgliche Isolierung in Anwendungen, in denen freiliegende leitende Flächen Kurzschlüsse verursachen können, ist erforderlich.
• Schweissen/Löten: Nicht für Lötverbindungen vorgesehen; vorgesehen zum Crimpen.

Praktische Montagehinweise

• Verwenden Sie das passende Crimpwerkzeug für den angegebenen Kabelquerschnitt, um mechanische Haltbarkeit und geringe Übergangswiderstände zu gewährleisten.
• Da der Stecker unisoliert ist, sollte man Wärme- oder Schrumpfhülle bzw. Platzierung in geschlossenen Sockeln/Abdeckungen in Installationen in Erwägung ziehen, bei denen ein Risiko von Kurzschluss oder Kontakt mit Metallteilen besteht.
• Prüfen Sie die Kompatibilität mit dem vorgesehenen Gegenkontakt – Passform zum Standard-6,3-mm-Flachstecker ist entscheidend für eine zuverlässige Kontaktverbindung.

Kompatibilität und Einsatzgebiete

• Häufig verwendet in Auto- und Motorralelektrik, Steuersystemen, Sicherungskästen, Relaisplatten und allgemeinen elektrischen Verbindungen in Werkstätten.
• Geeignet für Reparatur- und Wartungsarbeiten, bei denen Standard-Flachsteckverbindungen vorhanden sind.

Identifikation

• Marke: JMP — Herstellerlogo ist relevant für Nachverfolgbarkeit und Ersatzteilabgleich bei Reparaturen.
• MPN: 158.02.93 — verwenden Sie diese Artikelnummer bei Bestellung, um die korrekte Variante sicherzustellen.
• GTIN: 4043981275001 — global eindeutige Identifikation, verwendbar für Lagerverwaltung und Beschaffung.

Zusätzliche technische Daten (kurz)

Beim Bestellen des JMP flachen Sticks (MPN 158.02.93, GTIN 4043981275001) wird empfohlen sicherzustellen, dass das verwendete Werkzeug und der nachfolgende mechanische Schutz den Anforderungen der Installation in Bezug auf Vibration, Temperatur und elektrische Sicherheit entsprechen.
