Flachstecker 1.0-2.5 6.3 Mm Jmp Packung 25 Stück Alternative: 1580293

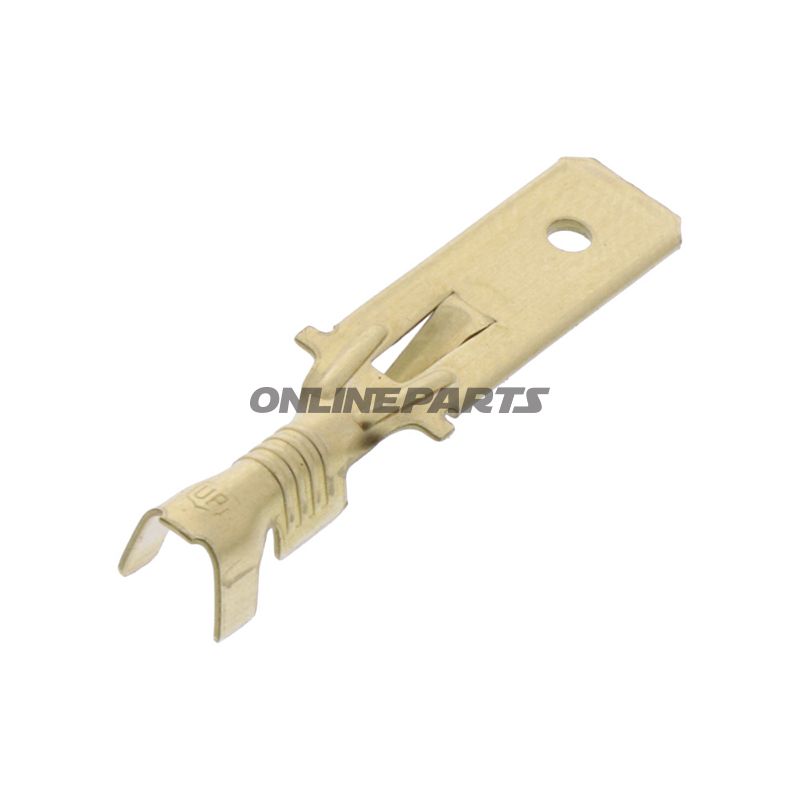

Uner isolierter Flachstecker (weiblich? Actually männlich), 6,3 x 0,8 mm – für Kabelquerschnitt 1,0–2,5 mm²

Produkt: JMP uner isolierter Flachstecker (männlich). Dieser Klicken- und Presskontaktstecker ist für elektrische Verbindungen vorgesehen, bei denen eineStandard-6,3 mm Flachstecker-Verbindung erforderlich ist, z. B. an Steckdosen, Relais oder Kabelenden in Motorradinstallationen und kleineren Schaltungen.

Funktion: Der Flachstecker fungiert als mechanische und elektrische Verbindungsleiste zwischen einem entsprechenden weiblichen Stecker- oder Kabelsatz. Die flache 6,3 mm Dimension sorgt für guten Oberflächenkontakt und geringe Übergangswiderstände bei korrekter Vercrimpung. Uner isolierte Ausführung bedeutet, dass der Kontaktbereich offenes Metall ist — geeignet dort, wo Platz- oder Temperaturbedingungen eine Isolierung unvorteilhaft machen und wo anschließend Schutzmaßnahmen (Schrumpfschläuche oder Isolierband) nach Bedarf verwendet werden können.

Material und Eigenschaften

• Ausgeführt in Metall mit guter elektrischer Leitfähigkeit (Kupferlegierung oder ähnliches plattiertes Material, das typischerweise in dieser Art von Steckern verwendet wird), um Spannungsabfall zu minimieren.
• Uner isoliertes Design: keine Kunststoff- oder Gummi-Beschichtung auf der Kontaktfläche; dies ermöglicht bessere Wärmeableitung, erfordert jedoch eine korrekte mechanische Fixierung und ggf. Nachbearbeitung zum Korrosionsschutz in exponierten Umgebungen.
• Geeignet für Kabelquerschnitte von 1,0 mm² bis 2,5 mm²; Dicke/Breite des Blattes beträgt 0,8 x 6,3 mm, entsprechend dem Standard 6,3 mm Flachstecker (oft als 6,3 mm Spade bezeichnet).
• Nicht vorgesehen für Lötverbindungen oder mit Heißschnur-Manchetten; das Produkt ist nicht isoliert und wird ohne Schrumpfschutzhülle geliefert.

Technische Details und Anwendung

• Typ: Mannlich (Spatenstecker / männlicher Abschluss) mit 1 Pol.
• Abmessung: 6,3 mm Breite x 0,8 mm Dicke.
• Kabelquerschnitt: min. 1,0 mm² – max. 2,5 mm².
• Schweißen/Löten: nicht erforderlich und nicht empfohlen als feste Vorgehensweise; die Verbindung wird hauptsächlich durch korrekt abisoliertes Kabel und Crimpwerkzeug hergestellt.
• Anzahl der Pole: 1.

Kompatibilität: Passt zu Standard 6,3 mm weiblich/Schraubklemme. Geeignet für elektrische Installationen in Motorrädern, leichten Fahrzeugen, Instrumententafeln und allgemeinen Reparaturarbeiten, bei denen unisolierte Flachstecker verwendet werden.

Montage: Verwenden Sie ein Crimpwerkzeug der richtigen Größe für elektrische Anschlüsse, um mechanische Festigkeit und geringe elektrische Widerstände zu gewährleisten. Nach dem Crimpen empfiehlt sich eine kurze Prüfung der Festigkeit und elektrischen Kontinuität. In korrosiven Atmosphären sollte die Oberfläche mit geeigneter Versiegelung geschützt oder in geschlossene Steckverbindungen montiert werden.

Identifikation: Das Produkt wird von JMP vermarktet und hat die Hersteller-Teilenummer (MPN) 158.08.76. Die GTIN der Ware ist 4043981350203, was für Lager- und Bestellkontrolle verwendet werden kann.

Anmerkungen: Die Beschreibung stammt von den technischen Spezifikationen von JMP für unisolierte Flachstecker, Typ 6,3 mm. Da das Produkt unisoliert ist, sollten Montage- und Nachbearbeitungsoptionen an die Betriebs-Situation (Vibration, Feuchtigkeit, Temperatur) angepasst werden, um eine langlebige Verbindung sicherzustellen.
