Flachstecker 1.0-2.5 2.8 Mminhalt 50 2.8X0.8 Kostal

Flachstift 2,8 x 0,8 mm für Leiter 1,0–2,5 mm² (KOSTAL SLK kompatibel)

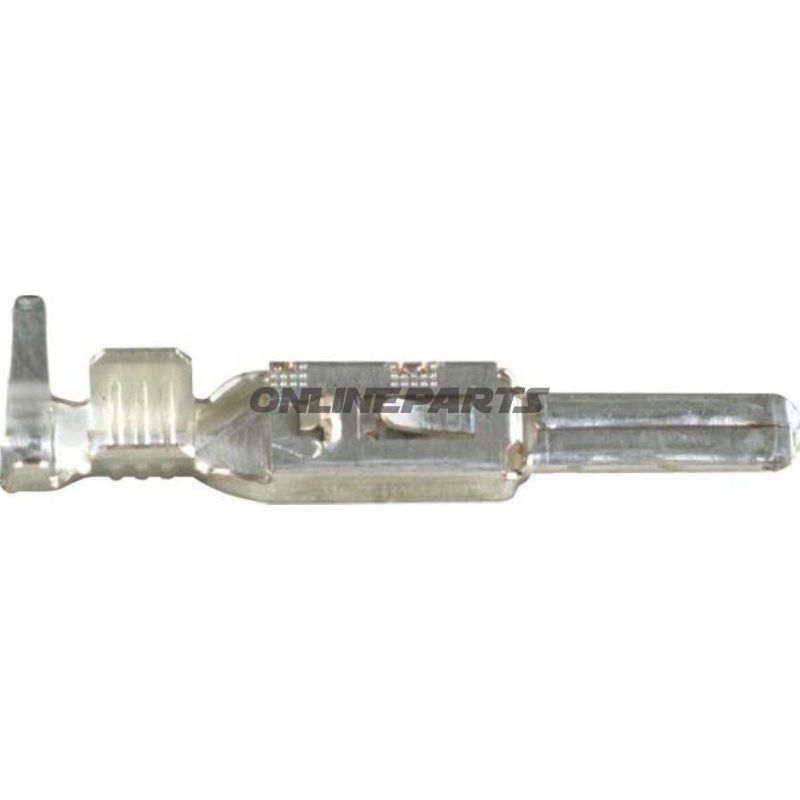

Produkt: Flachstecker / Stecker 2,8 x 0,8 mm (Klemmkontakt für Sensorblattschnittstelle). MPN: 158.51.32. GTIN: 4026736099114.

Dieser Flachstecker ist für elektrische Verbindungen konzipiert, bei denen Platzbedarf und flache Bauform wichtig sind, zum Beispiel in Steckmodulen und Sensorsammlungen, die KOSTAL SLK 2,8-Systeme verwenden. Der Stecker ist als einpoliger Stecker mit der Maße 2,8 × 0,8 mm ausgeführt und für Leiterbereiche von 1,0–2,5 mm² geeignet (empfohlene maximale Querschnittsgröße bei den angegebenen Spezifikationen 1,5 mm²).

• Funktion: Mechanisch verriegelbarer Flachsteckerkontakt für schnelle Verbindung/Ausbuchtung in kompakten Steckverbindungen, besonders für Sensorsignale, bei denen flache Lamelldkontakte Kontaktfläche schaffen.
• Kontaktmaterial und Oberfläche: Versilberte Kontaktfläche, was Leitfähigkeit und Korrosionsbeständigkeit gegenüber unbehandeltem Metall im normalen Betriebsumfeld verbessert.
• Temperaturbeständigkeit: Strapazierfähig bis maximal 170 °C (angegebene Temperatur des Bauteils während Betrieb oder Schrumpfen/Montage).
• Isolierung und Konstruktion: Nicht isoliert an sich (offener Metallflachstecker). Auslegung ohne Wärmeausdehnung und ohne Lötverbindung – vorgesehen für Schrumpfverbindung/Pressung.
• Anzahl der Pole: 1-polig.

Materialauswahl abgestimmt auf Anwendungen, bei denen zuverlässiger elektrischer Kontakt und mechanische Stabilität ohne zusätzliche Isolationskappe an der Gehäuseoberfläche erforderlich sind. Die Versilberung bietet geringe Kontaktwiderstände und erhöhte Beständigkeit gegen Oxidation im Vergleich zu unbeschichteten Kontakten. Die Schrumpfkörperbauform (HERTH+BUSS Schrumpfsteckerausführung, wie im Originaltext angegeben) ermöglicht eine feste mechanische und elektrische Verbindung bei korrekter Schrumpfung mit geeignetem Werkzeug.

Technische Schlüsseldaten (kurz):

• Steckmaß (BxH): 2,8 × 0,8 mm.
• Geeigneter Leiterbereich: 1,0–2,5 mm² (angegebene maximale Querschnitt im Text); praktische Anwendung und Tabellenangaben geben 1,5 mm² als relevanten Arbeitsbereich für die Kontaktabmessungen an.
• Temperaturbereich: bis zu 170 °C.
• Isoliert: Nein. Löten: Nein. Heat-shrink: Nein.
• Typ: Spade/Flachstecker (Stecker) für KOSTAL SLK 2,8 Systeme.

Kompatibilität: Die Formgebung entspricht Standard-KOSTAL SLK 2,8-Stecksystemen und wird typischerweise in Kabelbunden, Sensorleitungen und elektrischen Modulverbindungen verwendet, wo KOSTAL-Stecker eingesetzt werden. Beim Austausch oder der Reparatur wird empfohlen, die Steckdimmer (2,8 × 0,8 mm) und Leiterdimension zu prüfen, um eine korrekte mechanische Passung und elektrischen Kontakt sicherzustellen.

Montage und Handhabung: Der Stecker ist für Schrumpfmontage mit geeignetem Schrumpfschraubwerk für feste, elektrische Verbindungen vorgesehen. Verwenden Sie das korrekte Schrumpfprofil entsprechend dem Kabelquerschnitt, um schlechte Kontakte oder mechanische Schwachstellen zu vermeiden. Da der Stecker nicht isoliert ist, ist bei der Endinstallation eine geeignete Isolierung oder Gehäuse-/Abschnittskappe zu verwenden, falls die Umwelt dies erfordert.

Identifikation: Die Herstellerbezeichnung des Produkts bezieht sich auf die HERTH+BUSS-Ausführung und KOSTAL-Kompatibilität. GTIN 4026736099114 und MPN 158.51.32 können für eine eindeutige Identifikation beim Einkauf oder in Ersatzteillisten verwendet werden.
