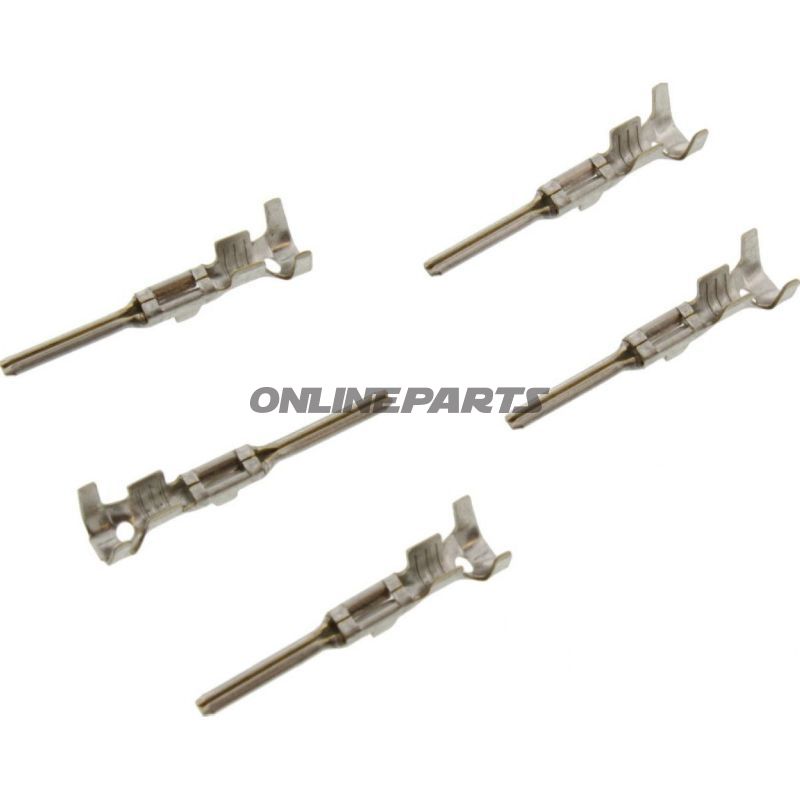

Flachstecker 1.0-1.5 Jmppackung 5 Stück

Flachstecker (männlich) für AMP Superseal – für Kabelquerschnitt 1,0–1,5 mm²

Brand: JMP • MPN: 158.06.54 • GTIN: 4043981278491

Dieses Produkt ist ein einpoliger Flachstecker (männlich) konzipiert für den Einsatz in AMP Superseal-Steckersystemen. Der Flachstecker wird dort verwendet, wo eine zuverlässige elektrische Verbindung zwischen Leitung und Steckverbinder in kompakt gehaltenen Automotive- oder Motorrad-Anwendungen erforderlich ist, insbesondere wenn der Kabelquerschnitt zwischen 1,0 und 1,5 mm² liegt.

• Funktion: Überträgt Strom durch eine mechanische Kontaktfläche im AMP Superseal-Stecker. Passt in Housing/Insert, das für männliche Kontakte im Superseal-System vorgesehen ist, und fungiert als Kontaktpunkt zwischen Kabel und Gegenstücks-Weibchenkontakt.
• Polung: 1-polig, ausgelegt für Einzelleiterverbindungen.
• Kompatibilität: Entwickelt für die AMP Superseal-Serie – verwenden Sie zusammen mit passenden Housings und Dichtungen im selben System für korrekte Abdichtung und mechanische Festlegung.

Materialien und Eigenschaften

• Der Kontakteil besteht aus einer Metalllegierung geeignet für elektrische Leitfähigkeit und mechanische Verschleissfestigkeit; Oberflächenbehandlung typischerweise zur Verbesserung der Korrosionsbeständigkeit und Kontaktwiderstand (Kontaktoberflächenaufbau hängt von den Spezifikationen des Lieferanten ab).
• Das Produkt ist nicht isoliert und wird ohne Schrumpfschlauch oder zusätzliche Isolationshüllen geliefert — planen Sie eine korrekte Isolierung in der Endmontage, falls erforderlich.
• Schweiss- oder Lötverbindung: Nicht zum Löten vorgesehen; Verbindung durch Crimpen rund um das Kabel im entsprechenden Housing/ Sleeve.

Technische Daten (zusammengefasst):

Anwendungshinweis für Mechaniker und Techniker

Beim Montieren des Flachsteckers verwenden Sie korrekt dimensionierte Housings und eine präzise Crimpzange, die für AMP-Typ-Kontakte vorgesehen ist, um eine geringe Kontaktwiderstand und mechanische Stabilität sicherzustellen. Da die Komponente nicht isoliert ist, sollten Sie nachträglich geeignete Isolierung oder die richtige Superseal-Housing-Dichtung verwenden, um Dichtigkeit zu bewahren und vor Feuchtigkeit sowie Staub in Automotive-/Motorradumgebungen zu schützen.

Identifikation: Das Produkt ist von JMP gekennzeichnet und die Herstellersersatzteilnummer 158.06.54; GTIN 4043981278491 kann für eindeutige Suche und Bestandsverwaltung verwendet werden.

Hinweis: Wird als separate Einzelkontakte geliefert, vorgesehen zum Einsetzen in AMP Superseal-Häuser; stellen Sie sicher, dass Sie die erforderlichen Housings und Dichtteile bestellen, falls ein kompletter Stecker benötigt wird.
