Flachstecker 0.5-2.5 6.3 Mm Jmppackung 5 Stück Alternative: 1580894

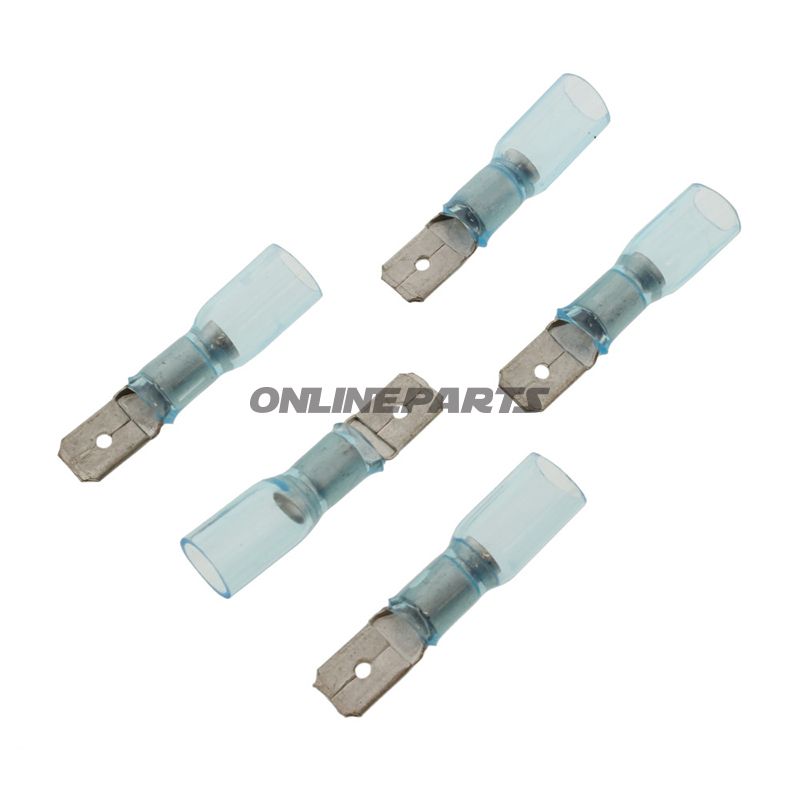

Flachstecker (männlich) 6,3 mm mit Schrumpfschlauch für 1,5–2,5 mm² Leiter

Produkt: JMP Flachstecker männlich mit Isolierung und integriertem Schrumpfschlauch. Wird für elektrische Verbindungen verwendet, bei denen eine 6,3 mm Flachsteckverbindung Standard ist, z. B. Stecker und Klemmen an Motorrädern, Zubehör oder lose Komponenten.

Identifikation: Dieses Produkt wird von JMP geliefert (MPN: 158.02.05). GTIN/Artikelnummer: 4043981274196.

• Funktion: Schafft eine zuverlässige, lösbare elektrische Verbindung, indem ein uninsulierter Leiter in die Metallklemme eingeführt wird und der Kontakt mechanisch um den Leiter herum verkrimpt wird. Der beiliegende Schrumpfschlauch dichtet und schützt die Verbindung nach dem Vercrimpen und Erwärmen vor Feuchtigkeit und Vibrationen.
• Anwendungsbereich: Geeignet für Anwendungen, bei denen der 6,3 mm Flachstecker (männlich) in die Gegenhälfte-Schiene oder -Klemme passt. Geeignet für Motorräder, kleine Kraftfahrzeuge und elektrisches Zubehör, bei dem Platz und schnelles An- bzw. Abstecken erforderlich sind.
• Leiterquerschnitt: Geeignet für Leiter von 1,5 mm² bis 2,5 mm².
• Abmessungen: Kontaktschenkel: 6,3 mm Breite × 0,8 mm Dicke.
• Isolierung und Abdichtung: Die Verbindung ist isoliert und verfügt über einen integrierten Schrumpfschlauch, der sich bei Erwärmung zusammenzieht und einen festen, mechanischen Schutz gegen Korrosion und mechanische Abnutzung bildet.

Materialauswahl und Eigenschaften

• Kontaktmaterial: Metalllegierung, ausgelegt auf guten elektrischen Kontaktdruck und geringe Übergangswiderstände (typisch bleihngeschützte Kupfer- oder ähnliche Legierung—JMPs Terminaldesign fokussiert sich auf die Kombination aus Leitfähigkeit und mechanischer Festigkeit).
• Isolierung: Kunststoff/thermoplastisches Material geeignet für elektrische Isolation. Der beiliegende Schrumpfschlauch ist ausgelegt, sich eng um Leiter und Klemme zu schmiegen nach Erwärmen und reduziert das Eindringen von Feuchtigkeit.
• Temperaturbeständigkeit: Angegebene Widerstände bei niedrigen Temperaturen (technische Daten beziehen -125 °C als Referenzwert für die niedrige Temperaturbeständigkeit des Materials); in der Praxis sollte immer die maximale Betriebstemperatur der Anwendung berücksichtigt werden.

Technische Daten (Auswahl)

• Typ: Flachstecker (männlich, Spatenstecker)
• Passend zu: 6,3 mm
• Leiterquerschnitt: 1,5–2,5 mm²
• Anzahl Pole: 1
• Verschweißt/Lodverbindungen: Nicht für Löten vorgesehen
• Isoliert: Ja
• Schrumpfschlauch: Ja

Praktische Überlegungen für Monteur

• Crimpen Sie richtig: Verwenden Sie eine geeignete Schrumpf-Pistole oder Heißluftpistole, um eine korrekte Verkleidung des Schrumpfschlauchs und eine Dichtung gegen Feuchtigkeit zu erreichen.
• Abisolierlänge und Verkrimpskraft: Sorgen Sie für eine passende Abisolierung, sodass die Drähte vollständig in den Vercrimpbereich der Klemme eingeführt werden, für eine optimale mechanische und elektrische Verbindung.
• Kompatibilität: Passt zu Standard-6,3 mm weiblichen Gegenstücken und sollte gewählt werden, wenn der Leiterquerschnitt innerhalb von 1,5–2,5 mm² liegt.
• Markierung: Die Kennzeichnung JMP, MPN 158.02.05 und GTIN 4043981274196 kann bei der Ersatzteildidentifikation und Bestellung verwendet werden.

Hinweis: Die Packung wird als normale Verkaufseinheit angegeben; technische Daten sollten immer mit dem konkreten Materialeinsatz und der Betriebstemperatur in Ihrer Anlage vor der Montage überprüft werden.
