Flachstecker 0.5-2.5 6.3 Mm Jmp Packung 25 Stück Alternative: 1580205

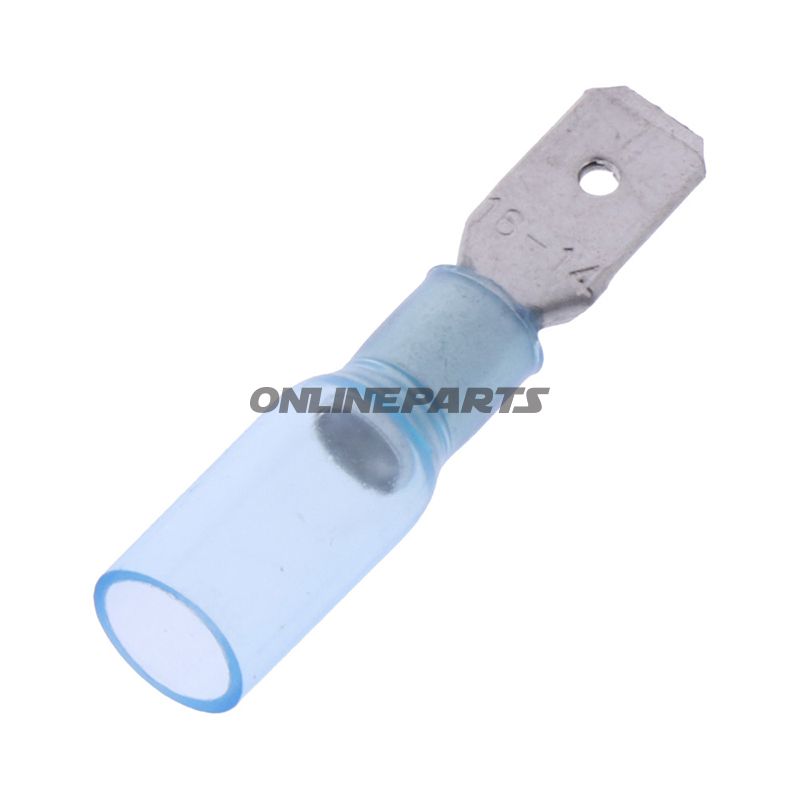

Flachstecker 6,3 mm mit Schrumpfschlauch für Leiter 1,5–2,5 mm² (JMP, MPN 158.08.94)

Produktübersicht: Dieser Flachstecker von JMP (MPN 158.08.94, GTIN 4043981350388) ist ein einpoliger Stecker für 6,3 mm Flachverbindungen und Leiterquerschnitte zwischen 1,5 und 2,5 mm². Der Stecker wird mit Isolierung und integriertem Schrumpfschlauch geliefert, der mechanischen Schutz und eine Abdichtung um den Kabelübergang nach dem Schrumpfen bietet.

Funktion und Anwendung

Der Flachstecker fungiert als standardmäßige Spade- oder Flachkontakt für schnelles Ab- und Anbauen in Sicherungskästen, Steckerplatten, Relais und herkömmliche 6,3 mm Terminalleisten an Motorradkomponenten, Elektronikteilen und Zubehör. Der integrierte Schrumpfschlauch erhöht den Umweltschutz gegen Feuchtigkeit und Vibrationen nach dem Vercrimpen, was bei exponierten Installationen an Motorrädern und Fahrzeugen relevant ist.

Material und Eigenschaften

• Konstruktion: Metallkontakt (Standard für Flachstecker) mit isolierender Ummantelung und integriertem Schrumpfschlauch. Die Metallart ist typischerweise Zinn-beschichteter Kupfer oder eine ähnliche leitende Legierung für gute elektrische Leitfähigkeit und Korrosionsschutz.
• Isolierung und Schrumpfschlauch: Kunststoff/Isoliermaterial in blauer Farbe; der Schrumpfschlauch sorgt für Abdichtung und erhöhte mechanische Stabilität nach Wärmebehandlung.
• Temperaturbeständigkeit: Angegeben mit Temperaturbeständigkeit um -125 °C (in technischen Daten angegeben), was die Fähigkeit der Materialien zu niedrigen Temperaturen anzeigt; für normalen Betrieb sollten die Maximaltemperaturen des Herstellers beachtet werden.
• Elektrische Eigenschaften: Isolierter einpoliger Kontakt mit guter Leitfähigkeit für die genannten Querschnitte. Es gibt keine Lötverbindung am Stecker selbst (nicht zum Löten vorgesehen).

Technische Details

• Typ: Spade-/Flachkontakt (männlich)
• Passt zu: 6,3 mm Terminal
• Leiterquerschnitt: 1,5–2,5 mm² (angegebene Mindestgröße 0,5 mm² und Maximale 2,5 mm² in technischen Daten; primärer Anwendungsbereich 1,5–2,5 mm²)
• Breite x Dicke: 6,3 x 0,8 mm
• Isoliert: Ja
• Schrumpfschläuche: Ja (integriert)
• Anzahl Pole: 1
• Marke/Lieferant: JMP
• MPN: 158.08.94
• GTIN: 4043981350388

Kompatibilität und Montage

Ausgelegt für standardmäßige 6,3 mm Flansch-Terminals, die an Relais, Steckern und Panel-Terminals vorhanden sind. Bei der Montage: den isolierten Leiter in den Metallmantel einsetzen und den Schrumpfschlauch korrekt erhitzen, um mechanische Festigkeit und Abdichtung zu erreichen. Sicherstellen, dass geeignetes Crimpwerkzeug verwendet wird und eine korrekte Wärmebehandlung erfolgt, um eine Überhitzung der Isolierung oder unzureichende Abdichtung zu vermeiden.

Montage- und Technikerhinweise

• Verwenden Sie den richtigen Crimptyp für isolierte Flachstecker, um mechanische Haltbarkeit zu gewährleisten.
• Überprüfen Sie, dass der Leiterquerschnitt innerhalb des empfohlenen Bereichs liegt, um Kontaktwiderstand und Erwärmung zu minimieren.
• Nach dem Schrumpfen die Schrumpfabdichtung auf Durchgängigkeit prüfen und sicherstellen, dass kein Leiter freiliegt.
• Bei exponierten Außeninstallationen ist eine geeignete Abdichtung und ggf. zusätzlicher Schutz gegen UV und Öl zu empfehlen.

Hinweis: Das Produkt wird in einigen alternativen Quellen als JMP Flachstecker mit Schrumpfschlauch (alternative Referenz 1580205) bezeichnet. Es wird als einzelisolierter Flachstecker geliefert, der für einpolige Verbindungen bestimmt ist — die Packungsstückzahl ist hier nicht spezifiziert, um Verwechslungen bei den Liefereinheiten zu vermeiden.
