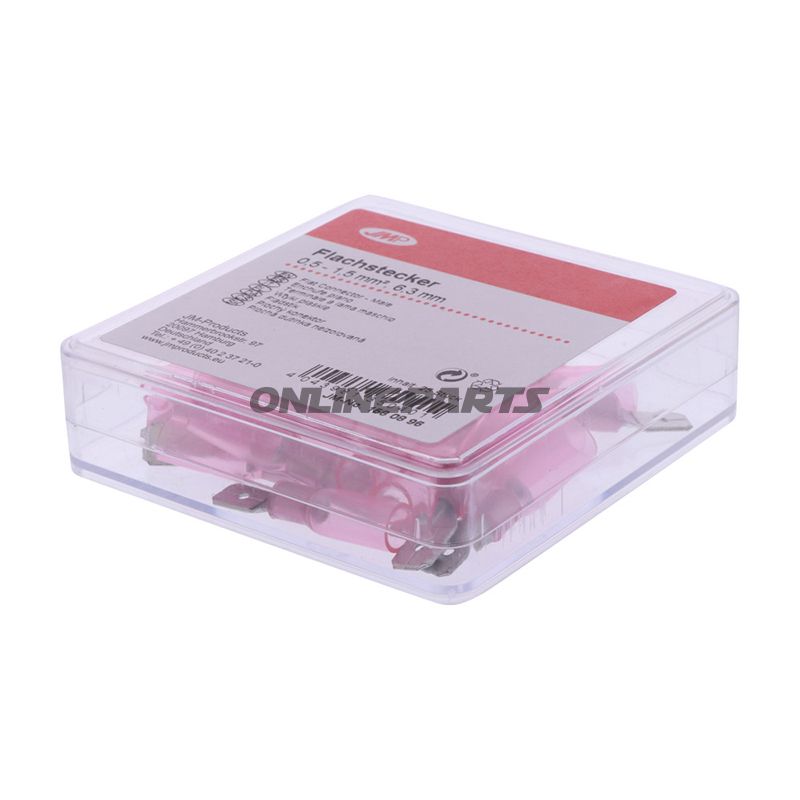

Flachstecker 0.5-1.5 6.3 Mm Jmp Packung 25 Stück Alternative: 1580207

Flachstecker (weiblich) 6,3 mm mit Schrumpfschläuchchen für 0,5–1,5 mm² Leiter

Produkt: JMP Flachstecker mit Isolierung und integriertem Schrumpfröhrchen. Diese Variante (MPN: 158.08.96, GTIN: 4043981350401) wird von JMP hergestellt und in Rot geliefert, vorgesehen für eine Einzelpol-Verbindung in 6,3 mm Stecksystemen.

Funktion

• Der Flachstecker wird für schnelle, trennbare elektrische Verbindungen zwischen Drähten und 6,3 mm Komponentensteckern oder -Klemmen verwendet.
• Das Schrumpfröhrchen um die eigentliche Verbindung des Kabels verbessert die mechanische Fixierung und bietet nach dem Erwärmen eine Dichtung gegen Feuchtigkeit und Schmutz.
• Die Isolierung minimiert das Kurzschlussrisiko bei passgenauen Verbindungen in Steuerpulten oder Kabelbäumen.

Material und Bau

• Der Kontaktteil besteht aus Metall mit guter elektrischer Leitfähigkeit und Formstabilität, um eine zuverlässige Kontaktierung zu 6,3 mm weiblichen oder männlichen Steckern zu gewährleisten.
• Die Isolationshülle besteht aus hitzebeständigem Kunststoff/Termoröhrchen-Komposit, der den Schrumpfprozess unterstützt. Das Schrumpfröhrchen ist um die Kabelzuführung integriert und schrumpft bei Erwärmung zur Dichtung und mechanischen Unterstützung.
• Die Temperaturfestigkeit ist mit -125 °C angegeben (in den technischen Daten angegeben) — diese Angabe bezieht sich in der Regel auf die geringe Temperaturtoleranz der Materialeigenschaften und sollte zusammen mit den übrigen Herstellerangaben bei der Anwendung bei extremen Temperaturen interpretiert werden.

Technische Spezifikationen

• Typ: Flachstecker (weiblich/männlich je nach Anwendung); dieser Artikel wird als Flachstecker für 6,3 mm-Systeme geliefert.
• Geeignet für: 6,3 mm breite x 0,8 mm Dicke Stifte/Stecker.
• Leiterquerschnitt: 0,5–1,5 mm².
• Isoliert: Ja. Schrumpfröhrchen: Ja.
• Lötung der Verbindung: Nein (für gepresste oder crimpte Verbindung vorgesehen).
• Anzahl der Pole: 1.

Kompatibilität und Einsatz

• Gehört zu Standard-6,3 mm Flachstecker-Weibchen/Männchen-Paaren (z. B. Stecker an Relais, Steckdosen und Anschlussblöcken, die in Motorrad- und Fahrzeuginstallationen verwendet werden).
• Geeignet für Reparaturen, Austausche und echte Kabelarbeiten, bei denen Schrumpfschutz gewünscht wird, ohne anschließende zusätzliche Schrumpffolie.
• Führen Sie korrektes Schrumpfen durch und anschließend die Schrumpfbehandlung des Röhrchens mit geeigneter Wärmequelle durch, um die erwartete Dichtung und mechanische Haltekraft zu erzielen.

Qualitätsüberlegungen

• JMP als Marke kennzeichnet eine Komponente, die für Ersatzteile- und Installationsanwendungen im Fahrzeug- und Industrieumfeld vorgesehen ist — berücksichtigen Sie mechanische Befestigung und elektrische Belastung gemäß Ihrer Anwendung.
• Da die Verbindung nicht zum Löten vorgesehen ist, müssen die richtigen Crimp-Tools verwendet werden, um eine optimale elektrische Kontaktqualität und Haltbarkeit zu erreichen.

Referenz: MPN 158.08.96, GTIN 4043981350401, Marke JMP.
