Flachstecker 0.5-1.5 2.8 Mm Jmppackung 5 Stück

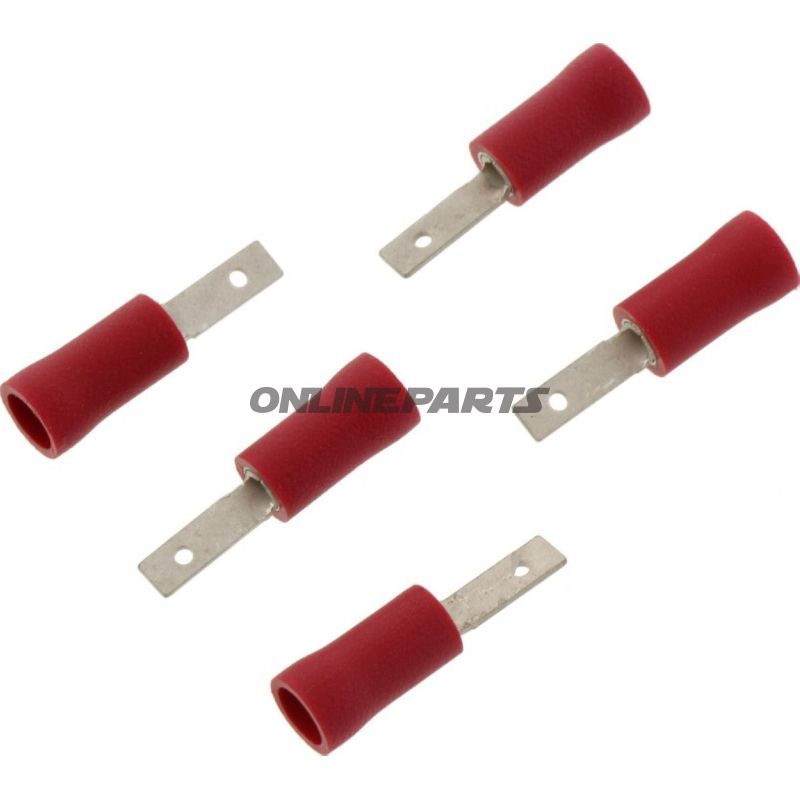

Isolierter Flachstecker (Stecker, männlich), 2,8 x 0,5 mm für Leiterquerschnitte 0,5–1,5 mm² — JMP

Produktübersicht: Dieser isolierte Flachstecker von JMP (GTIN: 4043981274851, MPN: 158.02.77) ist eine einpolige männliche Verbindung, ausgelegt für eine schnelle mechanische und elektrische Verbindung von Leitungen mit Querschnitten zwischen 0,5 und 1,5 mm². Die Metallfläche des Flachsteckers ist 2,8 mm breit und 0,5 mm dick, und der rote Isolierkragen kennzeichnet die kleinste Abmessung in der farbcodierten Kabelschuhserie.

Funktion und Anwendung:

• Der Flachstecker wird verwendet, um Ab-/Aufschaltungen in Leitungsnetzen, Relais, Steckverbindungen und elektrischen Bauteilen zu erstellen, bei denen eine 2,8 mm männliche Verbindung benötigt wird.
• Ausgelegt für eine schnelle Montage ohne Löten; das Drahtende wird bis zur passenden Abisolierung freigelegt und in die Krone des Flachsteckers eingeführt, die mit geeignetem Werkzeug (Klemmwerkzeug für isolierte Kabelschuhe) festklemmt wird.
• Die Isolierung reduziert das Risiko von Kurzschlüssen bei eng beieinander liegenden Verbindungen und bietet eine übersichtliche Farbcodierung bei Service und Fehlersuche.

Materialien und Eigenschaften:

• Der Kontaktsatz besteht aus einem leitfähigen Metall (typisch tin-plattierter Messing) für gute elektrische Kontakte und Korrosionsschutz unter normalen Betriebsbedingungen.
• Die Isolierhülse besteht aus einem roten Kunststoffmaterial, ausgewählt für elektrische Isolation und mechanischen Schutz beim Spannen. Das Material hält normalen Umgebungstemperaturen stand, wie sie in Kraftfahrzeug- und Industrieinstallationen verwendet werden.
• Das Produkt ist isoliert (kein Schrumpfschlauch) und für mechanische Crimpverbindungen vorgesehen — Löten ist weder erforderlich noch vorgeschrieben.
• Temperaturbeständigkeit angegeben mit -75°C (als untere Grenze angegeben); vorgesehen für den Einsatz in Umgebungen mit niedrigen Temperaturen. Beachten Sie die gesamten Temperaturanforderungen der Applikation bei der Wahl des Zubehörs.

Technische Details:

• Typ: Männlicher Flachstecker (Spade-Steckverbinder, männlich)
• Breite x Dicke: 2,8 x 0,5 mm
• Kabelquerschnitt: 0,5–1,5 mm²
• Polen: 1
• Isoliert: Ja
• Löten: Nicht zum Löten vorgesehen

Kompatibilität und Montage:

• Passt auf passende weibliche Flachstecker oder Klemmen, die für 2,8 mm Flachsteckkontakte ausgelegt sind. Prüfen Sie die physische Passform und die Halterung im vorhandenen Steck-/Klemmengehäuse, um lose Verbindungen bei Vibration zu vermeiden.
• Empfohlene Montage: korrekte Abisolierung des Leiters, Einsetzen in die Krone des Kontakts und Anlegen einer geeigneten Crimppresse für isolierte Anschlüsse, um eine mechanische und elektrische Verbindung sicherzustellen.
• Geeignet für Installationen an Motorrädern, kleinen Fahrzeuginstallationen und industriellen Niederspannungssystemen, bei denen Platz und schnelles Trennen relevant sind.

Verpackung und Stückzahl: Das Produkt wird als Mehrerpack angegeben; bitte bestätigen Sie die aktuelle Verpackungsgröße bei der Bestellung, da Verpackungseinheiten variieren können.

Marke und Identifikation: JMP wird als Hersteller angegeben; GTIN 4043981274851 und MPN 158.02.77 können verwendet werden, um Kompatibilität zu prüfen und Produktinformationen beim Einkauf oder Service zu verfolgen.
