Flachstecker 0.5-1.0 2.8 Mm

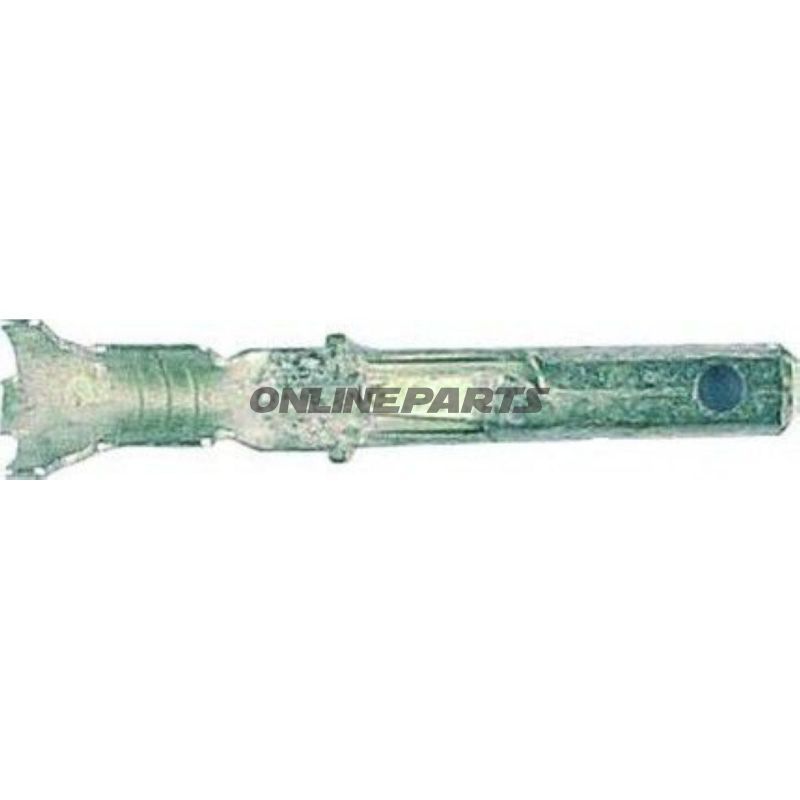

Flachstecker (unisoliert) 2,8 mm für Leiterquerschnitt 0,5–1,0 mm²

Dieser Flachstecker (auch als Spatenstecker männlich bezeichnet) ist eine unisolierte elektrische Verbindung, ausgelegt für einpolige Verbindungen mit einer Steckbreite von 2,8 mm. Das Produkt ist mit der MPN 158.91.00 und GTIN 4026736009991 gekennzeichnet, was den Vergleich technischer Spezifikationen und das korrekte Ersatzteilabgleich bei Wartung oder Reparatur erleichtert.

• Funktion: Wird für mechanische und elektrische Verbindungen in Leitungsbäumen, Sicherungsgehäusen oder einpoligen Steckverbindungen verwendet, wo ein flaches, mechanisch verriegelndes Kontaktstück ohne Isolation erforderlich ist.
• Kompatibilität: Geeignet für Leiterquerschnitte von 0,5 mm² bis 1,0 mm². Passt zu standardmäßigen Buchsen mit einer Stecköffnung von 2,8 mm.
• Abmessungen: Steckbreite 2,8 mm, Steckdicke ca. 0,8 mm, Gesamtlänge 22,5 mm.

Material und Oberflächenbehandlung

Der Flachstecker ist aus verzinntem Bronze (Zinnbronze) gefertigt, um gute elektrische Leitfähigkeit mit Korrosionsbeständigkeit zu kombinieren. Die Verzinnung reduziert das Risiko von Oxidschichten und verbessert die Zuverlässigkeit der Kontaktverbindung in Umgebungen mit normalem Betriebs‑Klima. Der Verriegelungsriegel (Rastnasen) ist aus demselben Material ausgeführt, um einen stabilen mechanischen Halt im Gegenkontakt sicherzustellen.

Technische Eigenschaften

• Typ: Spatenstecker/Flachstecker (männlich)
• Anzahl der Pole: 1
• Geeignet für: 2,8 mm Steckmaß
• Leiterquerschnitt: 0,5–1,0 mm²
• Löten/Schweißen: Nicht erforderlich oder integriert (nicht gelötet)
• Isolierung: Unisoliert—erfordert entsprechende Handhabung und ggf. nachträgliche Isolierung bei der Montage

Anwendungshinweise

• Die unisolierte Ausführung bedeutet, dass Kontaktflächen und Verriegelungsmechanismus exponiert sind; bei der Installation sollten eine korrekte mechanische Befestigung und ggf. zusätzliche Isolierung (z. B. Schrumpfschlauch oder isolierende Klemme) sichergestellt werden.
• Nicht geeignet für Anwendungen, in denen dauerhafter Schutz gegen Feuchtigkeit oder korrosive Chemikalien ohne zusätzliche Schutzmaßnahmen erforderlich ist.
• Verwenden Sie geeignetes Crimp-/Presswerkzeug oder korrekte Löttechnik zum Anschluss des Leiters, um niedrigen Übergangswiderstand und mechanische Festigkeit zu erreichen.

Praktische Hinweise

Die Produktbezeichnung MPN 158.91.00 und GTIN 4026736009991 sollten bei Bestellung oder bei der Kontrolle des Ersatzteilbestands verwendet werden, um die korrekte Komponentenübereinstimmung zu gewährleisten. Obwohl technische Dokumentation manchmal eine Verpackungseinheit angibt, sollte die gelieferte Menge stets mit dem Lieferanten bestätigt werden, um Missverständnisse über die Anzahl zu vermeiden.

Technische Tabelle (Übersicht):
