Flachstecker 0.3-0.5 Jmppackung 5 Stück

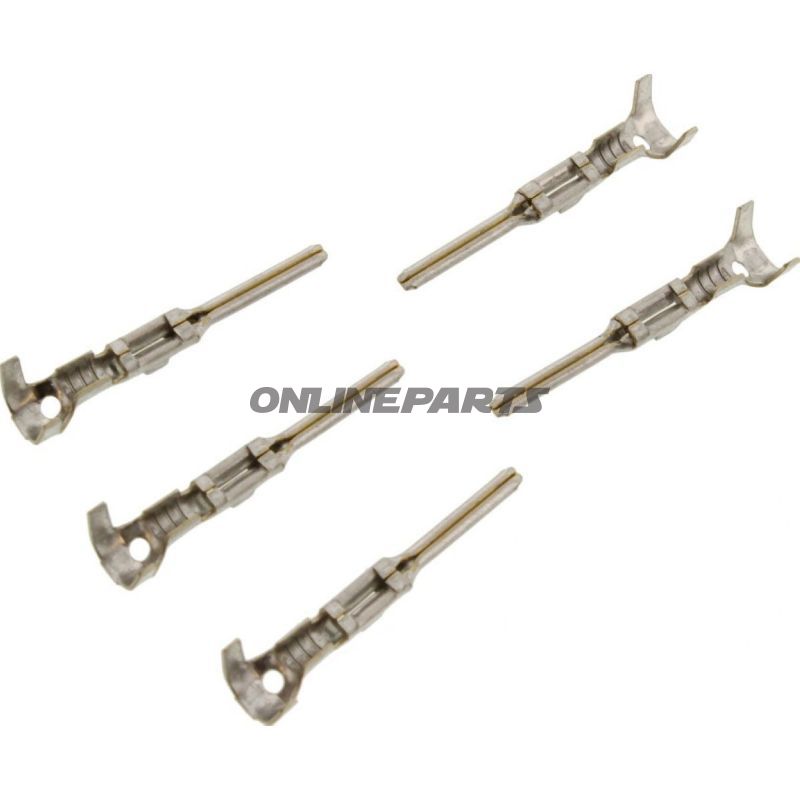

Flachstecker (männlich) für AMP Superseal – für Kabelquerschnitte 0,3–0,5 mm²

Produkt: Flachstecker 0,3–0,5 mm² von JMP (MPN: 158.06.52, GTIN: 4043981278484). Diese männlichen Flachstecker sind für den Einsatz in AMP Superseal-Konnektoren konzipiert und werden paketweise gemäß Angaben des Herstellers geliefert.

Funktion und Einsatz

• Der Flachstecker fungiert als elektrischer Kontaktstift (männlich) für AMP Superseal-Kabelkonnektoren und ist für einzelne 1-polige Verbindungen vorgesehen.
• Typische Anwendungen umfassen den Anschluss von Sensoren, Lampen, Steuergreifelementen und anderen einfachen Kabelverbindungen in Motorrad- und Fahrzeuginstallationen, in denen das AMP Superseal-System verwendet wird.
• Das Produkt ist nicht isoliert und wird nicht mit Schrumpfschlauch oder Lötverbindungen geliefert — es ist ein mechanischer Druck-/Klemmen-basiertes Flachstecker-Einsatz, der in ein entsprechendes Gehäusefach für Superseal eingesetzt wird.

Material und Eigenschaften

• Kontaktmaterial: Metalllegierung geeignet für Press- oder Crimp-Verbindungen (Herstellerangabe: männlicher Stiftkontakt in AMP-Ausführung). Die Materialwahl zielt auf gute elektrische Leitfähigkeit und ausreichende mechanische Festigkeit für die Kabeltypen ab.
• Kabeleinführung: Ausgelegt für Leiterquerschnitte von 0,3 mm² bis 0,5 mm². Das entspricht typischerweise Leitern im Bereich 22–20 AWG bei üblichen Motorrad- und Bildanwendungen.
• Temperatur- und Umweltschutz hängt vom gesamten Superseal-Gehäuse und Dichtlösung ab; der Flachstecker selbst wird ohne Isolierung oder Dichtmaterial geliefert.

Technische Hauptdaten

• Typ: Flachstecker männlich (Spade Connector Male).
• Kompatibilität: AMP Superseal-Serie (wird als Einsatz in entsprechenden Superseal-Gehäusen verwendet).
• Kabellauf: Für Leiterquerschnitte min. 0,3 mm² – max. 0,5 mm².
• Schweißen/Löten: Nicht für Lötverbindungen vorgesehen.
• Isolation: Nicht isoliert (muss zusammen mit geeignetem Gehäuse/Dichtung verwendet werden, um Schutz gegen Feuchtigkeit und Schmutz zu gewährleisten).
• Polzahl: 1-polige Ausführung.

Kompatibilität und Montagehinweise

• Entworfen, um in Standard-AMP-Superseal-Gehäusesystemen zu passen; bei der Montage ist das korrekte Crimpwerkzeug für das Metall-Einsatzstück zu verwenden, um eine zuverlässige elektrische Verbindung und mechanische Befestigung sicherzustellen.
• Da das Produkt nicht isoliert ist, ist eine korrekte Sättigung im Gehäuse und die Verwendung von Dichtmitteln notwendig, um die umweltgerechte Abdichtung zu erreichen, für die das Superseal-System bekannt ist.
• Prüfen Sie immer, ob Leiterdurchmesser und Isolationsstärke den angegebenen 0,3–0,5 mm² entsprechen, bevor Sie montieren, um schlechte Crimpverbindungen zu vermeiden.

Hersteller und Identifikation

Der Hersteller wird als JMP angegeben, und die Produkt-Teilenummer (MPN) ist 158.06.52. Die GTIN-Code 4043981278484 folgt der Handelskennzeichnung des Produkts und kann zur Überprüfung der Kompatibilität und Logistik in Systemen verwendet werden.

Kurzfazit

JMPs Flachstecker für AMP Superseal ist eine einfache 1-polige männliche Kontaktlösung für Leiter 0,3–0,5 mm². Er wird ohne Isolierung oder Schrumpfschläuche geliefert und ist für die Montage in Superseal-Gehäusen vorgesehen, wobei korrektes Crimpwerkzeug und Dichtkomponenten verwendet werden, um eine feuchtigkeitsgeschützte Verbindung zu erreichen.
