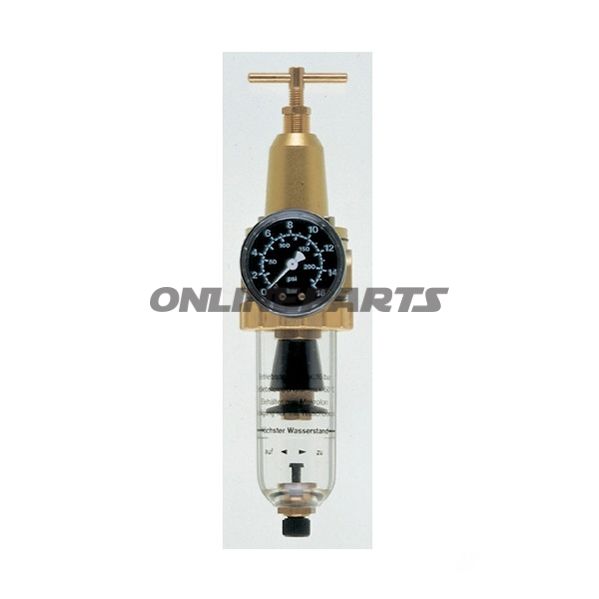

Filterdruckminderer 3/8

Druckminderer mit Filter 3/8 für Druckluftanlagen (DN6)

Produktübersicht: Dies ist ein kombiniertes Filter- und Druckregelgerät für Druckluftsysteme mit G3/8-Anschluss und Nennweite DN6. Die Einheit filtert Kondensat und reduziert den Druck auf den gewünschten Arbeitsbereich, gleichzeitig bietet sie eine manuelle Kondensatableitung.

• Marke: EWO (GTIN: 4030875000153)
• Herstellerartikelnummer (MPN): 656.73.09

Funktion: Der Filter-Druckminderer vereint zwei Funktionen in einem Gehäuse: ein Feinstfilterelement aus gesinterter Bronze, das feste Partikel zurückhält und hilft, nachgeschaltete Komponenten sauber zu halten, und einen Druckregler, der den Eingangsdruck auf einen stabilen, einstellbaren Ausgangsdruck reduziert. Kondensat wird manuell über eine handbetätigte Entleerung entfernt, wodurch das Gefäß ohne Systemunterbrechung entleert werden kann.

Materialien und Konstruktion:

• Filterelement: Gesinterte Bronze, 50 mm — beständig gegen partikulären Verschleiß und geeignet für Feinstfiltration in Pneumatikanlagen.
• Gehäuse: Druckgegossenes Zink — bietet gute mechanische Festigkeit und dimensionsstabile Eigenschaften in üblichen Industrieumgebungen.
• Behälter: Kann mit Polycarbonat (Kunststoff) oder Metall geliefert werden — Kunststoff ist transparent, was die visuelle Kontrolle des Kondensatniveaus erleichtert; die Metallausführung erhöht den Betriebstemperaturbereich und die Druckfestigkeit.
• Dichtungen und Entleerung: Wird mit Dichtung und manueller Entleerung geliefert, ausgelegt für einfache Wartung und Service.

Technische Daten und Betriebsgrenzen:

• Anschluss: G3/8 (3/8")
• Regelbereich: 0,5–10 bar (einstellbar)
• Max. Betriebsdruck (Kunststoffbehälter): 16 bar
• Max. Betriebsdruck (Metallbehälter): 25 bar
• Betriebstemperatur, Kunststoffbehälter: 0 °C bis 50 °C
• Betriebstemperatur, Metallbehälter: 0 °C bis 90 °C
• Durchfluss bei 6 bar Betriebsdruck: 55 m3/h
• Abmessung (Ø x H): 56 x 230 mm
• Nennweite: DN6
• Versorgungsdruckabhängigkeit: < 3 % (gibt die Stabilität des Reglers bei variierendem Eingangsdruck an)
• Effektives Behältervolumen: ca. 25 cm³

Kompatibilität und Anwendung: Die Einheit eignet sich für pneumatische Systeme, bei denen der Platz begrenzt ist und Feinstfiltration sowie präzise Druckreduzierung erforderlich sind. Sie passt zu Werkstattkompressoren, Automatisierungsausrüstung und Industriemaschinen mit G3/8-Anschluss und Bedarf an Regelung im angegebenen Druckbereich. Die Wahl zwischen Kunststoff- oder Metallbehälter richtet sich nach Betriebstemperatur, Umgebungseinflüssen und Anforderungen an die mechanische Belastbarkeit.

Wartung und Ersatzteile: Der Filtereinsatz aus gesinterter Bronze kann bei Bedarf gereinigt oder ausgetauscht werden. Die Lieferung umfasst Kunststoffbehälter mit Dichtung und manueller Entleerung als Ersatzteil; eine Metallbehälter-Option ist für höhere Temperatur- und Druckanforderungen verfügbar. Montieren Sie bei Bedarf Manometer vor- und nachgeschaltet, um Ein- und Ausgangsdruck überwachen zu können.

Hinweise zur Installation: In die Druckluftleitung in korrekter Flussrichtung einbauen. Stellen Sie bei der Platzierung den Zugang zur handbetätigten Entleerung sicher. Beachten Sie die maximalen Betriebstemperaturen und -drücke für den gewählten Behältertyp (Kunststoff oder Metall), um lange Lebensdauer und sicheren Betrieb zu gewährleisten.
