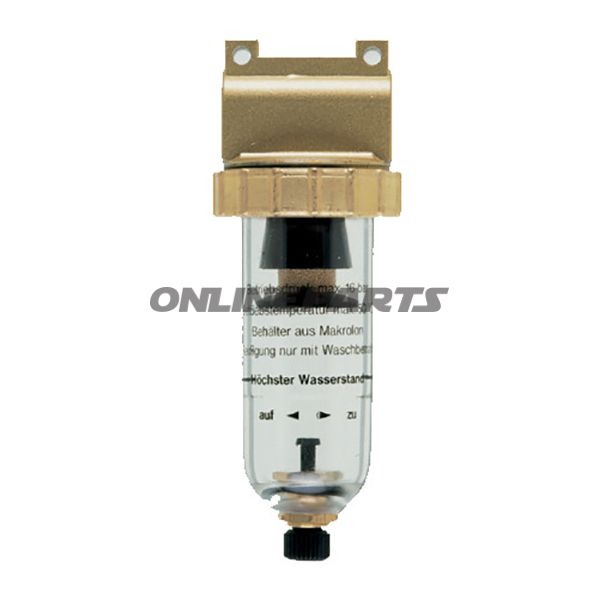

Filter R 3/8

Heizluftfilter R 3/8 (DN 6) zur Fraktionierung von Kondensat und festen Verunreinigungen

Produktübersicht: Dieses Druckluftfilter von EWO (GTIN: 4030875000016, MPN: 656.72.00) ist darauf ausgelegt, Kondenswasser, Rohrskala und Rostpartikel aus Druckluftsystemen zu entfernen. Der Filter arbeitet in zwei Stufen: zyktonische Trennung der Flüssigkeitsphase und mechanische Rückhaltung fester Partikel in einem Sintrfilter.

• Anwendung: Wird in Druckluftinstallationen montiert, insbesondere an Arbeitsplätzen und kleineren Verteilleitungen, bei denen DN 6 (Nominalweite) geeignet ist. Anschluss ist G 3/8.
• Abmessungen und Ausführung: Das Gehäuse ist zinkgossen für mechanische Stabilität; der Behälter besteht aus Polycarbonat (Kunststoff) zur visuellen Inspektion des gesammelten Kondensats. Angegebene Abmessung Ø x H: 56 x 154 mm. Nutzbare Behälterkapazität: ca. 25 cm³.
• Filtercharakteristik: Filterfeinheit ca. 50 µm, entfernt gröbere Feststoffe und trägt zum Schutz downstream-Komponenten wie Ventile und Messgeräte bei.

Betriebsparameter:

• Maximaler Betriebsdruck: 16 bar
• Betriebstemperatur: 0 °C bis 50 °C
• Durchfluss bei 6 bar: ca. 63 m³/h
• Nominaldruck (Gehäuse): PN 25

Materialwahl und Eigenschaften:

• Zinkgußgehäuse: bietet guten Korrosionsschutz und dimensionale Stabilität in normalen industriellen Umgebungen.
• Polycarbonatbehälter: transparent für leichte visuelle Kontrolle der Flüssigkeitsmenge; hält normale Handhabung aus, sollte aber vor starkem mechanischen Einwirken und aggressiven Chemikalien geschützt werden.
• Dichtungen und Handablauf: für manuelle Entleerung ausgelegt; Ersatzteile umfassen Kunststoffbehälter mit zugehöriger Dichtung und Handablauf.

Funktionsbeschreibung: Der Druckluft strömt in das Filtergehäuse ein, wo eine zyktonische Wirkung den Großteil des Kondenswassers trennt, das im Behälter aufgefangen wird. Feinere feste Partikel werden im Sintrfilter zurückgehalten. Der Handablauf ermöglicht das Entleeren des gesammelten Wassers, ohne den Filter zu demontieren. Die Kombination aus zyktonischer Trennung und mechanischer Filtration sorgt für eine verringerte Belastung der nachgeschalteten Komponenten.

Kompatibilität und Installation: Für Rohrleitungssysteme mit G 3/8-Anschluss und DN 6 nominellem Querschnitt vorgesehen. Bei der Installation ist sicherzustellen, dass Entwässerung freigelegt ist und Zugang zur visuellen Kontrolle besteht. Bei höheren Belastungen oder feineren Filtrationsanforderungen kann eine Vor- oder Nachrüstungseinheit (z. B. Feinelement oder Wasserabscheider mit automatischer Entleerung) erwogen werden, aber dieser Filter ist für normale Betriebsbedingungen wie angegeben dimensioniert.

Sicherheit und Wartung: Beachten Sie die maximalen Betriebsdruck- und Temperaturgrenzen. Prüfen Sie den Kunststoffbehälter regelmäßig auf Risse oder Verfärbungen; Behälter und Dichtung bei Zeichen von Alterung austauschen. Reinigen oder ersetzen Sie den Sintrfilter gemäß den Herstellervorgaben und je nach Bedarf abhängig von der Luftqualität.

Identifikation: Das Produkt wird von EWO vermarktet und kann anhand der GTIN 4030875000016 sowie der Herstellerartikelnummer MPN 656.72.00 identifiziert werden.

Ersatzteile: Verfügbare Ersatzteile umfassen Kunststoffbehälter mit Dichtung und Handablauf. Beim Bestellen von Ersatzteilen oder Serviceangaben empfiehlt es sich, auf GTIN und MPN zu verweisen, um die korrekte Übereinstimmung sicherzustellen.
