Filter R 1/2

Geral-Luftfilter R 1/2" (DN 15) zur Entfernung von Kondensat und festen Verunreinigungen

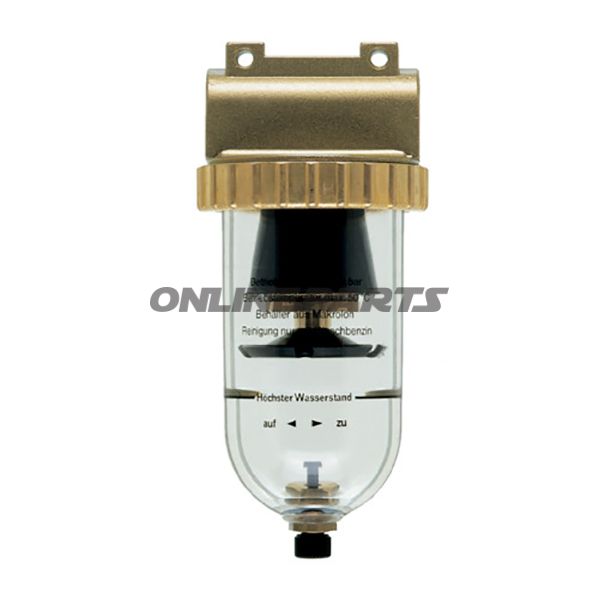

Produkt: General-Luftfilter R 1/2" (DN 15) von EWO. MPN: 656.72.18. GTIN: 4030875000023.

Dieser Druckluftfilter ist darauf ausgelegt, Kondenswasser, Skala und Rostpartikel aus der Arbeitsluft in pneumatischen Systemen zu entfernen. Die Reinigung erfolgt in zwei Stufen: Zunächst eine Zyklonabscheidung, bei der Kondenswasser kondensiert und vom Luftstrom getrennt wird, und anschließend durch ein gesintertes Filterelement, das Festpartikuläre Verunreinigungen zurückhält.

• Anwendung: Montage in Druckluftleitungen mit Anschluss G 1/2" (DN 15) zum Schutz von Werkzeugen, Ventilen und Aktoren vor Wasser und Partikeln.
• Betriebsbedingungen: Maximeller Betriebsdruck 16 bar. Empfohlener Betriebstemperaturbereich 0 °C bis 50 °C.
• Leistung: Durchfluss bei 6 bar: ca. 280 m³/h. Effektives Fassungsvermögen (nutzenbarer Behälterinhalt): 80 cm³. Filtergrad: 50 µm.
• Abmessungen: Ø x H = 87 x 196 mm. Nennweite: DN 15. Gehäuse-Nomedruck: PN 25.

Materialien und Konstruktion

Das Gehäuse besteht aus druckgegossenem Zink, was gute Dimensionstabilität und Korrosionsbeständigkeit unter normalen Betriebsbedingungen für Druckluft bietet. Die Schale besteht aus Polycarbonat (Kunststoff), um eine visuelle Inspektion von kumuliertem Kondensat und Partikeln zu ermöglichen; eine Dichtung zwischen Schale und Gehäuse ist enthalten. Das Filterelement ist aus gesintertem Material, gewählt für seine Fähigkeit, Feststoffe zurückzuhalten, ohne sich bei normalen Betriebstemperaturen zu verformen. Das Entleeren erfolgt über einen manuellen Ablass/Abfluss, der in die Schale integriert ist.

Wartung und Ersatzteile

• Regelmäßige visuelle Prüfung der Polycarbonatschale wird empfohlen, um Ansammlung von Kondensat und Partikeln zu beurteilen.
• Die Schale wird als Austauschteil zusammen mit der Dichtung und dem manuellen Ablass geliefert; diese Komponenten sollten bei Kratzern, Rissen oder beschädigten Dichtungen geprüft und ausgetauscht werden, um Leckagen oder Funktionsverlust zu vermeiden.

Technische Vorteile in der Praxis

• Zwei-Stufen-Reinigung (Zyklon + gesintertes Element) sorgt für Trennung von Flüssigkeit und Feststoffen, was Verschleiß und Fehlfunktionen in nachgeschalteten Geräten reduziert.
• Die Polycarbonat-Behälter ermöglicht eine schnelle visuelle Inspektion ohne Demontage, während das gegossene Zinkgehäuse die mechanische Robustheit erhöht.
• Kompatibel mit standardmäßigen G 1/2" Anschlüssen und gängigen pneumatischen Installationspraktiken.

Kompatibilität und Montage

Der Filter ist für die Inline-Montage in Druckluftsystemen mit Anschluss G 1/2" (DN 15) vorgesehen. Achten Sie auf die richtige Luftstromrichtung bei der Montage und berücksichtigen Sie eine Platzierung stromab von empfindlichen Komponenten wie Regulatoren und Schmiermitteln für einen effektiven Schutz.

Brandangabe: EWO liefert diesen Filter als Teil ihres Druckluft-Sortiments; die Produktbezeichnung und Identifikatoren (MPN 656.72.18, GTIN 4030875000023) können bei der Bestellung von Ersatzteilen oder in Anlagendokumentationen verwendet werden.

Kontaktieren Sie den technischen Service oder prüfen Sie die Anlagenspezifikationen bei Unsicherheit über Kompatibilität oder Anforderungen an Durchfluss und Druck in Ihrer Anwendung.
