Tryckluftfilter R 1 – Industriefilter zur Entfernung von Verunreinigungen in der Arbeitsluft

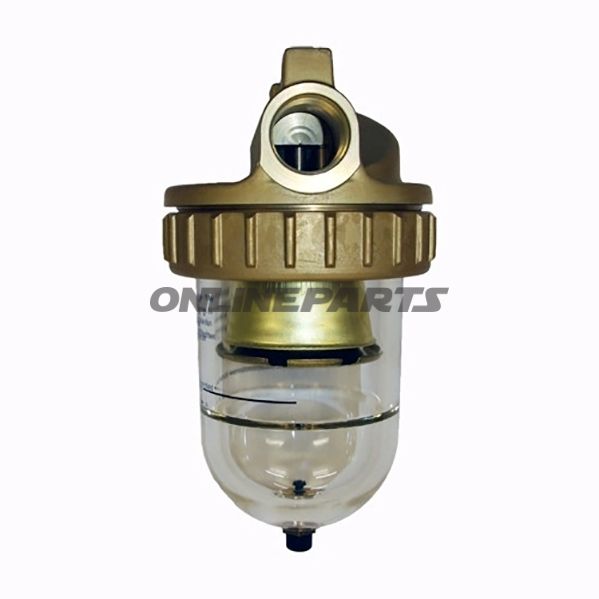

Produkt: Tryckluftfilter R 1 von EWO (MPN: 656.72.26, GTIN: 4030875005677). Dieses Filter ist entwickelt worden, Kondenswasser, Rostpartikel und weitere feste Verunreinigungen aus komprimierter Luft in industriellen und Werkstattumgebungen zu entfernen.
Funktion und Funktionsprinzip
- Die Filtration erfolgt in zwei Stufen: zuerst Zyklonabscheidung, bei der die schwereren Flüssigkeits- und Partikeldropletse durch Zentrifugalkraft getrennt werden, und anschließend durch ein syntetisches (Sinter) Filtermaterial, das feinere Partikel zurückhält.
- Ziel ist es, das Risiko von Korrosion und Verschleiß in nachfolgenden Geräten zu verringern sowie die Betriebsstabilität pneumatischer Systeme zu verbessern, indem saubere, trockene Luft bereitgestellt wird.
Technische Daten und Betrieb
- Anschluss: G 1/1 (Standardrohrgewinde für Druckluftinstallationen).
- Maximaler Betriebsdruck: 16 bar.
- Betriebstemperaturbereich: 0 °C bis 50 °C.
- Durchfluss bei 6 bar Betriebsdruck: ca. 280 m³/h.
Materialwahl und Eigenschaften
- Die Konstruktion kombiniert einen mechanischen Zyklonabseparator und ein synthetisches Filterelement. Synthetische Filter werden hergestellt, indem Metall- oder Polymerpartikel unter kontrollierten Bedingungen verschmolzen werden, wodurch eine poröse, robuste Struktur mit gleichmäßiger Filtration und guter Stoßfestigkeit entsteht.
- Materialien sind auf Langlebigkeit und Korrosionsbeständigkeit in Druckluftumgebungen ausgelegt. Die Kombination aus zyklonischer Trennung und syntetischem Medium reduziert Ablagerungen und den Wartungsbedarf im Vergleich zu ausschließlich textilen Filtern.
- Das Design ermöglicht eine effiziente Behandlung von kondensiertem Wasser und groben Partikeln vor der feineren Filtration, was die Lebensdauer des Elements erhöht.
Anwendung und Kompatibilität
- Geeignet für Werkstätten, Produktionsanlagen und andere Systeme, die gereinigte Druckluft für pneumatische Werkzeuge, Instrumente und Prozessgeräte benötigen.
- In der Druckluftleitung montieren, unter Verwendung des angegebenen G 1/1-Anschlusses. Prüfen Sie Dimensionierung und Durchflussanforderungen im Verhältnis zum gesamten Druckverlust des Systems und zum Flow-Bedarf, insbesondere bei Serienschaltung mit anderen Luftaufbereitungs-komponenten (Absperrventile, Schmier-/Trocknungseinheiten usw.).
Wartung
- Synthetische Filterelemente können eine längere Lebensdauer haben als textile Patrons, regelmäßige Inspektion wird jedoch empfohlen, um Ansammlung von Partikeln und Flüssigkeit im Separator zu vermeiden.
- Befolgen Sie die Anweisungen des Herstellers zur Reinigung oder zum Austausch des Filterelements, um eine konstante Leistung sicherzustellen und Druckverlust über dem Filter zu vermeiden.
Identifikation
- Marke: EWO – Das Produkt wird unter dieser Marke geliefert und ist im Lieferantenportfolio mit der Artikelnummer (MPN) 656.72.26 identifiziert.
- GTIN 4030875005677 kann für Bestell- und Lagerverwaltung zur eindeutigen Identifikation verwendet werden.
Hinweis: Angegebene Werte wie Durchfluss bei 6 bar und Betriebstemperatur sind typische Betriebswerte. Prüfen Sie stets die Systemintegration und eventuelle lokale Anforderungen an die Druckluftaufbereitung vor der Installation.
