Hjulkapselsatz Ø 64,8 mm mit Kronenmutter – Schmierkappe und Felgenmontage

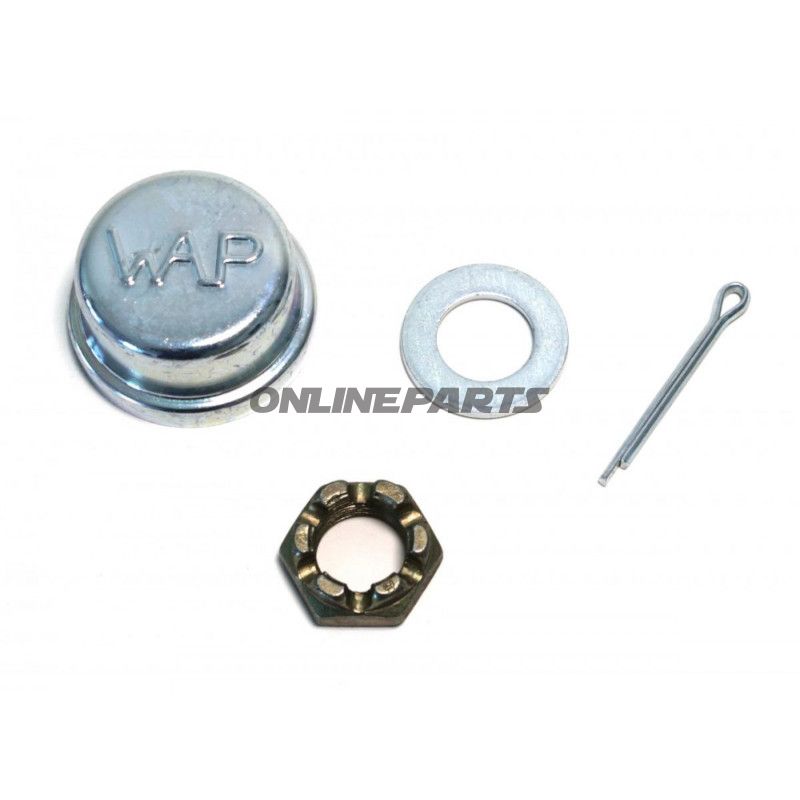

Dieser Hjulkapselsatz (GTIN: 1134501006, MPN: 338.08.77) enthält die Komponenten, die üblicherweise zur Abschlusssicherung von Achs- und Radlagerverbindungen an motorbetriebenen Fahrzeugen und Anhängern verwendet werden: Schmierkappe (grease cap), Kronenmutter (castle nut), Scheibe (washer) und Splint (split pin). Das Set ist für Anwendungen vorgesehen, bei denen ein Innendurchmesser von ca. 64,8 mm benötigt wird.
Funktion
- Die Schmierkappe schützt das Radlager vor Schmutz und Feuchtigkeit und hält das Fett am Lager fest, wodurch das Verschleißrisiko und vorzeitige Fehlfunktionen reduziert werden.
- Die Kronenmutter befestigt die Nabenwelle im richtigen Vorbelastungszustand und wird mechanisch durch den Splint durch die Nut der Kronenmutter gesichert, um ein Lösen durch Vibrationen zu verhindern.
- Die Scheibe verteilt den Druck der Mutter gleichmäßig auf die Kontaktfläche der Welle und dient als Stütze für die korrekte Positionierung der Kronenmutter.
Materialien und Eigenschaften
- Schmierkappe: Hergestellt aus Metall (typisch Stahl) mit korrosionsbeständiger Oberflächenbeschichtung, um Witterung und Straßenverhältnissen zu widerstehen; ausgelegt, um vor Eindringen von Verunreinigungen abzudichten und Schmierfett beim Service aufzunehmen.
- Kronenmutter: Maschinenbearbeitete Mutter, normalerweise aus gehärtetem Stahl, um eine korrekte Spannung und Haltbarkeit bei wiederholtem Ab- und Anbau zu gewährleisten; Spalte für die Verriegelung mit Splint sind präzisionsgestanzt.
- Scheibe: Flache Metallscheibe für gleichmäßige Belastungsverteilung; dimensioniert, um zur Variante MPN 338.08.77-passt und den angegebenen Kappendurchmesser.
- Splint: rostbeständiger Stahl-Splint zur mechanischen Sicherung der Kronenmutter, dimensioniert, um in die Bohrungen von Achse und Mutter zu passen.
Kompatibilität und Anwendung
- Set zum Achs- und Nabenmaß, bei dem der Innendurchmesser der Schmierkappe 64,8 mm beträgt. Prüfen Sie immer die Abmessungen Ihres Naben- bzw. Achsends, bevor Sie montieren.
- Geeignet für Mechaniker und erfahrene Motorrad-Befahrer, die Service an Radlagern und Achsmonterungen durchführen; kann auch bei entsprechenden leichten Anhängern oder Spezialfahrzeugen verwendet werden, bei denen dasselbe Maß und Verriegelungsprinzip erforderlich sind.
- Kein universelles Set — Kompatibilität hängt von Achs- und Nabenabmessungen sowie Gewinde/erforderlicher Muttertyp ab.
Montagehinweise
- Reinigen Sie das Lagerbereich gründlich und tragen Sie das empfohlene Schmierfett vor dem Einbau der Schmierkappe auf.
- Spannen Sie die Kronenmutter auf die angegebene Achsenvorbelastung und positionieren Sie die Scheibe korrekt vor der endgültigen Befestigung.
- Führen Sie den Splint durch das Montagemodul der Achse und biegen Sie die Beine zu einer sicheren Verriegelung. Verwenden Sie den entsprechend dimensionierten Splint gemäß den MPN-Unterlagen des Produkts.
Qualitäts- und Ersatzteile-Information
Die eindeutige Identifikation des Produkts (GTIN 1134501006, MPN 338.08.77) ermöglicht die Überprüfung der Kompatibilität mit Ersatzteillisten und technischen Zeichnungen. Wenn Sie eine Ersatzteillummer oder eine Ersatzteilliste vom Hersteller haben, kann diese MPN abgeglichen werden, um die richtige Teilenwahl sicherzustellen.
Kontaktieren Sie Ihren Lieferanten oder prüfen Sie technische Zeichnungen, um zu bestätigen, dass die Schmierkappendimension von 64,8 mm und das Gewinde/Achspassung der Kronenmutter mit den Spezifikationen Ihres Fahrzeugs übereinstimmen.
