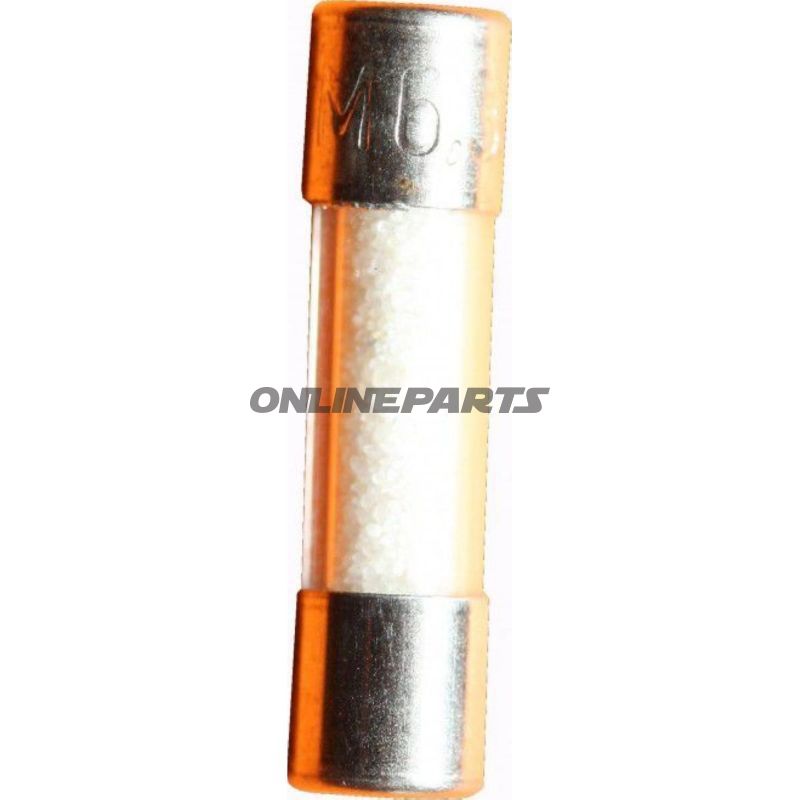

Sicherung 63 mA, Glas 5 x 20 mm mit Mittentrost - für elektronische Schaltungen
Produktübersicht: Diese Mini-Sicherung (GTIN: 551007-62, MPN: 650.27.02) ist eine glasgetragene, feintrennende Sicherung mit Nennstrom 63 mA (0,063 A) und den Abmessungen 5 x 20 mm. Sie ist mit einer zentralen Mittentrost ausgestattet, was mechanische Stabilität beim Einbau in Halterungen oder auf Leiterplattenträgern gewährleistet.
Funktion und Anwendung: Die Sicherung dient zum Schutz von Niederspannungsschaltungen, bei denen eine schnelle Unterbrechung bei Überstrom erforderlich ist, aber gleichzeitig eine gewisse Zeitverzögerung (durchschnittliche Verzögerung) nötig ist, um kurze Stromspitzen zu tolerieren. Typische Anwendungen finden sich in Elektronikkomponenten, Steuergeräten und Armaturenbrettern von Fahrrädern, Motorrädern oder anderen Fahrzeugen sowie in kleinen Netzteilen und Steuermodulen.
Materialien und Aufbau: Die Sicherung hat ein Glasgehäuse, das den Inhalt für eine visuelle Prüfung der unterbrochenen Leitung sichtbar macht. Der feintrådige Kern (Fine-Wire) ist so dimensioniert, dass eine vorhersehbare Unterbrechung bei Überschreitung des angegebenen Stroms gewährleistet ist. Die zentrale Mittentrost (Mittlerträger) reduziert mechanische Belastung der Drähte und sorgt für stabilen Kontakt im Sicherungshalter, was insbesondere bei Vibrationen oder wiederholtem Einsetzen/Austausch hilfreich ist.
- Nennstrom: 0,063 A (63 mA)
- Spannungsklasse: 250 V
- Abmessungen: 5 x 20 mm (Standard-Mini-Sicherung)
- Typ: Feintråds, Glasgehäuse mit Mittentrost
- Charakteristik: Durchschnittliche Verzögerung (akzeptiert kurze Stromspitzen)
Technische Vorteile in der Praxis: Die glasgetriebene Konstruktion ermöglicht eine schnelle visuelle Kontrolle des Sicherungszustands ohne Demontage. Die Mittentrost mindert das Risiko, dass das Sicherungsdraht durch Biegen oder Vibrationen beeinträchtigt wird, was die Betriebssicherheit in Anwendungen mit mechanischer Beanspruchung erhöht. Das Feintråds-Design bietet eine konsistente Abbruchkurve, die sich gut für empfindliche elektronische Schaltungen eignet, bei denen Überspannung schnell isoliert, aber nicht bei zufälligen kurzen Stromstößen auftreten soll.
Kompatibilität und Montage: Passt in Standard-Sicherungshalter 5 x 20 mm und Paneelmontagehalter, die für Glas-Sicherungen vorgesehen sind. Bei Montage in Leiterplattenhaltern sollte man eine korrekte Unterstützung der Mittentrost und guten elektrischen Kontakt an beiden Enden sicherstellen, um Wärmeentwicklung zu vermeiden. Nicht automatisch wieder verbindend – muss bei Trennung ausgetauscht werden.
Identifikation: Das Produkt findet sich unter MPN 650.27.02 und ist registriert mit GTIN 551007-62. Es ist kein spezifischer Fabrikmarkenname in den gelieferten Daten angegeben. Verwenden Sie MPN oder GTIN beim Einkauf oder Ersatzteilidentifikation, um eine korrekte Austauschkomponente sicherzustellen.
Sicherheit und Handhabung: Ersetzen Sie die Sicherung durch eine gleichartige Typ- und Charakteristik, um den korrekten Schutz des Stromkreises beizubehalten. Vermeiden Sie die Verwendung von Sicherungen mit höherer Nennstromstärke, da dies zu Beschädigungen von Bauteilen oder Brandgefahr führen kann. Das Glasgehäuse kann bei grober Behandlung zerschlagen werden – entsprechend vorsichtig handhaben.
Technische Daten (Zusammenfassung):
- Typ: Feintråds-Glasfahrsicherung
- Abmessungen: 20 x 5 mm
- Nennstrom: 0,063 A (63 mA)
- Spannung: 250 V
- Charakteristik: Durchschnittliche Verzögerung
- Automatisches Rücksetzen: Nein
- MPN: 650.27.02
- GTIN: 551007-62
