Feinsicherung 16A M-Tr.Mitteltraege 5X20

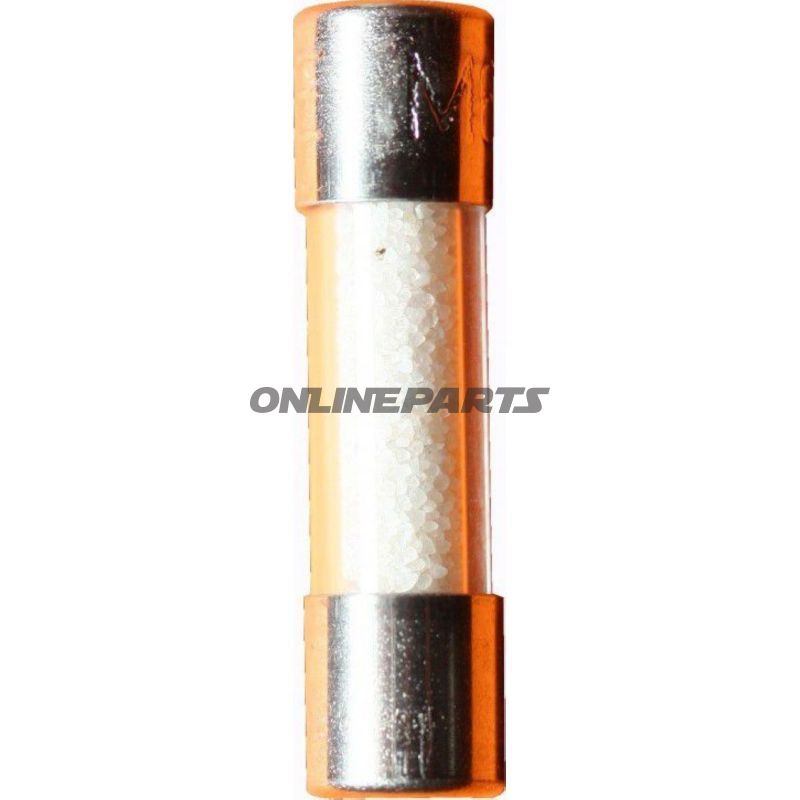

Sicherung 16 A, Glasgehäuse 5 x 20 mm mit Mittelführung

Produktübersicht: Diese Sicherung (GTIN: 3353223, MPN: 650.27.51) ist eine Miniatur-Glasgehäuse-Sicherung mit Nennkennlinie von 16 Ampere und Abmessungen von 20 x 5 mm. Sie wird mit einer zentralen Stütze/Mittelführung geliefert, wodurch sie sich für Sockel und Halterungen eignet, die für 5 x 20 mm Fein-Sicherungen vorgesehen sind.

Funktion und Anwendung:

• Die primäre Funktion der Sicherung besteht darin, elektroische Stromkreise vor Überströmen zu schützen, indem der Stromkreis unterbrochen wird, wenn der innere Feindraht bei Überlastung schmilzt.
• Typische Verwendung in elektronischen Modulen, Schalttafeln und kleineren elektrischen Installationen in Fahrzeugen und Maschinen, in denen Betriebsspannungen von 250 V verwendet werden.
• Die Mittelführung bietet stabile mechanische Unterstützung in Sockeln, reduziert Vibrationsbelastung und gewährleistet zuverlässigen Kontakt in Anwendungen mit Bewegung oder Geräuschen.

Materialien und Aufbau:

• Gehäuse: Glas. Das Glasgehäuse ermöglicht eine visuelle Inspektion des Sicherungsdrahts auf Bruch und erhöht die Widerstandsfähigkeit gegenüber Wärmeableitung im Vergleich zu einigen Kunststoffgehäusen.
• Interner Leiter: Feindraht, ausgelegt zum Schmelzen bei Überstrom. Die Beschreibung gibt eine durchschnittliche zeitverzögerte Reaktion an, was bedeutet, dass die Sicherung kurzzeitige Stromspitzen besser toleriert als sofort reagierende Sicherungen.
• Kontaktenden: Typischerweise mit Metall beschichtete Endstücke zur Montage in Standard 5 x 20 mm Sockeln. Die Mittelführung hält die Sicherung zentriert und sorgt für eine korrekte Kontaktfläche.

Technische Daten (ausgewählt):

• Typ: Feindraht-Sicherung, Glasgehäuse
• Abmessungen: 20 x 5 mm
• Nennstrom: 16 A
• Nennspannung: 250 V
• Auslösereigenschaft: Durchschnittliche Zeitverzögerung
• Automatische Wiedereinschaltung: Nein

Kompatibilität und Anwendungsparameter:

• Passt in Standard-Sicherungsinventare und -Sockel mit Mittelführung oder Centerkontakt 5 x 20 mm.
• Geeignet für Kreisläufe, bei denen eine zeitverzögerte Charakteristik erwünscht ist, um Startströme oder kurze Transienten zu tolerieren (z. B. Motorsysteme oder elektronische Versorgungen).
• Überprüfen Sie Haltbarkeit und Temperaturklassifikation in der konkreten Installationsumgebung; das Glasgehäuse toleriert in der Regel moderate Temperaturen, extreme Temperaturen und starke mechanische Belastungen sollten vermieden werden.

Handhabung und Montage:

• Bei der Montage muss die Sicherung fest im Sockel sitzen und auf der Mittelführung zentriert sein, damit der Kontakt korrekt ist.
• Verwenden Sie keine Sicherungen mit sichtbaren Rissen im Glasgehäuse; Glas ermöglicht eine visuelle Inspektion, kann jedoch bei mechanischer Beanspruchung reißen.
• Ersetzen Sie stets durch denselben Typ (Abmessung, Nennstrom und Auslösereigenschaft), um den Schutz im Stromkreis aufrechtzuerhalten.

Identifikation: Das Produkt ist unter MPN 650.27.51 und GTIN 3353223 registriert. Es wird kein Handelsmarkenname in den Produktdaten angegeben; daher sollten Installationsdokumentationen und Reserve­teilelisten auf diese Codes bei Bestellung oder Austausch Bezug nehmen.

Hinweis: Die Informationen umfassen grundlegende elektrische Kennwerte und Materialauswahl basierend auf den Daten. Für kritische oder zertifizierte Anwendungen sollten das vollständige Datenblatt des Herstellers oder eine Typgenehmigung hinsichtlich Temperaturklassifikation, genauer Zeit-Ampere-Kurve (I²t) und etwaigen Genehmigungen konsultiert werden.
