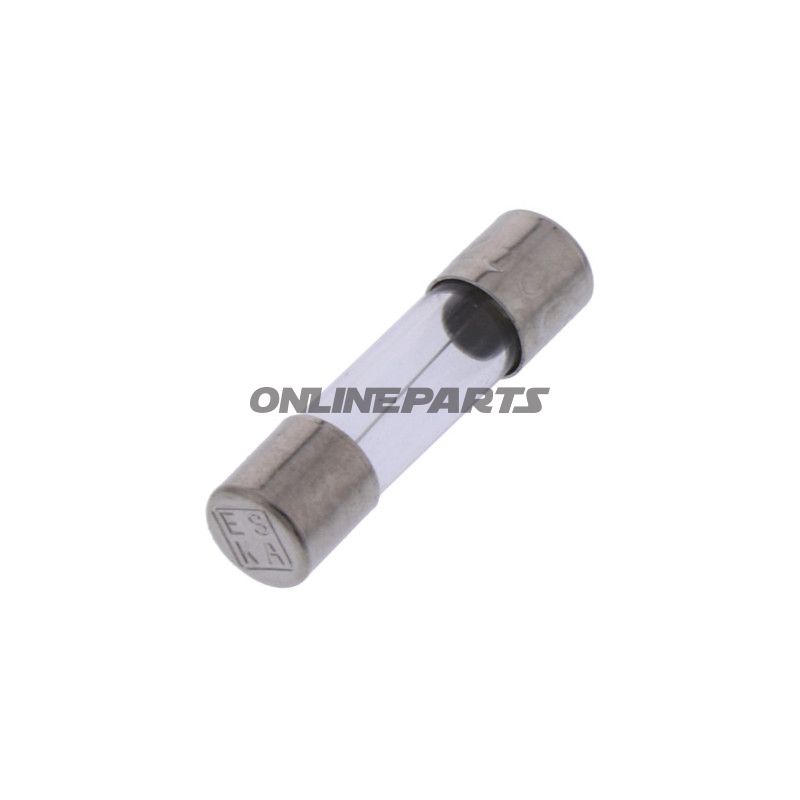

Sicherung 1,0 A (5 x 20 mm) — Feindrähtige Sicherung für elektrische Schaltungen
Produkt: Fein-Sicherung 1,0 A, M-TR Mittelträger, Glasröhre 5 × 20 mm. MPN: 650.27.00. (Es sind kein Hersteller/Marke oder GTIN in den Produktdaten angegeben.)
Diese Fein-Sicherung ist eine klassische Feindrähtige Sicherung in Glasröhre mit einer Gesamtlänge von 20 mm und einem Durchmesser von 5 mm. Sie wird zum Schutz kleiner Stromkreise in Fahrzeugen und elektrischem Equipment verwendet, wo eine genaue Überstromabsicherung in kleineren Maßstäben erforderlich ist. Die Konstruktion ermöglicht eine einfache visuelle Kontrolle des Sicherungszustands.
- Funktion: Unterbindet den Strom bei Überstrom durch einen fein abgestimmten Draht innerhalb der Glasröhre. Angegebene Nennstromstärke ist 1,0 A bei einer Nennspannung bis zu 250 V.
- Charakteristik: Mittelträger (M-TR) mit durchschnittlicher Zeitverzögerung. Sie toleriert kurzzeitige Stromspitzen, ohne sofort auszulösen, reagiert aber bei länger anhaltendem Überstrom.
- Abmessungen: 20 × 5 mm (Länge × Durchmesser), Standardgröße für viele Sicherungshalter und Panelmontagen.
Materialauswahl und Eigenschaften
- Glasröhre: Ermöglicht visuelle Inspektion des Zustands der Schnecken-/Sicherungsschnur und erleichtert die Identifikation einer durchgebrannten Sicherung, ohne sie aus dem Halter zu entfernen.
- Metalldrähsel: Standard metallisierte Endkappen für elektrischen Kontakt und mechanische Fixierung in üblichen 5×20 mm Halterungen.
- Feindraht: Dünner Draht, ausgelegt auf präzise Unterbrechung bei angegebener Stromstärke; die Charakteristik der Sicherung (durchschnittliche Zeitverzögerung) bedeutet geringere Empfindlichkeit gegenüber kurzen Einschaltströmen von Motoren oder kapazitiver Last.
Technische Daten (zusammengefasst)
- Typ: FeinDrähte-Sicherung, Glasröhre
- Abmessungen: 20 × 5 mm
- Nennstrom: 1,0 A
- Nennspannung: 250 V
- Zeitkennlinie: durchschnittliche Zeitverzögerung (average time delay)
- Automatisches Zurücksetzen: Nein (Einweg-Unterbrechung erfordert Austausch)
Anwendung und Kompatibilität
Geeignet für elektrische Schaltungen in Motorrädern, kleinen Fahrzeugen, Instrumententafeln, Prüfgeräten und Elektronik, in denen 5×20 mm Sicherungen verwendet werden. Aufgrund der mittleren Zeitverzögerung ist dieser Typ für Schaltungen geeignet, die kurze Einschaltströme erzeugen, aber eine sichere Unterbrechung bei länger anhaltender Belastung benötigen.
Hinweise zum Kauf und zur Montage
- Prüfen Sie stets, ob der Halter für 5×20 mm Glas-Sicherungen ausgelegt ist und dass die Kontaktflächen sauber sind, um eine korrekte elektrische Verbindung zu gewährleisten.
- Bei wiederholtem Austausch oder Korrosion der Endkappen sollten Halter und Kabelklemmen auf Fälschungsunterbrechungen oder Wärmeentwicklung überprüft werden.
- MPN 650.27.00 kann verwendet werden, um eine korrekte Ersatzteilabstimmung beim Einkauf oder Service sicherzustellen.
Wenn Sie Dokumentation oder detaillierte Schaltungsdiagramme in Bezug auf diesen Sicherungstyp benötigen, geben Sie bitte die Anwendung (Fahrzeugtyp/Modell oder Gerätenummer) an, damit Empfehlungen zur Sicherungsgröße und Platzierung basierend auf dem konkreten Schaltungsfall gegeben werden können.
