FEDERTOPF TIEFZIEHTEIL 30735

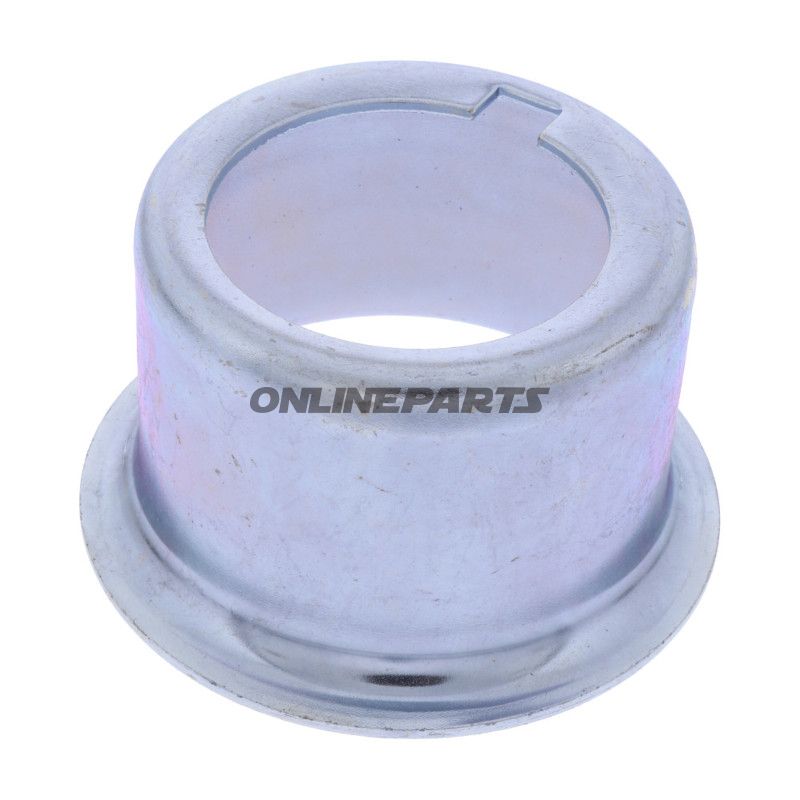

Federteller für Druckfeder – Tiefziehelement (30735)

Diese Federteller (Teilenummer 30735, MPN 677.04.92, GTIN 8054081061742) wird als tiefgezogenes Bauteil zur Montage der Druckfeder in Aufhängungs- und Spannungsbalancierungsanwendungen hergestellt. Das Produkt entspricht technisch dem Hofmann-Originalteil EAS2025D14A und richtet sich an Fachkräfte, Mechaniker und erfahrene Motorradfahrer, die sich mit Federaufhängungen und Federmuttern beschäftigen.

• Funktion: Die Tellerscheibe fungiert sowohl als Sitz- als auch Führungsfläche für die Druckfeder, sorgt für korrekte Platzierungsgeometrie und verteilt die Belastung auf die Feder sowie den Montagepunkt. Die Tiefziehkonstruktion sorgt für eine durchgehende Wandprofilierung, reduziert das Risiko von Verformungspunkten und verbessert die Seitenstabilität.
• Abmessungen: Innen Ø 70 mm, Außen Ø 91 mm, Höhe 53 mm. Diese Maße sind bei Austausch und Prüfung der Freigaben zu benachbarten Bauteilen relevant.
• Material und Eigenschaften: Tiefgezogenes Metall (typischerweise Stahlblech), was gute Formstabilität und gleichmäßige Wanddicke ohne Schweißnähte gewährleistet. Oberflächenbehandlung kann je nach Anbieter variieren, aber Standardpraxis ist Korrosionsschutz durch Zink oder Lackierung, um die Lebensdauer in feuchten Umgebungen und Straßenschlamm zu verlängern.
• Kompatibilität: Als Ersatz für Hofmann EAS2025D14A konzipiert; verwenden Sie die Abmessungen und MPN 677.04.92 als Referenz bei der Auswahl kompatibler Federpakete und Montagetools. GTIN 8054081061742 kann für die Suche in Ersatzteillisten und Lagermanagementsystemen genutzt werden.
• Anwendungsbereiche: Montagepunkt für Druckfeder in Aufhängungs- und Ausgleichssystemen, typischerweise in Werkstätten und bei Servicearbeiten an Federungskomponenten eingesetzt. Geeignet für Aufgaben, bei denen eine präzise Zentrierung und gleichmäßige Kraftverteilung erforderlich ist.

Praktische Montagehinweise

• Prüfen Sie die Abmessungen der Federteller (innerer/äußerer Durchmesser und Höhe) gegen vorhandene Bauteile vor der Montage, um Interferenzen zu vermeiden.
• Stellen Sie sicher, dass die Feder korrekt im Teller sitzt; ungleichmäßiges Sitzen kann zu ungleichmäßiger Belastung und eingeschränkter Funktion führen.
• Bei Wiederverwendung vorhandener Teile: auf Risse, Korrosion oder Verformung am Rand und Boden des Tellers prüfen.
• Verwenden Sie das passende Drehmoment und Werkzeug beim Zusammenbau, um eine Verformung der Tiefziehblechs zu vermeiden.

MPN 677.04.92 und GTIN 8054081061742 sind in dieser Beschreibung aufgenommen, um den Abgleich mit Ersatzteillisten und Lagermanagementsystemen zu erleichtern. Die Tiefziehkonstruktion und die angegebenen Abmessungen machen diesen Federteller ideal für Fachwerkstätten, in denen Präzision und Haltbarkeit zentrale Anforderungen sind.
