Innere Federkompressor zur Aufhängung — für VAG/Audi-Lenkgestänge
Gedore Automotive innere Federkompressor (MPN: 617.04.10, GTIN: 4046459181613) ist ein Spezialwerkzeug zum sicheren Entfernen und Anbringen von Aufhängungsfedern an quer- und räumlich angeordneten Lenkerachsen, speziell entwickelt für Fahrzeuge mit kleinen Durchgangslöchern im Federweg der Lenkung, wie sie häufig bei VAG/Audi-Modellen vorkommen.
Die primäre Funktion des Werkzeugs besteht darin, Federn von innen zu komprimieren, sodass die Federn direkt am Fahrzeug demontiert oder montiert werden können, ohne andere Achsbauteile lösen zu müssen. Es reduziert den Bedarf weiterer Demontage und damit verbundenen Rad- und Achsverstellungen, was Zeit in einem mechanischen Arbeitsprozess spart.
- Kompatibilität und Anwendung: Entwickelt für Federdurchmesser von ca. 80 mm (Innen) bis 130 mm (Außen) und mit einem Arbeitsweg von 100 mm. Besonders geeignet für VAG/Audi-Lenkgestänge mit kleinen Durchgangslöchern (ungefähr Ø 34 mm).
- Sicherheit und Funktion: Einzigartiger 3-Punkt-Sicherheitsverschluss sorgt für festen Halt während der Arbeit, sodass zusätzliche Sicherungen gegen Abrutschen nicht erforderlich sind. Eine speziell profilierte Welle verhindert, dass die Druckplatten relativ zueinander verdrehen.
- Praktisches Design: Extrem kompakter Spanneinheitzylinder, der durch enge Öffnungen eingeführt werden kann, wodurch direkt am Fahrzeug gearbeitet werden kann, ohne weitere Bauteile zu entfernen.
- Schutz der Federoberfläche: Rutschfeste Schutzeinsätze schützen die Oberflächenbeschichtung der Federn und verhindern, dass sich die Feder während des Komprimierens dreht.
Technische Daten (abgeleitet von Herstellerangaben):
- Federdurchmesser min. (innen): 80 mm
- Federdurchmesser max. (außen): 130 mm
- Arbeitsweg: 100 mm
- Spannweite (min.): 116 mm
- Spannweite (max.): 216 mm
- Außendurchmesser des Spanneinheitzylinders: 34 mm
- Max. Belastung: 30.000 N
- Antrieb (Sechskant): 19 mm
- Gewicht: ca. 5,7 kg
Materialien und Eigenschaften
Gedore Automotive’s KL-0033-Design verwendet Materialien und Oberflächenbehandlungen, die für häufigen Einsatz in Werkstätten angepasst sind: robuster Spanneinheitzylinder und Druckplatten, Korrosionsschutz an tragenden Bauteilen und weiche, rutschfeste Einsätze gegen Federn, um Kratzer oder Beschädigungen an der Fertigungsoberfläche zu vermeiden. Die speziell profilierte Welle und der Verriegelungsmechanismus sind so geformt, dass sie hohen Axialkräften standhalten, ohne wesentliche Verformung.

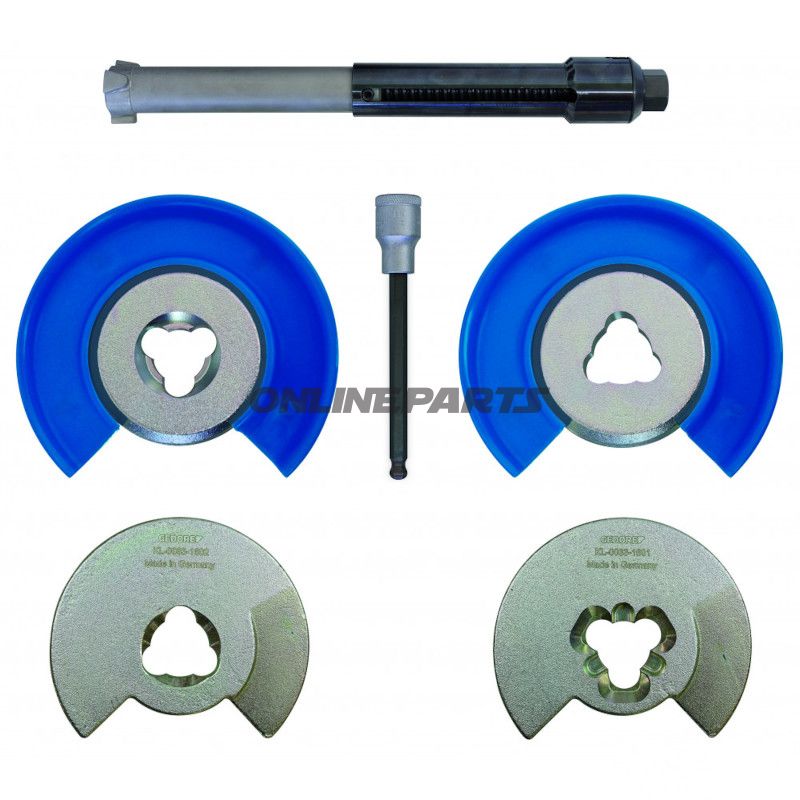

Lieferumfang
- Spanneinheitzylinder (KL-0033-100 A)
- Druckplatte mit Verriegelung (KL-0033-1101)
- Druckplatte mit Wellprofil (KL-0033-1102)
- Paar Druckplatten, Größe 0A (KL-0033-16)
- Schraubendreherbit in 1/4" Sechskant (LK 8-140)
- Schaumeinlage (KL-0033-1090-1)
Hinweise zur Anwendung
- Prüfen Sie den Arbeitsweg und den Federdurchmesser vor dem Gebrauch, um eine korrekte Passform sicherzustellen.
- Beachten Sie die Sicherheitsvorschriften der Werkstatt bei Arbeiten mit Aufhängungsfedern — auch mit der Verriegelung ist eine korrekte Positionierung und Sichtprüfung erforderlich.
- Die Produkt-MPN 617.04.10 und GTIN 4046459181613 identifizieren dieses Gedore Automotive-Werkzeug beim Einkauf und bei Ersatzteilbestellungen.
Dieses innere Federkompressor-Set richtet sich an Kfz-Mechaniker und Motorradtechnikbegeisterte/Techniker, die an VAG/Audi-Aufhängungen oder anderen Fahrzeugen mit eingeschränkten Zugangsmöglichkeiten arbeiten und eine kompakte, sichere Lösung zur Federkompression am Fahrzeug benötigen.
