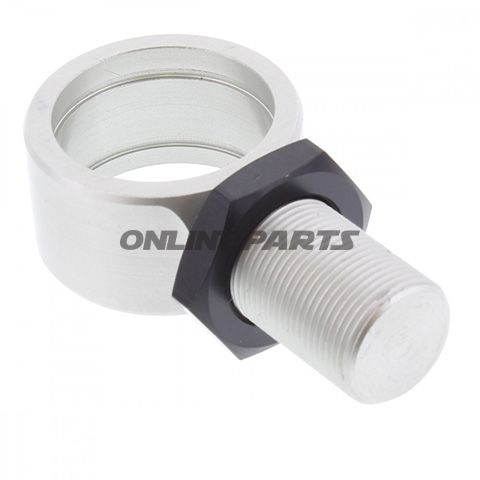

Federauge für YSS Federbein, 26×18×60 mm, M16×1
Produkt: Federauge für YSS verstellbares Federbein mit Längenverstellung. Dieses Augenstück ist spezifiziert als 26×18×60 mm mit Gewinde M16×1 und passt zu YSS-Federbeinen in Serien, bei denen der innere Durchmesser des Auges und die Gewindengröße übereinstimmen. Herstellerangabe: YSS, Artikelnummer MPN 789.12.94 und GTIN 2B91-014-94.
Funktion: Das Federauge fungiert als Befestigungspunkt oben (oder unten je nach Modell) am Federbein und übertragen die Last vom Rahmen zum Stangen-/Kolben des Federbeins. Es gewährleistet eine korrekte mechanische Verbindung und Bewegungsfreiheit am Montagepunkt, typischerweise zusammen mit einer Buchse und einer Schraube, um ein Drehgelenk zu bilden. Eine korrekte Übereinstimmung zwischen dem Durchmesser des Auges und dem Montages Bolzen ist entscheidend für Bewegung und minimales Spiel.
- Abmessungen: 26×18×60 mm (angezeigt Außen-/Sitz-/passende Maße), das innere Auge für den Bolzen wird bei kompatiblen YSS-Modellen auf 12 mm angepasst.
- Gewinde: M16×1, das zur Befestigung und Einstellung am Federbein verwendet wird, wo diese Gewinde-Größe spezifiziert ist.
- Kompatibilität: Entwickelt für YSS-Federbeine mit Längenverstellung und passenden Augeninnendurchmessern. Prüfen Sie, ob Ihre Federbeinserie (z. B. Mono YSS-Verstellmodelle) 12 mm Bolzen und M16×1 Gewinde am Montagepunkt verwendet, bevor Sie montieren.
Material und Eigenschaften: YSS verwendet typischerweise Legierungen und Wärmebehandelte Stahlkomponenten für ihre Montagebauteile, um Festigkeit und Verschleißfestigkeit bei zyklischer Belastung sicherzustellen. Das Federauge ist ausgelegt, um Schneidbelastungen und korrosive Umgebungen zu widerstehen, jedoch sollten Oberflächenbeschichtung (z. B. Lack oder Beschichtung) und konkretes Material für den jeweiligen Artikel verifiziert werden. Die mechanische Konstruktion zielt darauf ab, Passform zu bewahren und Spiel im Laufe der Zeit bei korrekter Montage und Wartung zu minimieren.
Technischer Kontext: In den technischen Daten für YSS-Mono-Federbeine werden Komponenten wie Kolbendurchmesser 45 mm, Stangendurchmesser 16 mm, Einstellungen für Druck- und Zuganschläge sowie Optionen zur Vorspannung erwähnt. Dieses Augenstück ist dafür ausgelegt, in solche Baugruppen integriert zu werden und sollte zur übrigen Mechanik (Gehäuse, Bolzen, Verriegelungen) in Abmessung und Toleranzen passen.
Montage und Prüfung: Bei der Montage ist zu prüfen, dass:
- Der innere Augenmaß passt zum Bolzen/Buchse (typischerweise 12 mm bei relevanten YSS-Modellen).
- Gewinde M16×1 intakt und frei von Beschädigungen ist.
- Alle beweglichen Teile gemäß den Herstellervorgaben geschmiert sind und das Anziehen dem für das betreffende Federbein geltenden Drehmoment entspricht.
Hinweise: Diese Beschreibung basiert auf der YSS-Kompatibilität und den Daten, die mit dem Artikel verbunden sind. GTIN 2B91-014-94 und MPN 789.12.94 sind integriert, um bei Teile-Suche und Ersatzteilidentifikation zu helfen. Falls Unsicherheit bezüglich der Passform besteht, vergleichen Sie die Maße direkt mit dem vorhandenen Federbein oder wenden Sie sich mit Rahmen- und Modellinformationen an den technischen Support.
