Hinterdämpfer / Federbein für die Harley-Davidson XL-Serie (einstellbare Vorspannung)
Beschreibung und Funktion

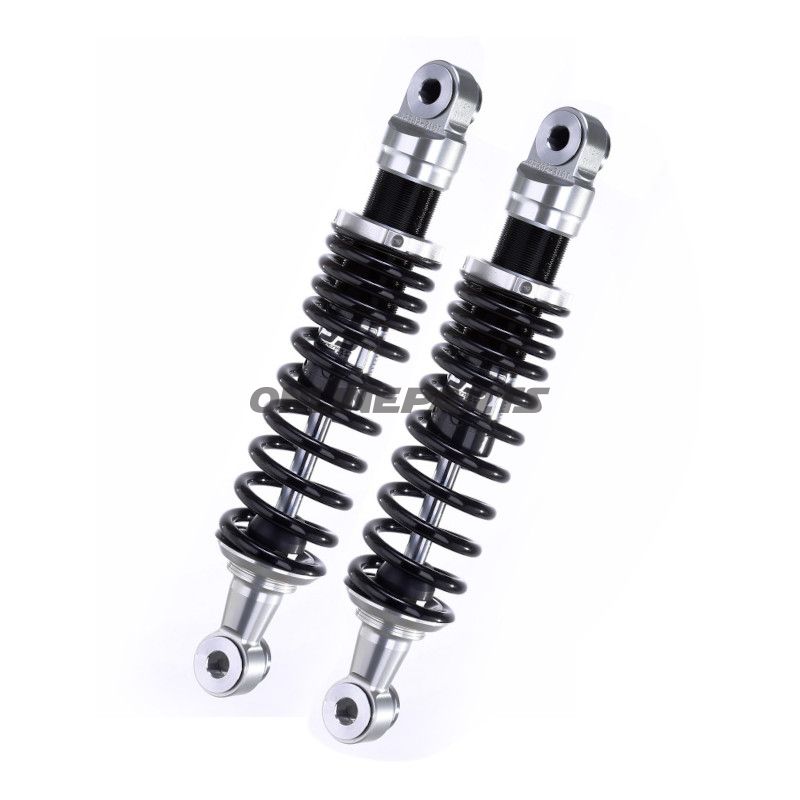

Dieses Federbein von YSS (GTIN 8858803404462, MPN 789.53.95) ist ein gasgefülltes Dämpferelement mit integrierter Schraubeneinstellung der Feder-Vorspannung (kontinuierliche Vorspannung). Es wird als Hinterdämpfer an der Augen-zu-Augen-Befestigung des Rahmens (oben und unten mit 12,7 mm Innenaugenbuchse) montiert und hat eine Gesamtlänge von 310 mm. Die Hauptfunktion des Dämpfers besteht darin, die Bewegung des Rades zu kontrollieren, Unebenheiten zu absorbieren und eine korrekte Federkompression bei unterschiedlichen Lasten und Fahrbedingungen zu gewährleisten.
Materialien und Konstruktion
Der Körper ist aus gefrästem Aluminium gefertigt, was eine präzise Oberflächenbearbeitung und gute Korrosionsbeständigkeit bietet, ohne die Festigkeitseigenschaften zu übertreiben. Im Inneren arbeitet ein 30 mm Kolben mit einer 12 mm Kolbenstange in einem Gasdämpferdesign. Das Federungssystem ist schwarz (Federlänge 180 mm, Durchmesser 46 mm) mit einer angegebenen Federsteifigkeit im Bereich von 20–30 (angegebene Federhärte). Es gibt kein separates Dämpferreservoir. Die Einstellung der Vorspannung wird mit einer Innensechskantschraube gesichert, und das mitgelieferte Einstellwerkzeug macht die Montage- und Einstellarbeiten effizienter.
Technische Hauptdaten
- Typ: Gasdämpfer
- Länge: 310 mm
- Oben/unten Montage: Auge (Innenauge 12,7 mm)
- Kolbendurchmesser: 30 mm
- Stangendurchmesser: 12 mm
- Vorspannung: Kontinuierlich (einstellbar), gesichert mit Innensechskantschraube
- Feder: Schwarz, 180 mm Länge, 46 mm Durchmesser, Federhärte 20–30
- Reservoir: Keines
- Hersteller: YSS
Typ des Motorrads und Nutzungsmuster
Die aufgeführten kompatiblen Modelle stammen aus der Harley-Davidson XL-Familie (883/1200/1200C) aus den frühen 1990er Jahren bis 2010, was das Fahrzeug als klassische Cruiser/Straßenmodelle mit angetriebenem V-Twin-Moment und Gewicht im Chassis identifiziert. Bei dieser Art von Motorrädern ist die Rolle des Hinterdämpfers besonders wichtig für die vertikale Stabilität, den Komfort beim Stadtfahren und die Kontrolle bei leichtem Touring mit zwei Personen oder Gepäck.
Kompatibilitätszusammenfassung
Passt unter anderem zu Harley-Davidson XL-Serie (883/1200/1200C) Modellen ca. 1992–2010. GTIN 8858803404462 und MPN 789.53.95 beziehen sich auf die spezifische YSS-Variante mit Augen-zu-Augen-Montage und einstellbarer Vorspannung.
Anwendung und Einstellung
Passen Sie die Feder-Vorspannung an Fahrstil und Last an: Erhöhen Sie die Vorspannung bei schwerer Last oder Beifahrerbetrieb, um ein Durchschlagen zu vermeiden, und reduzieren Sie sie bei Solo-Fahrten für mehr Komfort. Überprüfen Sie nach der Montage, dass die Augenbuchsen und Schrauben korrekt angezogen sind und dass die Innensechskantschraube gesichert ist, um unbeabsichtigte Änderungen während der Vibration zu verhindern.
Wartung und Empfehlungen
- Überprüfen Sie regelmäßig die korrosionsfreie Oberfläche der Stange und den Dichtbereich auf Lecks oder Abnutzung. - Kontrollieren Sie die Augenbuchsen (12,7 mm) auf Spiel und Abnutzung; ersetzen Sie beschädigte Buchsen, um eine unausgeglichene Belastung zu vermeiden. - Nach längerer Lagerung oder intensiver Nutzung: Überprüfen Sie die festen Anzugswerte und ziehen Sie die Sicherungsschraube erneut an. - Da das Produkt ein Dämpferelement ist, ist normalerweise kein gleichzeitiger Austausch anderer Teile erforderlich, es sei denn, es sind visuelle Schäden oder Abnutzungen vorhanden; überprüfen Sie jedoch immer die Montagebolzen und Buchsen bei der Wartung.
Verwandte Teile, die bei Austausch überprüft werden sollten
- Augenbuchsen und Achsbolzen am oberen und unteren Ende des Dämpfers (Abnutzung kann die Funktion beeinträchtigen).
- Hinterradaufhängung und Kettenantrieb/Antriebskomponenten auf korrekte Einstellung und Freilauf.
Montage
Wird als direkter Augen-zu-Augen-Hinterdämpfer montiert. Verwenden Sie das korrekte Drehmoment bei den Achsbolzen und überprüfen Sie die freie Bewegung über den gesamten Federweg — insbesondere bei voller Vorspannung. Verwenden Sie das mitgelieferte Einstellwerkzeug für eine präzise Einstellung der Vorspannung und zur Sicherung der Innensechskantschraube.
Weitere Informationen
Das Produkt wird von YSS geliefert und ist mit MPN 789.53.95 und GTIN 8858803404462 identifiziert. Bei Fragen zur Kompatibilität oder spezifischen Montagedetails überprüfen Sie die Fahrgestellnummer und die vorhandenen Dämpfermaße, um eine korrekte Übereinstimmung sicherzustellen.
Kompatible Fahrzeuge (ausgewählte Beispiele)
- Harley-Davidson XLH 883 (1992–2003)
- Harley-Davidson XLH 1200 (1994–1995)
- Harley-Davidson XL 1200 C / Harley-Davidson XL 1200C (1996–2003)
- Harley-Davidson XL 883 C / XL 53 883 C (1998–2010)
