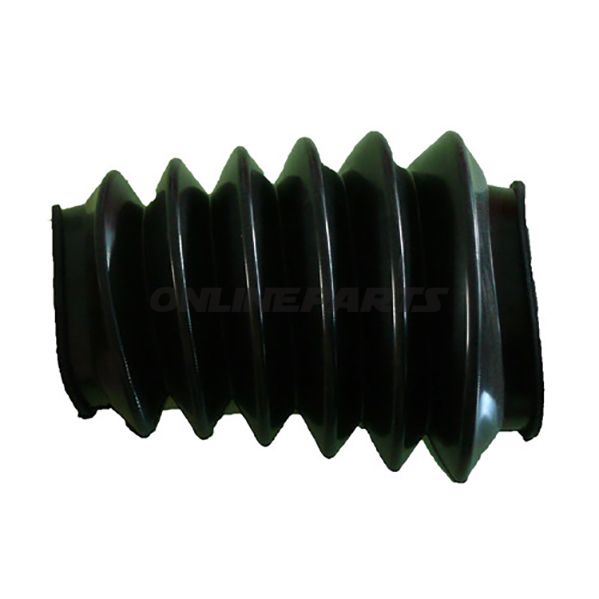

Foldschirm für Peitz-gesteuerte Einheiten, L 135 x Ø 60/75 mm
Dieser Faltschirm (Faltbalg) ist für den Einsatz an Peitz-gesteuerten Überlauf-/Bremsen-Einheiten (AEV-Baureihen 13, 20, 25 und 35) konzipiert. Er dient als flexible Abdeckung zwischen inneren beweglichen Teilen und schützt vor Schmutz, Feuchtigkeit und mechanischem Verschleiß, während er die notwendige axiale und radiale Bewegung ermöglicht, ohne das System zu bremsen.
Funktion
- Schirmt bewegliche Verbindungen in Peitz-gesteuerten Einheiten gegen Verunreinigungen und mechanische Beanspruchungen ab.
- Ermöglicht Kompression und Erweiterung synchron mit der Bewegung der Einheit, ohne Dichtheit oder Elastizität zu verlieren.
- Wirkt zur Verlängerung der Lebensdauer von Dichtungen und anderen inneren Bauteilen, indem sie das Eindringen von Staub und Feuchtigkeit verhindert.
Technische Beschreibung und Abmessungen
- Länge: 135 mm
- Vorne/Hinten innere Durchmesser: 60 mm / 75 mm (Vorder- bzw. Hinteröffnung)
- Anzahl Falten/Rillen: 6
- Passend für: Peitz-gesteuerte Einheiten, Ausführungen AEV 13, 20, 25 und 35
Werkstoffauswahl und Eigenschaften
Der Foldschirm ist aus flexiblem Elastomermaterial konstruiert, das für wiederholte Bewegungen und mechanische Beanspruchung geeignet ist. Das Material verbindet Elastizität mit Widerstand gegen mechanischen Verschleiß sowie moderater Beständigkeit gegen Öl, Schmutz und Feuchtigkeit – Eigenschaften, die für Anwendungen in Brems- und Verzögerungssystemen wichtig sind. Die Wahl des Elastomers sorgt dafür, dass sich die Falten mehrmals bewegen können, ohne Risse oder dauerhafte Verformung zu entwickeln.
Kompatibilität und Anwendung
- Entworfen für direkte Kompatibilität mit Peitz AEV-Baureihen 13, 20, 25 und 35.
- Geeignet als Ersatz für abgenutzte oder beschädigte Foldschirm-Abdeckungen in entsprechenden Konstruktionsumgebungen.
- Kann von technisch geschultem Personal mit den relevanten Werkzeugen montiert werden; folgt den üblichen Montageverfahren für Peitz-Einheiten.
Identifikation
Die Produktionsnummer (MPN) des Produkts lautet 338.13.99 und kann verwendet werden, um das passende Ersatzteil in Lager- und Bestellsystemen zu finden. Die angegebene GTIN/Artikelnummer ist O15800 und sollte in Dokumentation und Ersatzteilbestellungen zur eindeutigen Identifikation verwendet werden.
Praktische Hinweise
- Beim Montieren darauf achten, dass die Durchmesser der Verbindung und der Flansch dem inneren Maßen des Foldenschirms (60/75 mm) entsprechen, für eine korrekte Passform und Dichtung.
- Vermeiden Sie starkes Dehnen oder scharfes Falten beim Einbauen, da dies die Lebensdauer verkürzen kann.
- Bei sichtbaren Rissen, Durchbrüchen oder Elastizitätsverlust ersetzen.
MPN 338.13.99 und GTIN O15800 sind in dieser Beschreibung integriert, um Mechanikern und Lagerverantwortlichen eine eindeutige Identifikation der Bauteile bei Bestellung oder Wartungsplanung zu ermöglichen.
