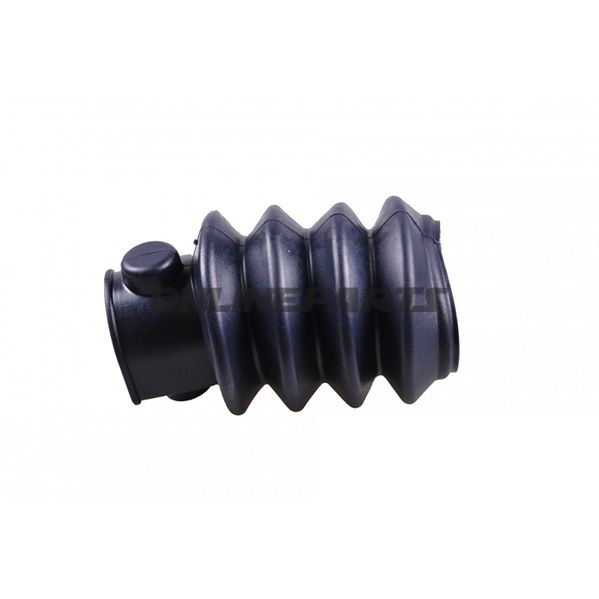

Faltenbalg Bpw/Peitz/Wapl145x45/60 Mm

Klappschirm / Gummimanchet für BPW, Peitz und WAP-Steuergeräte (L145 x Ø60/45 mm)

Dieser Klappschirm (Bellows) wurde für den Einsatz an Zug- und Steuergeräten von BPW, Peitz und WAP entwickelt, wo er als flexible Abdichtung zwischen beweglichen Teilen fungiert. Das Produkt folgt den Standardabmessungen der Hersteller und wird typischerweise an mechanisch oder hydraulisch verbundenen Zugaggregate montiert, um interne Bauteile vor Schmutz, Feuchtigkeit und mechanischer Abnutzung zu schützen.

Funktion:

• Schutzabdichtung: Verhindert das Eindringen von Staub, Sand, Wasser und Straßenstaub zu beweglichen Teilen in Zug- oder Steuersystemen.
• Bewegungsausgleich: Die Elastizität des Materials ermöglicht axiale und leichte radiale Bewegungen, ohne Dichtheit zu verlieren.
• Hält Schmiermittel an Ort und Stelle: Verringerte Gefahr des Austrocknens oder Auswashens von Dichtungen und Lagerfett bei den beweglichen Verbindungen.

Abmessungen und Kompatibilität:

• Länge: 145 mm
• Öffnungsdurchmesser vorne / hinten: 60 mm / 45 mm
• Anzahl Falten: 4
• Passt zu Zugaggregaten: ZAF 1,35-1 und ZAF 2,0-1

Werkstoffauswahl und Eigenschaften:

• Material: Gummi/Elastomer (typisch NBR oder ähnliches technisches Gummi). Die Wahl des Elastomers sorgt für notwendige Elastizität und Verschleißfestigkeit bei wiederholten Bewegungen und Witterungseinflüssen.
• Beständigkeit: Ausgelegt auf normale Öl- und Fettbeständigkeit sowie ausreichende Feuchtigkeits- und Temperaturwechselbeständigkeit unter normalen Betriebsbedingungen.
• Flexibilität: Vier Falten gewährleisten gute Bewegungsfähigkeit, ohne das Material zu überlasten.

Technische Kennwerte:

• MPN: 338.14.15 — diese Herstellerartikelnummer dient der Identifizierung der genauen Variante bei Bestellungen und beim Abgleich mit Ersatzteillisten.
• GTIN: O3.130.09.11.0 — aufgeführte GTIN/Teilenummer folgt den Produktkatalogangaben und kann für Bestandsführung und Beschaffung verwendet werden.

Montage und Wartung:

• Montage: Prüfen Sie die Abmessungen gegen vorhandene Befestigungen und die Flanschfläche des Zugaggregats vor der Montage. Reinigen Sie das Montagebauteil von scharfen Kanten, Schmutz und Rückständen alter Dichtmaterialien.
• Dichtung: Verwenden Sie geeignete Klemmen oder Halter gemäß den Anweisungen des Herstellers, um eine korrekte Befestigung ohne Verformung des Klappschirms sicherzustellen.
• Inspektion: Überprüfen Sie regelmäßig auf Risse, Härte oder Abnutzung, insbesondere bei älteren Fahrzeugen oder bei Exposition gegenüber Chemikalien.

Anwendungsbereiche:

• Ersatzteile für Anhänger und Zugsysteme mit BPW-, Peitz- oder WAP-Komponenten.
• Wartungs- und Reparaturarbeiten in Werkstätten, bei denen originale oder kompatible Klappschirme benötigt werden.

Produktdaten sind mit MPN 338.14.15 und GTIN O3.130.09.11.0 für eindeutige Identifikation in Ersatzteillisten und Beschaffungssystemen aufgeführt. Wenn Sie mit bestehenden Komponenten vergleichen möchten, verwenden Sie die Maße L145 mm und Ø60/45 mm sowie die Anzahl der Falten (4), um eine korrekte Passform sicherzustellen.
