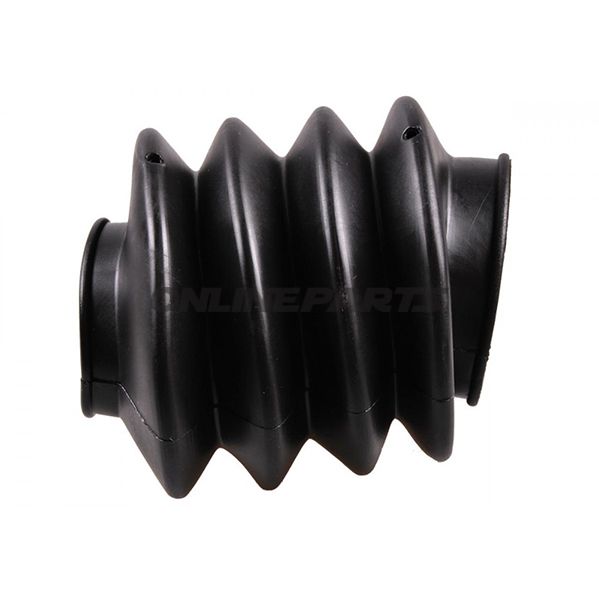

Foldschirm ( Manschette ) für BPW / Peitz / WAP, L 110 × Ø45/55 mm
Typ und Anwendung: Dieser Foldschirm, auch Manschette oder Balg genannt, ist zum Staub- und Schmutzschutz von Freigabe- und Kupplungskomponenten an Anhänger- und Aufliegvorrichtungen mit BPW-, Peitz- oder WAP‑Ausrüstung konzipiert. Er schützt bewegliche Achs- und Kupplungsteile vor dem Eindringen von Verschmutzungen, Feuchtigkeit und kleinen Partikeln und ist kompatibel mit mehreren spezifischen Achsen- und Kupplungstypen, wie unten angegeben.
Kompatibilität:
- Passt zu: ZAF 1,3-1
- Passt zu: ZAV 1,6-1 / ZAV 1,6-5
- Passt zu: ZAV 2.0-1 / ZAV 2.0-5 / ZAV 2.7-4
- Passt zu: AK 1308 / AK 2008
Maße und Geometrie:
- Gesamtlänge: 110 mm
- Innendurchmesser/offene Durchmesser: 45 mm vorne / 55 mm hinten (angegeben als Öffnung vorne/hinten)
- Anzahl Falten/Beanspruchungen: 4
Material und Eigenschaften: Der Foldschirm besteht aus flexiblem Elastomer-Material, das für wiederholte Bewegungen ausgelegt ist, ohne Dichtungs‑ oder Flexibilitätseigenschaften zu verlieren. Das Material ist beständig gegen übliche Straßenchemikalien und moderaten mechanischen Einwirkungen und toleriert die Bewegungen und Belastungen, die in Achs- und Kupplungsverbindungen auftreten. Die Vier-Falten-Konstruktion bietet eine Balance zwischen Flexibilität und mechanischer Stabilität, sodass er sich zusammenziehen und erweitern lässt, ohne frühzeitig zu verformen.
Funktionale Vorteile:
- Schützt bewegliche Verbindungen vor Schmutz, Staub und Wasser und verlängert die Lebensdauer von Lagern und Dichtungen.
- Flexible Falten ermöglichen Bewegung, ohne Anschlusspunkte zu überlasten.
- Standardmaße machen ihn kompatibel mit mehreren gängigen BPW/Peitz/WAP‑Komponenten.
Produktdaten und Identifikation: Das Produkt ist identifiziert mit der Hersteller-/Artikelnummer (MPN) 338.14.07 und registriert mit GTIN O3.130.08.02.0. Beim Vergleich von Ersatzteilenspezifikationen oder Bestellvorgängen über Ersatzteillisten sind diese Nummern hilfreich zur eindeutigen Identifikation.
Montage und Handhabung: Wird als Ersatz für verschlissene oder beschädigte Folderschirme montiert, indem eine korrekte Passform an beiden Enden (45 mm / 55 mm) sichergestellt wird. Prüfen Sie Verbindungsflächen auf scharfe Kanten, Rost oder Rückstände, die die Lebensdauer verkürzen könnten. Stellen Sie sicher, dass Klemmmittel oder Klemmen die Elastomeroverfläche bei der Montage nicht beschädigen.
Qualitäts- und Anwendungsnotiz: Die Maße beziehen sich auf den geöffneten Zustand der beiden Enden. Beachten Sie, dass Materialauswahl und Produktionstechnik zwischen Anbietern variieren können; vergleichen Sie immer MPN oder GTIN, um eine korrekte Übereinstimmung für Ihre Anwendung sicherzustellen.
