Faltenbalg Alkol125x55/67Mm

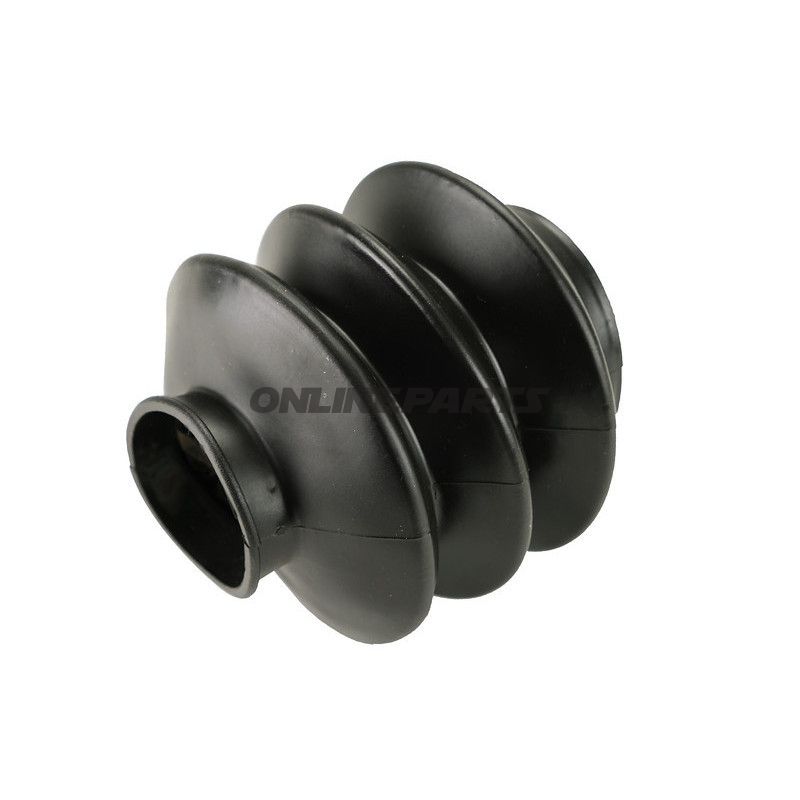

Faltenbalg für AL-KO-Auflaufbremse (L 125 × Ø 55/67 mm)

Dieses Produkt ist ein originales Faltenbalgelement von AL‑KO, das für den Einsatz an Auflauf-/Überlaufsystemen konzipiert ist. Das Produkt ist mit dem Hersteller AL‑KO, MPN 338.05.09 und GTIN 217.266.05 angegeben, was bei der eindeutigen Identifikation bei Ersatzteilbestellung und Wartung hilft.

Funktion und Anwendung

Funktion: Die Falte schützt und dichtet das bewegliche Innere der Überlauf-/Auflaufvorrichtung gegen Schmutz, Feuchtigkeit und mechanische Abnutzung ab. Gleichzeitig wird gewährleistet, dass sich bewegliche Teile innerhalb der spezifizierten Länge und Durchmesser frei bewegen können, ohne direkter Umwelteinwirkung ausgesetzt zu sein.

Anwendung: Geeignet für AL‑KO Überlaufsysteme (Auflaufbremsen) wie 2.8 VB, 351S, 351VB/VB‑2 und Profi 3500. Zwischen festen und beweglichen Teilen im Gehäusemechanismus angeordnet, um die Funktion zu erhalten und die Lebensdauer der Mechanik zu verlängern.

Materialauswahl und Eigenschaften

• Material: Elastischer Gummi/verbundener Gummimaterial (typischerweise nitril- oder EPDM-basierend), ausgewählt für Beständigkeit gegenüber Öl, Schmutz und mechanischer Bewegung. Das Material ist so gewählt, dass es die normalen Betriebsbedingungen von Auflaufbremsen-Einheiten aushält, ohne spröde zu werden oder bei wiederholten Bewegungen Risse zu bilden.
• Form und Dicke: Gefaltetes/Accordion-Design (Falten) erlaubt Kompression und Expansion innerhalb der angegebenen Gesamtlänge, ohne Dichtungsmerkmale zu verlieren.
• Chemische und thermische Beständigkeit: Ausgelegt, um normalen exponierten Flüssigkeiten und Temperaturen in Anhängern/Schauern und vergleichbaren Anwendungen zu widerstehen. Nicht ein Spezialmaterial für extreme chemische Einflüsse ohne separate Angabe.

Dimensionen und technische Daten

• Gesamtlänge (unkomprimiert): 125 mm
• Innen-/Außendurchmesser: Ø 55/67 mm (Anpassung an denselben Typ AL‑KO-Einheiten)
• Herstellerreferenz: AL‑KO, MPN 338.05.09
• GTIN: 217.266.05

Kompatibilität und Montage

Die Falte ist für AL‑KO Überlauf-Einheiten Typ 2.8 VB, 351S, 351VB/VB‑2 und Profi 3500 vorgesehen. Beim Austausch empfiehlt es sich, MPN 338.05.09 und GTIN 217.266.05 mit dem vorhandenen Bauteil abzugleichen, um die korrekte Passform sicherzustellen. Die Montage erfordert in der Regel das Entfernen der alten Faltbalggummis, das Reinigen der Befestigungspunkte und das Einsetzen des neuen Faltbalgs mit korrekter Zentrierung und Befestigung (Klemmen oder entsprechenden Befestigungselementen), damit die Dichtung erhalten bleibt.

Praktische Hinweise für den Mechaniker

• Überprüfen Sie stets auf Beschädigungen an benachbarten beweglichen Teilen, Lagern und Dichtungen beim Austausch.
• Stellen Sie sicher, dass richtige Klemmen und das korrekte Drehmoment bei der Befestigung verwendet werden, um Verschleiß oder Abrutschen zu vermeiden.
• Der Austausch der Falte kann vorbeugend bei Anzeichen von Rissen, Verhärtung oder Eindringen von Schmutz/Feuchtigkeit sinnvoll sein.

AL‑KO als Marke und die angegebene MPN (338.05.09) sowie GTIN (217.266.05) erleichtern dieses Teil der Zuordnung zu Service- und Ersatzteillisten für Werkstätten und Eigentümer, die mit Auflaufbremsen in den genannten Modellen arbeiten.
