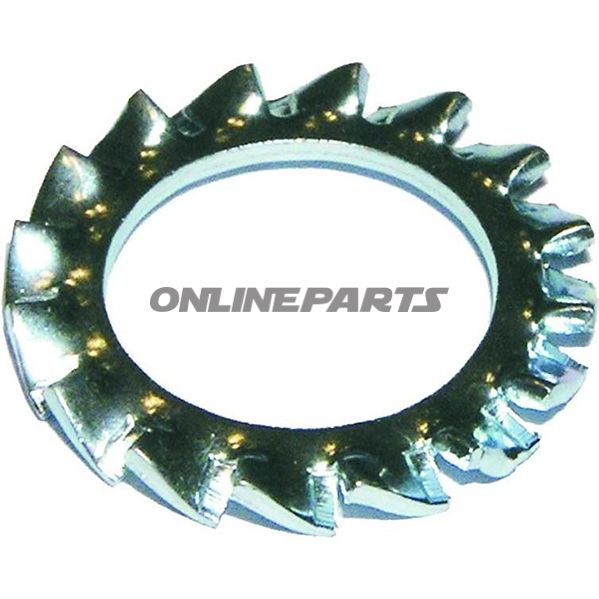

Fächerscheibe A2 6.4 6798 Packung 100 Stück

Federscheibe / Fächerscheibe aus Edelstahl, A-Form, InnenØ 6,4 mm (DIN 6798)

Diese Federscheibe (gerippte/Luftungsausführung, auch Fächerscheibe genannt) wird aus Edelstahl A2 gemäß DIN 6798 hergestellt und ist geeignet, in Schraubverbindungen eine Verriegelungswirkung und Vibrationsbeständigkeit zu bieten. Das Produkt ist mit GTIN 4026303584708 und der Herstellernummer (MPN) 736.03.99 gekennzeichnet.

Funktion und Anwendung

• Die sahnige/unverzierte Profil der Scheibe greift in den Bolzenkopf bzw. die Muttern und die Unterlage ein, um Rotationen bei Vibrationen und Belastung zu verhindern.
• Typische Anwendungen finden sich an Motorradkomponenten, Maschinenaufhängungen, Befestigungen und anderen mechanischen Verbindungen, bei denen wiederholte Vibrationen Befestigungen lösen können.
• Form A (Fächerscheibe) bietet eine Kombination aus Federcharakter und mechanischem Griff; sie verteilt gleichzeitig die Belastung über eine größere Fläche als eine normale Scheibe.

Material und Eigenschaften

• Material: Edelstahl A2 (austenitisch 1.4301/304-Klasse), bietet gute Korrosionsbeständigkeit unter normalen Außen- und Industrielagen.
• Korrosionsbeständigkeit: geeignet für Umgebungen ohne starke Exposition gegenüber Chloriden oder aggressiven Chemikalien; bei Salzwassexposition werden höhere Legierungen empfohlen (z. B. A4/316).
• Langlebigkeit: Stahl A2 behält Form und Federwirkung bei normaler Betriebstemperatur für Motorräder und gängige Werkstattanwendungen.

Abmessungen und Bauweise

• Innen Ø ( Loch): 6,4 mm — angepasst an gängige Schrauben/Bolzen mit entsprechendem Durchmesser.
• Außen Ø: 11,0 mm — sorgt für guten Kontaktfläche zum Untergrund.
• Form: A (Fächerscheibe) mit geriffelten Kanten/Rillen für mechanischen Halt.

Kompatibilität und Montage

• Geeignet für Bolzen und Schrauben mit Lochdurchmesser 6,4 mm (entspricht M6-Bolzen, je nach Toleranz). Prüfen Sie die Toleranzen des Bolzens vor der Montage, um eine korrekte Passform sicherzustellen.
• Zwischen Bolzen-/Schraubenkopf oder Muttern und Unterlage montieren. Auf glatten oder weichen Oberflächen kann es erforderlich sein, eventuelle Markierungen durch die Riffelung zu bewerten.
• Kann mit herkömmlichen Flachscheiben, Muttern oder Gewindesperren kombiniert werden, je nach Montage- und Vibrationssicherungsanforderungen.

Zuverlässigkeit und Einschränkungen

• Gibt effektive mechanische Verriegelung bei moderaten Vibrationen; bei hohen Vibrationen oder sicherheitskritischen Anwendungen sollte das gesamte Verriegelungssystem bewertet werden (z. B. Kombination aus mechanischer Verriegelung und chemischer Gewindesperre).
• Edelstahl A2 kann seine Korrosionsbeständigkeit bei starker chemischer Belastung oder bei Salzenergie verlieren. Für solche Umgebungen wird das Material A4 empfohlen.

Verpackung und Identifikation

• Wird gemäß den Angaben des Lieferanten paketweise geliefert. Beachten Sie, dass die Angabe der Mengeneinheiten im Lieferantentext die Verpackungsform beschreiben kann und nicht unbedingt einzelne Einkaufsmöglichkeiten – prüfen Sie die Verkaufsbedingungen für Stückzahlen pro Packung bei Bestellung.
• GTIN 4026303584708 und MPN 736.03.99 können bei Nachbestellung oder bei der Suche nach technischen Daten verwendet werden.

Technische Daten (Zusammenfassung)

• Typ: Geriffelte / Fächerscheibe (Form A, DIN 6798)
• InnenØ: 6,4 mm
• AußenØ: 11,0 mm
• Material: Edelstahl A2 (DIN-Beschreibung)
• MPN: 736.03.99
• GTIN: 4026303584708

Wenden Sie sich bei Bedarf an Ihren Lieferanten oder Hersteller, um Materialzertifikate, Toleranzspezifikationen oder Chargeninformationen zu erhalten, wenn Sie an kritischen Anwendungen oder Anforderungen an die Rückverfolgbarkeit arbeiten.
