EV 3 — Entlastungsventil für Druckkontakt MDR 3 (90° Kunststoff, Schnellkupplung 6 mm)

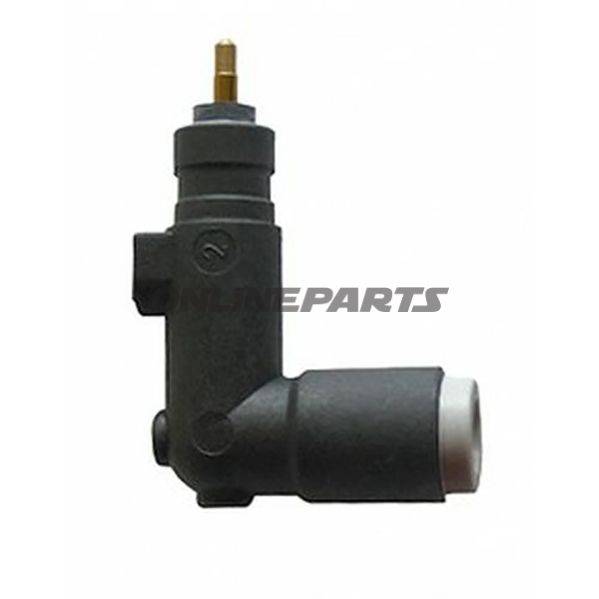

Produktübersicht: EV 3 (MPN 650.01.44) ist ein kunststoffbasiertes Entlastungsventil in 90°-Ausführung, ausgelegt für Druckkontakte des Typs MDR 3. Das Ventil verfügt über eine integrierte Schnellkupplung für eine 6 mm Entlastungsleitung und eignet sich als externe Entlastungskanal für Druckkontakte bei Kompressoren.
Funktion: Die primäre Funktion des Ventils besteht darin, Druckluft vom Druckkontakt beim Entlasten abzuleiten, damit der Kontakt ohne Restdruck im Sensorbereich seine Position wechseln kann. Die 90°-Geometrie ermöglicht platzsparende Montage in engen Installationen und reduziert die Belastung von Schlauch- und Verbindungführungen. Die Schnellkupplung sorgt für eine schnelle Verbindung und Trennung der 6 mm Kunststoff-Entlastungsleitung.
Materialien und Eigenschaften:
- Gehäuse und Anschlüsse: Kunststoffkomponenten, dimensioniert für üblichen industriellen Einsatz. Die Wahl des Kunststoffs reduziert Gewicht und Korrosionsrisiko im Vergleich zu Metall.
- Dichtungen und bewegliche Teile: Aus Materialien gefertigt, die mit kommerziellen Druckluftumgebungen kompatibel sind; sichere Dichtungen, um Tropfen und Leckagen im Betrieb zu vermeiden.
- Betriebstemperatur und Druck: Konzipiert für den Betrieb bis zu 16 bar. Verwenden Sie stets extern genehmigte Druckzuführungen/Leitungen (z. B. Festo PAN 6 x 1 mm) wie empfohlen, um Dichtungen und Kompatibilität sicherzustellen.
Kompatibilität:
- Speziell ausgelegt für Druckkontakte/Relais DR Typ MDR 3 (Druckschalter für Kompressoren).
- passt zu 6 mm Kunststoff-Entlastungsleitung über Schnellkupplung; benötigt kompatiblen 6 mm Leitung und ausreichenden Montagefreiraum für den 90°-Winkel.
Technische Hinweise und Montage-Tipps:
- Montieren Sie das Ventil so, dass die Entlastungsleitung frei ausläuft, ohne Knicke, um Rückdruck zu vermeiden und Funktionsstörungen vorzubeugen.
- Verwenden Sie ausschließlich extern spezifizierte Zufuhrkomponenten (z. B. Festo PAN 6 x 1 mm), um eine korrekte Anpassung sicherzustellen und Leckagen innerhalb der erwarteten Grenzwerte zu halten.
- Überprüfen Sie regelmäßig den Verbindungs punkt auf Verschmutzungen und Verschleiß bei wiederholtem Service, da Kunststoffteile durch mechanische Einwirkungen über die Zeit beeinflusst werden können.
MPN und Identifikation: Das Produkt ist mit der Hersteller-Nummer MPN 650.01.44 identifiziert. Falls ein GTIN oder Herstellername vorliegt, sollten diese bei Bestellung zur eindeutigen Identifikation verwendet werden — in den beigefügten Daten waren GTIN und Marke nicht angegeben.
Anwendungsbereiche: Geeignet für Industriekompressoren und Druckluftsysteme, in denen MDR 3-Druckkontakte verwendet werden, typischerweise in Service- und Installationskontexten, bei denen die Entlastung sicher von der Kontaktstelle weggeführt werden muss.
Sicherheit: Das Produkt ist für den Einsatz in Druckluftanlagen innerhalb der spezifizierten Druckgrenzen ausgelegt. Befolgen Sie Sicherheitsanweisungen für Drucksysteme bei Montage und Wartung; Druck abschalten vor dem Austausch oder der Wartung.
