Erweiterungssatz für Jaeger 3350117 – Verlängerungssatz für Mercedes V-Klasse und Vito
Produkt: Erweiterung für 3350117 (Verlängerungssatz zum Jaeger-Set)
Brand: Jaeger
MPN: 335.01.18
GTIN: 4250060562949
Dieser Erweiterungssatz ist zur Verwendung zusammen mit dem Jaeger E-Set (JM Nr. 3350117) für spezifische Mercedes-Modelle vorgesehen. Das Set bietet die notwendige Kabellänge und Anpassung, wenn das Fahrzeug nicht für eine Anhängerverbindung vorbereitet ist (d. h. ohne werkseitige Trailer-Vorbereitung). Es ermöglicht eine korrekte Verbindung zwischen dem elektrischen System des Fahrzeugs und dem Stecker der Anhängerverkabelung über das vorhandene Jaeger-System.
Funktion
- Verlängerungs-/Kupplungsadapter, der das bestehende Jaeger E-Set verlängert, um den Montagepunkt am Mercedes V-Klasse (ab 05/14) und Vito (ab 11/14) zu erreichen.
- Sorgt für elektrische Verbindung der Rücklichter, Blinker und Signale über den Jaeger-Standardstecker, sodass die E-Set-Funktionalität erhalten bleibt, ohne Änderungen an den Grundverkabelungen des Fahrzeugs.
- Verwendbar bei der Nachrüstung eines Anhängersystems an Fahrzeugen ohne werkseitige Trailer-Vorbereitung, bei denen die Originalkabel- oder Steckerposition nicht passt.
Materialien und Konstruktion
Das Set wird nach Jaeger-Technikstandards für elektrische Verbindungen hergestellt. Die Materialien umfassen isolierte Kupferleiter und Kunststoffstecker, ausgelegt zur Vibrationsbeständigkeit und normalen Witterungseinflüssen. Die Kontakte sind so konstruiert, dass eine stabile elektrische Verbindung sichergestellt wird und Korrosion an den Verbindungsstellen minimiert wird. Ummantelungs- und Kabelmaterialien sind auf Montagefreundlichkeit und Haltbarkeit in motor- und karrosseriennahen Umgebungen ausgelegt.
Kompatibilität und Anwendung
- Entwickelt für das Jaeger E-Set mit Referenz JM Nr. 3350117.
- Passt zu Mercedes V-Klasse Modellen ab 05/14 und neuer sowie Mercedes Vito ab 11/14 und neuer, wenn das Fahrzeug nicht werkseitig trailer-prepared ist.
- Geeignet für Mechaniker und Werkstätten, die Anhängerverkabelung nachrüsten und die Jaeger-Standardverbindung ohne Eingriffe in das originale Fahrzeugkabelnetz erhalten möchten.
Technische Vorteile
- Ermöglicht eine korrekte Positionierung von Stecker und Kabelführung, ohne das bestehende Jaeger-Set modifizieren zu müssen.
- Verringert Montageaufwand durch Bereitstellung der passenden Länge und werksseitig angepasster Stecker, die mit den elektrischen Schnittstellen des Jaeger-Systems übereinstimmen.
- Ausgelegt, um die elektrische Signalintegrität für Beleuchtung und Signalfunktionen zum Anhänger zu bewahren.
Montagehinweise

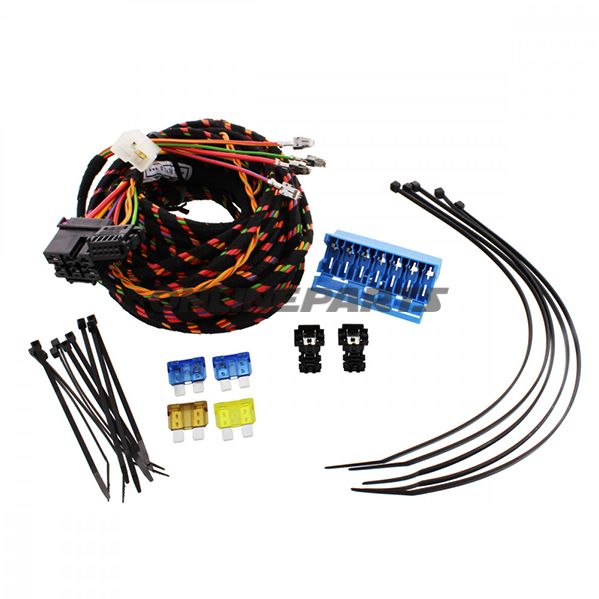

Die Montage sollte von Fachpersonal durchgeführt werden. Prüfen Sie immer die Kompatibilität mit dem konkreten Jaeger E-Set (JM Nr. 3350117) und dem Modell-/Jahrgang des Fahrzeugs, bevor Arbeiten beginnen. Das Set enthält Verlängerungselemente und Steckeranpassungen — es ist kein komplettes Anhängersystem an sich, sondern eine Ergänzung zum Jaeger E-Set für die genannten Mercedes-Modellreihen.
Das Produkt ist unter Jaeger markiert und kann anhand der Herstellerartikelnummer 335.01.18 und der GTIN 4250060562949 bei Bestellung oder in Ersatzteillisten identifiziert werden.
