Ermeto‐Winkelkupplung W, 8 mm Rohranschluss (DIN 2353) — hydraulisches Verbindungsstück
Produktname und Identifikation: Diese Ermeto-Verbindung W für 8 mm Außenrohrdurchmesser von Riegler (MPN: 650.12.66, GTIN: 4047322168274) ist ein Winkeladapter gemäß DIN 2353. Sie ist für hydraulische Systeme gedacht, bei denen Platzmangel und enge Rohrkrümmer eine kompakte, dichte Verbindung erfordern.
Funktion und Anwendung: Die Verbindung dient als fertiges Winkelstück für 8 mm Hydraulikrohr und ermöglicht eine 90°-Umstellung der Rohrführung, ohne das Rohr übermäßig zu belasten. Typischerweise wird sie in mobilen Maschinen, Landmaschinen, Lastwagen und Industriegeräten eingesetzt, wo standardisierte Ermeto-Kupplungen (DIN 2353) Kompatibilität mit Press- oder Schraubrohrsystemen sicherstellen. Der maximale Betriebsdruck ist mit 315 bar angegeben, wodurch sie sich für viele mittel- bis hochdruckanwendungen im Bereich Hydraulik eignet.
Material und Korrosionsschutz: Das Bauteil besteht aus verzinktem Stahl. Die Verzinkung bietet einen grundlegenden Korrosionsschutz und eine harte Oberfläche, die normalen mechanischen Belastungen und Umwelteinwirkungen im Maschinenraum und im Freien standhält. Die Materialwahl fokussiert sich auf mechanische Festigkeit und Dichtheit unter Druck, ohne chemische Spezialbeschichtung.
- Rohraußendurchmesser: 8 mm
- Standard: DIN 2353 (Ermeto)
- Max. Druck: 315 bar

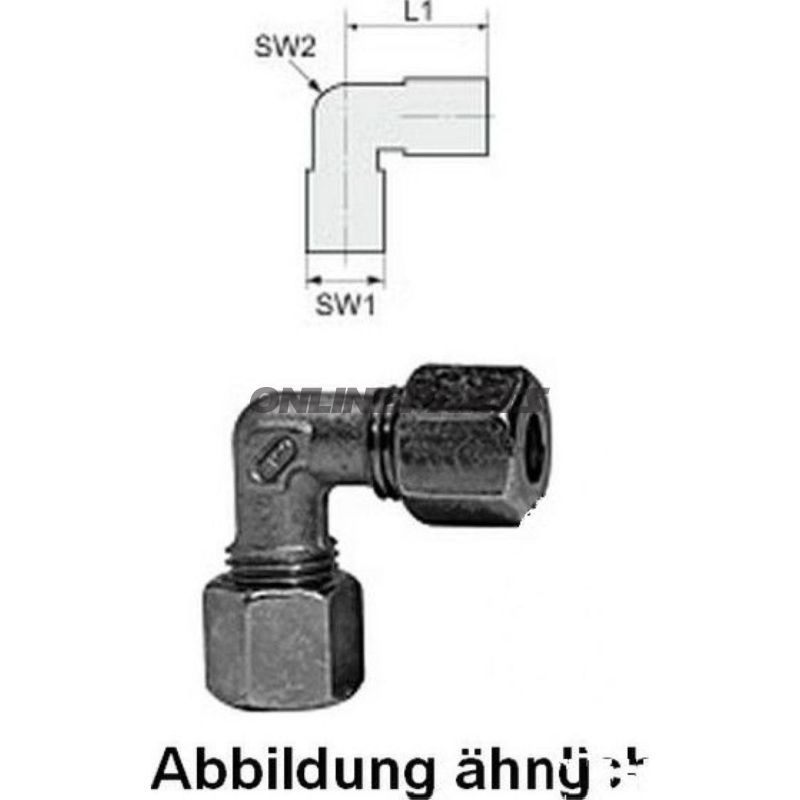

- Länge 1: 29,0 mm (gemessen von der angegebenen Referenzfläche — siehe technischer Zeichnung/Abbildung)
- Schraubengröße SW 1: 17 mm
- Schraubengröße SW 2: 12 mm
Montage- und Dichtpraxis: Das Produkt ist für die Verbindung mit Rohren und konischen Anschlüssen gemäß DIN 2353-Praktiken konzipiert. Bei der Montage wird eine korrekte Sägung und Entgraten des Rohrs sowie die Verwendung geeigneter Werkzeuge zum Festziehen der Muttern empfohlen, um eine korrekte Kompression und Dichtheit zu erreichen. Die SW-Maße (17 mm und 12 mm) geben die Schlüssel an, die normalerweise für die jeweiligen Fittings und Muttern verwendet werden.
Kompatibilität: Als Ermeto-Komponente ist dieser Winkelanschluss kompatibel mit anderen DIN 2353-kompatiblen Fittings und Rohren derselben Dimension und Materials. Überprüfen Sie stets die Gesammazustellung des Systems und die Druckanforderungen, insbesondere wenn Komponenten verschiedener Anbieter kombiniert werden.
Sicherheit und Wartung: Überprüfen Sie regelmäßig Verbindungen auf Lecks nach der Montage und während der Serviceintervalle. Verzinkter Stahl kann mit der Zeit Rost in aggressiven Umgebungen zeigen; bei Bedarf sollte eine vollständige Rostschutzmaßnahme in Systemen in salzhaltigen oder chemisch belasteten Umgebungen erwogen werden. Befolgen Sie weitere relevante Sicherheits- und Montageanweisungen für hydraulische Systeme.
Identifikation in der Dokumentation: In technischen Zeichnungen und Reserveteilkatalogen wird das Produkt unter Riegler mit MPN 650.12.66 und GTIN 4047322168274 referenziert. Dies erleichtert eine korrekte Ersatzbeschaffung bei Wartung und Reparatur.
Hinweis: Die Abmessungen Länge 1, SW 1 und SW 2 sind gemäß den Herstellerangaben angegeben; siehe Produktbild oder technische Zeichnung für das exakte Messpunkt und Toleranzangaben.
