Ermeto-Verschraubungw 22 Mm

ERMETO-Verbindung W 22 mm — Winkelform-Verbindung für Hydraulikleitungen

Produktübersicht: ERMETO-Verbindung im Winkel-Design für Hydraulik- und Druckluftsysteme. Die Verbindung entspricht der DIN 2353 und ist für Rohre mit einem Außendurchmesser von 22 mm vorgesehen. Das Produkt wird von Riegler geliefert und unter der Herstellernummer (MPN) 650.13.16 sowie GTIN 4047322168328 registriert.

Funktion und Anwendung: Diese Winkelform-Verbindung (Bogen) verbindet zwei Rohrenden in einer 90°-Anordnung und wird typischerweise in Hydraulikanlagen verwendet, bei denen die Rohrführung eine veränderte Laufrichtung ohne geknickte Rohre erfordert. Die Verbindung gewährleistet eine mechanisch dichte Verbindung durch Verpressen/Montage gemäß DIN 2353-Prinzipien und ist geeignet für Anwendungen mit einem maximalen Betriebsdruck von bis zu 160 bar.

• Typ: ERMETO-Winkelform-Verbindung (Bogen) gemäß DIN 2353
• Rohrdurchmesser: 22 mm Außendurchmesser
• Druckklasse: Bis 160 bar
• Material: Verzinkter Stahl (Stahl, elektrogalvanisch beschichtet zum Korrosionsschutz)

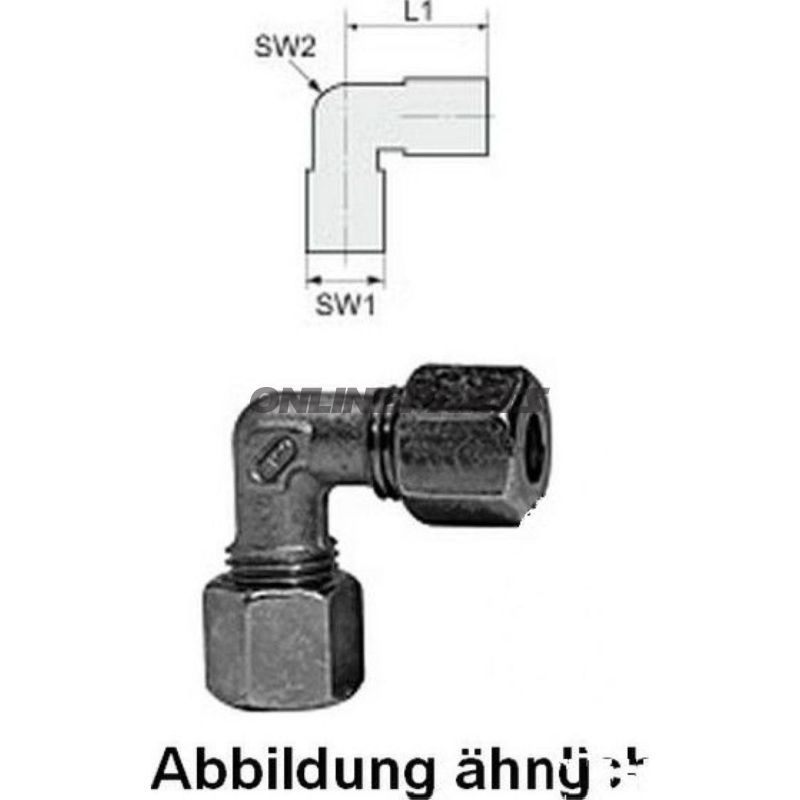

• Abmessungen: Länge 1 = 44,0 mm*; SW1 = 36 mm*; SW2 = 27 mm* (*siehe technische Zeichnung/Bild für Maßpunkte)
• Hersteller / MPN: Riegler, MPN 650.13.16
• GTIN: 4047322168328

Werkstoffwahl und Eigenschaften: Die Verbindung besteht aus Stahl mit galvanischer Oberflächenbeschichtung. Stahl sorgt für die notwendige Festigkeit und Widerstandsfähigkeit gegen mechanische Belastungen in hydraulischen Systemen, während die Verzinkung das Risiko von Korrosion in Feucht- oder kontrollierten Umgebungen reduziert. Die Oberfläche verändert die mechanischen Toleranzen nicht wesentlich, jedoch wird empfohlen, das geeignete Drehmoment und die Abdichtung bei der Montage gemäß DIN 2353-Anweisungen zu prüfen.

Kompatibilität und Montage: Das Produkt ist für Rohre mit 22 mm Außendurchmesser vorgesehen und wird nach der DIN 2353-Methode mit passenden Fittings und Rohrenden montiert. SW1 und SW2 geben die Schlüsselgrößen für die Montage an; die Längenvorgabe bezeichnet die Grundabmessung der Anschlussgeometrie. Stellen Sie sicher, dass Sie die richtigen Schlüssel verwenden und die Montage- bzw. Prüfungsanleitungen des Herstellers befolgen, um eine korrekte Verbindung und Betriebsdruckklasse zu erreichen. Bei wiederholtem Demontieren wird empfohlen, Dichtungen und Dichtflächen auf Undichtigkeiten zu prüfen.

Sicherheit und Betrieb: Der Betriebsdruck ist mit 160 bar angegeben — die Verwendung unter höheren Drücken kann Dichtheit und Sicherheit beeinträchtigen. Prüfen Sie die Kompatibilität mit dem Medium des Systems (Hydrauliköle, Druckluft usw.) sowie die Betriebsbedingungen (Temperatur, Vibration). Halten Sie die geltenden Montage- und Prüfverfahren für hydraulische Installationen ein.

Hinweis: Die Abmessungen SW1, SW2 und Länge 1, die mit * gekennzeichnet sind, beziehen sich auf Messpunkte in der technischen Zeichnung oder dem Bild des Produkts; diese erhalten Sie durch Einsicht in die technischen Unterlagen des Lieferanten, falls erforderlich.
