ERMETO-Verbindung W 18 mm — Winkelverbinder für Hydraulikrohr

Diese ERMETO-Verbindung (Winkel/ Bogen) von Riegler wird nach DIN 2353 ausgeführt und ist für das Verbinden von Hydraulikrohren mit einem Außendurchmesser von 18 mm vorgesehen. Das Produkt ist mit GTIN 4047322168311 und der Herstellernummer (MPN) 650.13.08 gekennzeichnet.

Funktion

• Der Winkelverbinder dient zum Verbinden und Richtungsänderung eines Hydraulikrohres in einem System, in dem ein kompakter Eingriff an Ecken oder eng bemessenen Installationen erforderlich ist.
• Ausgelegt für direkte Montage gemäß DIN 2353, wodurch einheitliche Anschlussmethoden und Dichtungen in hydraulischen Kreisläufen gewährleistet werden.
• Beständig gegen Betriebsdruck bis zu 315 bar bei korrekter Montage- und Anwendungsbedingungen.

Material und Oberflächen

• Hergestellt aus Stahl mit galvanischer Oberflächenbeschichtung. Die Galvanisierung bietet Korrosionsschutz, während die notwendige mechanische Festigkeit für hydraulische Anwendungen erhalten bleibt.
• Das Stahlmaterial eignet sich für Hydraulikumgebungen, in denen mechanische Widerstandsfähigkeit und Dichtheit entscheidend sind. Die Oberflächenbehandlung reduziert das Risiko von Oberflächenkorrosion bei normalen Betriebsbedingungen.

Abmessungen und Kennwerte

• Außenrohrdurchmesser: 18 mm (passt zu Rohren spezifiziert mit 18 mm Ø).
• Zulässiger Druck: 315 bar.

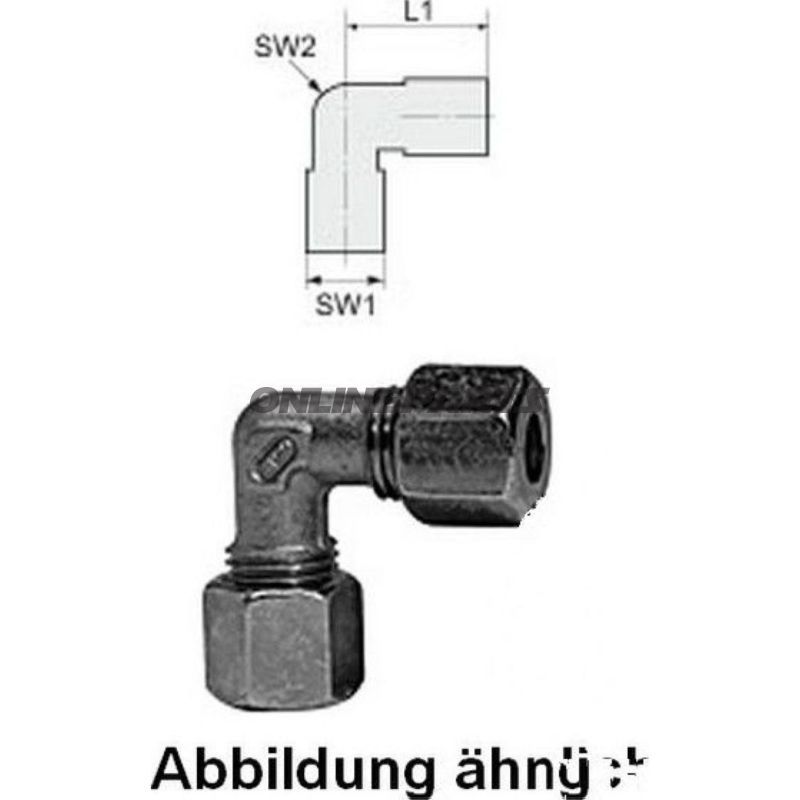

• Länge 1: 40,0 mm (siehe Abbildung als Referenzmesspunkt).
• Schlüsselweite (SW 1): 32 mm.
• Schlüsselweite (SW 2): 24 mm.

Montagehinweise

• Folgen Sie den DIN 2353-Anweisungen für eine korrekte Montage: Reinigen Sie die Rohrenden, prüfen Sie die Kegelskegel/Klemmkegel und ziehen Sie die Anzugsdrehmomente gemäß Hersteller- oder Normvorgaben fest.
• Verwenden Sie geeignete Werkzeuge für SW 1 (32 mm) und SW 2 (24 mm), um Verformungen der Flächen zu vermeiden.
• Prüfen Sie die maximale Betriebstemperatur des Systems und die Kompatibilität mit dem verwendeten Hydrauliköl; galvanisiertem Stahl sind normale mineralische und synthetische Hydrauliköle geeignet, bei aggressiven Medien sollte die Materialwahl erneut bewertet werden.

Kompatibilität

• Passe zu Rohren und Fittings, die nach demselben DIN 2353-Konzept und denselben Abmessungen für den Außendurchmesser von 18 mm konstruiert sind.
• Geeignet für Reparaturen, Wartung und Neuinstallationen in hydraulischen Systemen, bei denen eine Winkelverbindung aufgrund von Platzbeschränkungen oder Routing erforderlich ist.

Identifikation

• Marke: Riegler — der Artikel ist unter der Herstellernummer 650.13.08 katalogisiert.
• GTIN: 4047322168311 — nützlich beim Einkauf, in Lagern und bei der scanbasierten Identifikation.

Schlussfolgerung

Die ERMETO-Verbindung W 18 mm (Riegler, MPN 650.13.08, GTIN 4047322168311) ist eine galvanisch verzinkte Stahlinwinkelverbinder gemäß DIN 2353, ausgelegt für 18 mm Hydraulikrohre und einem Betriebsdruck von bis zu 315 bar. Sie ist für professionelle Montagebedingungen ausgelegt und erfordert eine korrekte Installation, um Dichtheit und lange Lebensdauer zu gewährleisten.
