Ermeto-Verschraubungw 15 Mm

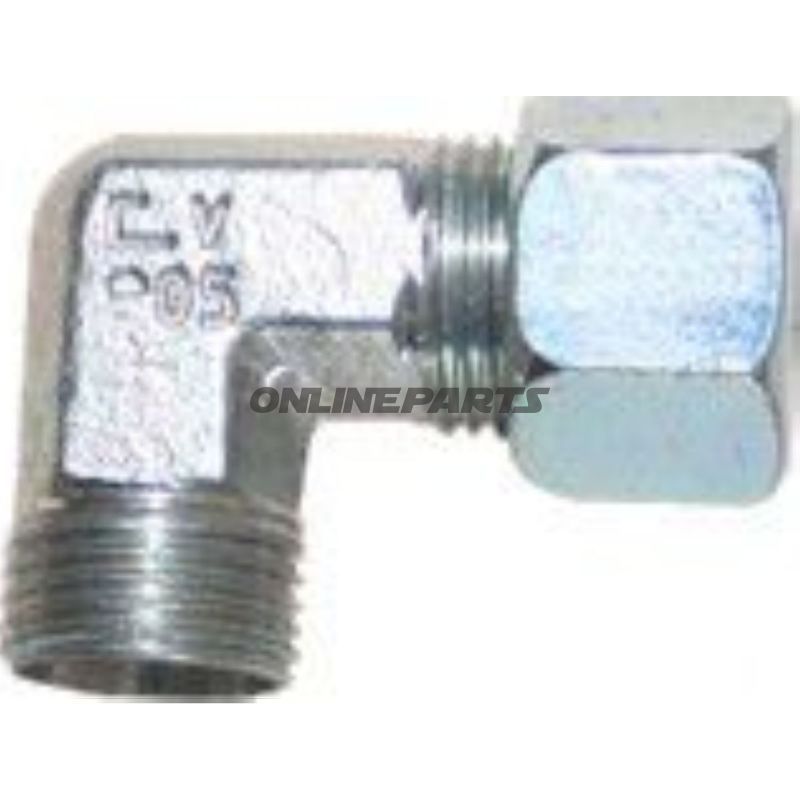

Ermeto-Verbindung, Winkel-Ellbogen zu Rohr Ø 15 mm

Diese Ermeto-Verbindung (Winkel) von Riegler ist für hydraulische oder druckführende Rohrinstallationen mit Außendurchmesser 15 mm ausgelegt. Das Produkt wird als Standard-Winkel-Schraubverbindung hergestellt und bietet eine mechanische Verbindung zwischen Rohrenden, wenn Platz oder Abflussrichtung eine 90°- oder entsprechende Winkelstellung erfordert.

Funktion

• Schafft eine sichere, mechanische Verbindung zwischen zwei Rohrstücken bei einer Rohr-zu-Rohr-Verbindung mit gewinde-basierendem Ermeto-Prinzip.
• Geeignet für Anwendungen mit hohem Betriebs- oder Inhaltsdruck — spezifiziert bis maximal 315 bar.
• Typischer Einsatz in Hydrauliksystemen, Druckluftinstallationen und anderen industriellen Rohrführungssystemen, bei denen eine kompakte Winkelverbindung erforderlich ist.

Material und Korrosionsschutz

• Gehäuse und Gewindekomponenten sind aus verzinktem Stahl gefertigt. Die Verzinkung erhöht die Korrosionsbeständigkeit in üblichen Industrieumgebungen, jedoch sollten bei korrosiven oder aggressiven Umgebungen Materialwahl und gegebenenfalls zusätzliche Oberflächenbehandlung berücksichtigt werden.
• Verzinkter Stahl bietet gute mechanische Festigkeit und Haltbarkeit unter standardgerechten Hydraulikbedingungen.

Abmessungen und technische Daten

• Rohr-Durchmesser (OD): 15 mm.
• Eine Längenangabe: 40 mm (Länge 1).
• Max. Betriebsdruck: 315 bar (angegeben für Druckbeständigkeit bei korrekter Montage und kompatiblen Rohren/Anschlüssen).

Kompatibilität und Montage

• Passt zu Rohren mit 15 mm Außendurchmesser und verwendet das Ermeto-Verbindungsprinzip, das eine korrekte Vorbehandlung der Rohrenden erfordert (Abkanten, Entgraten, ggf. Klemmscheibe-/Formring je nach System).
• Die Montage sollte von qualifiziertem Personal mit Kenntnissen über hydraulische Verbindungen durchgeführt werden, um das korrekte Drehmoment und die Dichtheit sicherzustellen. Prüfen Sie Dichtheit und Integration der Komponenten nach der Installation durch Druckprüfung.

Sicherheit und Einschränkungen

• Der angegebene Maximaldruck von 315 bar gilt bei korrekter Montage, passenden Rohrdimensionen und empfohlenen Montageverfahren. Überdruck oder falsche Montage können zu Fehlern der Verbindung führen.
• Bei Einsatz in aggressiven Umgebungen, chemischen Anlagen oder bei hohen Temperaturen sollte die Materialauswahl und der Schutz überprüft werden.

Identifikation

• Marke: Riegler — bezeichnet das Herstellerspektrum für Ermeto-Verbindungen und industrielle Rohrkomponenten.
• MPN (Artikelnummer): 650.12.90 — wird zur eindeutigen Identifikation dieser spezifischen Winkelverbindung im Sortiment von Riegler verwendet.
• GTIN: 4047322168304 — weltweiter Warenkode für Logistik und eindeutige Produktidentifikation.

Konsultieren Sie einen erfahrenen Mechaniker oder Installationsverantwortlichen, um die Kompatibilität mit bestehenden Rohr- und Hydrauliksystemen, die Auswahl der richtigen Dichtung und die Montageanleitung zu bestätigen. Diese Beschreibung konzentriert sich auf technische Eigenschaften und Materialinformationen ohne Verpackungsangaben zu Stückzahlen.
