Ermeto-Verschraubungw 15 Mm

Ermeto-Gelenkverbinder W, 15 mm Rohr – Schraubverbindung mit konischem Außengewinde

Produkt: Ermeto-Verbindung W für Hydraulik- oder Druckluftsysteme mit 15 mm Rohraußendurchmesser. Die Marke Riegler ist zusammen mit der Hersteller-Artikelnummer (MPN) 650.13.32 und der GTIN 4047322166454 angegeben, damit Montage- und Ersatzteil-Checks direkt gegen die Daten des Anbieters verifiziert werden können.

Funktion und Anwendung

Diese Winkel-integrierte Ermeto-Verbindung (W) ist so konzipiert, dass ein 15 mm Rohr mit einem Port oder einer Komponente mit einer R 1/2" konischen Außengewindeverbindung gemäß ISO 7-1 verbunden wird. Die Konstruktion richtet sich an Installationsszenarien, in denen die Rohrführung im Einführpunkt eine 90°-Wendung erfordert. Die Verbindung überträgt Druck und Medien in geschlossenen Systemen und wird typischerweise in Hydraulik, Pneumatik und anderen industriellen Druckleitungen verwendet.

Material und Korrosionsschutz

• Material: Verzinkter Stahl – gewählt für mechanische Festigkeit und grundlegenden Korrosionsschutz.
• Die Verzinkung bietet eine Zinkschicht, die gegen oberflächliche Rostbildung unter normalen industriellen Bedingungen schützt. Bei aggressiven Umgebungen oder häufiger chemischer Exposition sollte die Lebensdauer der Komponente bewertet und ggf. alternative Materialien in Betracht gezogen werden.

Technische Merkmale

• Rohraußendurchmesser: 15 mm
• Gewinde: R 1/2" (konisches Außengewinde nach ISO 7-1)
• Erlaubter Arbeitsdruck: bis zu 315 bar (vom Hersteller angegeben)

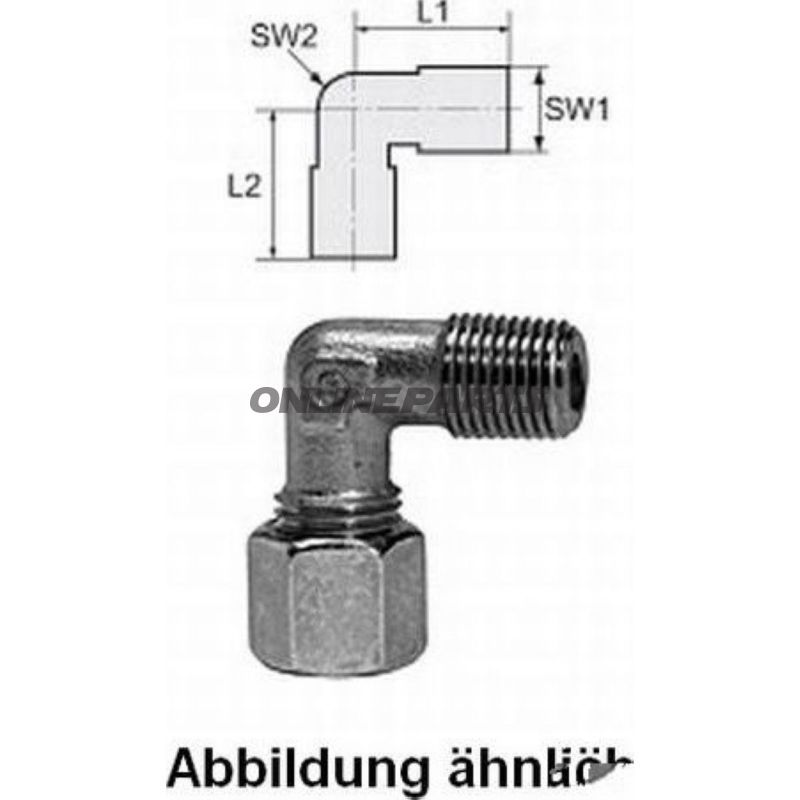

• Länge 1: 36,0 mm* — gemessen von der Eingangseite (siehe technische Zeichnung)
• Länge 2: 34,0 mm* — gemessen entlang des Winkelarms (siehe technische Zeichnung)
• Maßschlüsselweite SW1: 27 mm* und SW2: 19 mm* (angegeben für Festziehen)
• *Dimensionsreferenz: Siehe Produktbild/Zeichnung für die genaue Position der Messpunkte.

Praktische Montage und Bedienung

Bei der Montage müssen die Gewindeflächen von Spänen und Fremdkörpern befreit werden. Verwenden Sie das geeignete Anzugsdrehmoment gemäß den Herstellerangaben oder geltenden Installationsstandards, um ein Überdrehen zu vermeiden, das konische Gewinde verformen und die Abdichtung beeinträchtigen könnte. Für Systeme mit höheren Anforderungen an Korrosionsbeständigkeit oder lebensmittelrelevante Anwendungen sollte die Kommunikation mit Riegler (MPN 650.13.32) oder das Technische Datenblatt eine geeignete Oberflächenbehandlung klären.

Kompatibilität und Anwendungsbereiche

• Passend für Rohre mit 15 mm Außendurchmesser und Anschluss an Komponenten mit R 1/2" Innengewinde nach ISO 7-1.
• Anwendungsbereiche: Hydraulik, Pneumatik, Schmieranlagen, industrielle Druckleitungen und allgemeine technische Installationen, bei denen eine 90° Schraubverbindung erforderlich ist.

Identifikation

Das Produkt wird unter der Marke Riegler vertrieben und identifiziert sich präzise über MPN 650.13.32. Für Lagerverwaltung oder Ersatzteilbestellung kann GTIN 4047322166454 für eine eindeutige Registrierung verwendet werden.

Hinweis: Die mit * gekennzeichneten Abmessungen beziehen sich auf Detailpositionen auf der technischen Zeichnung des Herstellers/Bild. Prüfen Sie die Zeichnung für eine genaue Anpassung in vorhandenen Systemen.
