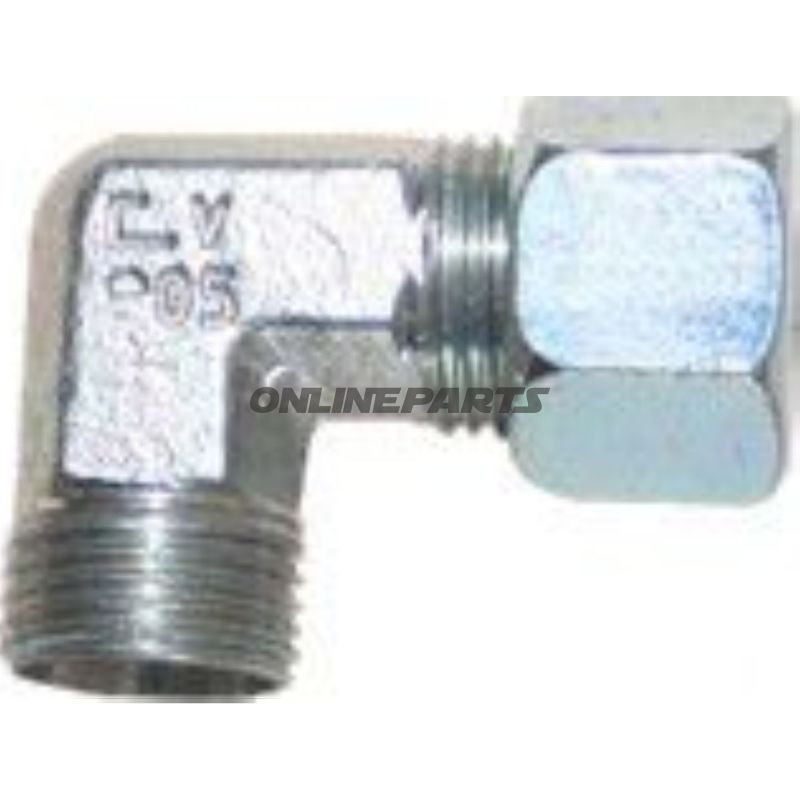

Ermeto-Winkelkupplung W zu 12 mm Rohr — Ellbogen-Schraubverbindung aus galvanisiertem Stahl
Diese Ermeto-Winkelkupplung (Ellbogen-Schraubverbindung) ist für mechanische und hydraulische Rohrführungsaufgaben mit einem Rohraußendurchmesser von 12 mm ausgelegt. Das Produkt von Riegler, mit MPN 650.12.82 und GTIN 4047322168298, ist eine Standard-90°-Winkelkupplung, die eine zuverlässige Verbindungsfläche zwischen Rohr und Bauteilen schafft, wenn Platz- oder geometrische Führung eine Biegung erfordern.
Funktionell ist die Kupplung als Schraubverbindung (Ermeto-Typ) ausgeführt, was bedeutet, dass die Abdichtung durch korrektes Zusammenfügen von Fittings, Rohr und ggf. konischen Dichtflächen erreicht wird. Sie kommt typischerweise in Systemen mit niedrigem bis moderatem Druck zum Einsatz, bei denen eine kompakte Winkelkupplung mit robustem Material und homogener Abmessung gefordert ist.
- Material: Verzinkter Stahl — gute Korrosionsbeständigkeit für Inneninstallationen oder teils geschützte Installationen; die Verzinkung reduziert das Risiko von Oberflächenkorrosion in üblichen Umgebungen.
- Rohr-Außendurchmesser: 12 mm (OD 12 mm) — geeignet für Rohre mit dieser Standardabmessung.
- Arbeitsdruck: Angabe für Spindel-/Druck bis zu 315 bar unter der Voraussetzung einer korrekten Montage und kompatibler Systemkomponenten.

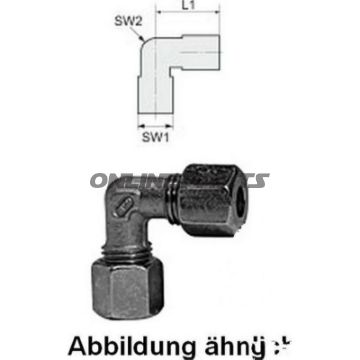

- Länge: Länge 1 auf 35 mm gemessen — relevant für Platzberechnung und Montageabstand zu umliegenden Bauteilen.
- Typ: Ellbogen-Schraubverbindung / Winkel-Verschraubung (Standardausführung).
Die Materialwahl — verzinkter Stahl — bietet eine gute Balance zwischen mechanischer Festigkeit und Oberflächenschutz. Für hydraulische Anwendungen ist es wichtig sicherzustellen, dass Rohrmaterial, Anzugsmoment, Dichtkomponenten und ggf. O-Ringe oder Dichtungen sowohl den Druckanforderungen als auch dem Medium im System (z. B. Hydrauliköl) kompatibel sind. Bei der Montage wird empfohlen, die Rohrenden ordnungsgemäß zu reinigen, die Abgrenzung zu kalibrieren und die vom Hersteller empfohlenen Anzugsmomente zu verwenden, um Leckagen oder Beschädigungen der Dichtflächen zu vermeiden.
Kompatibilität: Dieser Ermeto-Anschluss ist für Standard-12-mm-Rohre und typische Ermeto-Schraubinstallationen ausgelegt. Prüfen Sie Gewindetypen und konische Flächen im konkreten System, um eine passende Gesamtheit sicherzustellen. Bei Verwendung in Hochdruckanwendungen nahe der angegebenen Grenze (315 bar) sollten alle Kreiselemente gemeinsam bewertet werden, einschließlich Rohrtyp, Fittings und Montagemethode.
Praktische Informationen: Das Produkt ist unter der Marke Riegler gekennzeichnet und am einfachsten mit der MPN 650.12.82 oder GTIN 4047322168298 identifizierbar. Diese Nummern können bei Nachbestellungen oder bei der Validierung von Zeichnungen und Ersatzteillisten verwendet werden.
Hinweis: Die Information zur Stückzahl in der Verpackung ist hier nicht angegeben. Bitte bestätigen Sie das Lieferformat (lose Stücke oder Palette) bei der Bestellung, falls die Stückzahl pro Packung für Ihr Lager- oder Montageverfahren relevant ist.
