Ermeto-Verbindung, Winkel 10 mm für Hydraulikrohr (DIN 2353)
Produktübersicht: Dieser Ermeto-Winkel (10 mm) von Riegler ist eine standard DIN 2353-kompatible Schraubverbindung für Hydraulik- und Druckliniensysteme. Er besteht aus verzinktem Stahl und ist für ein Rohr mit einem Außendurchmesser von 10 mm sowie einem maximalen Betriebsdruck von 315 bar ausgelegt. GTIN 4047322168281 und die Herstellerartikelnummer (MPN) 650.12.74 verbinden das Produkt mit der Riegler-Serie.
Funktion und Anwendungsbereich
- Die Eckverbindung dient als mechanische Übergangsstelle zwischen einer 10 mm Hydraulikleitung und einem Anschlusspunkt, an dem verlängerte oder abgewinkelte Leitungen erforderlich sind.
- Nach DIN 2353 konzipiert, gewährleistet sie die Kompatibilität mit anderen Fittings- und Verbindungsbauteilen nach demselben Standard, was sie geeignet macht für Reparaturen, Wartung oder Umrüstung von Hydrauliksystemen.
- Typischerweise eingesetzt in Mobilhydraulik, industriellen Hydraulikinstallationen und bei Bauteilen, bei denen Platzverhältnisse einen 90°-Winkel oder eine ähnliche Biegung erfordern.
Material und Korrosionseigenschaften
Die Verbindung besteht aus Stahl mit galvanischer Oberflächenbeschichtung. Die Verzinkung bietet einen standardmäßigen Schutz gegen Oberflächenkorrosion in üblichen Umgebungen und reduziert Rostbildung im Vergleich zu unbehandeltem Stahl. Die Materialwahl sorgt für mechanische Festigkeit unter hohem Druck, aber bei aggressiven Umgebungen (Salzwasser, stark chemische Atmosphären) sollten zusätzliche Korrosionsschutzmaßnahmen oder alternative Materialien erwogen werden.
Technische Maße
- Rohr-Außendurchmesser: 10 mm
- Maximaler Betriebsdruck: 315 bar

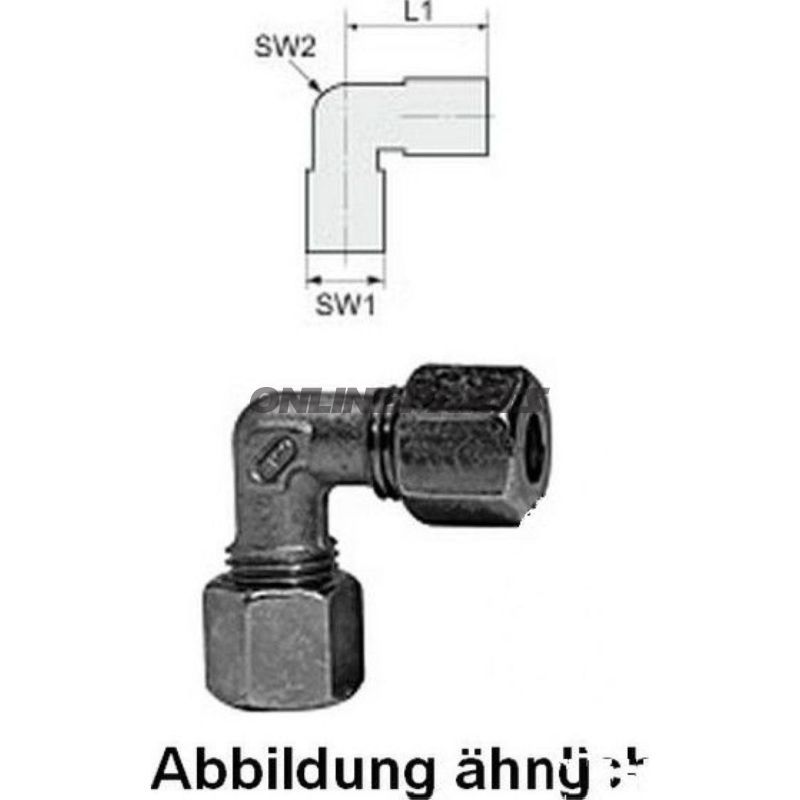

- Länge 1: 30,0 mm (siehe illustratives Maß im Produktbild)
- SW 1 (Maulweite): 19 mm
- SW 2 (Maulweite): 14 mm
Kompatibilität und Montage
Folgt DIN 2353-Abmessungen, was sie direkt kompatibel macht mit anderen DIN 2353-Quader- und Kegelteilen sowie Verbindungskits und Clampings-Systemen, sofern die korrekten Maße verwendet werden. Die Montage sollte von Personen mit Erfahrung in Hydraulikmontage durchgeführt werden: Kontaktflächen reinigen, Klemmringe(n) kontrollieren und angemessenes Drehmoment beim Anziehen gemäß den Empfehlungen des Herstellers verwenden, um eine dichtungsfreie Verbindung sicherzustellen.
Sicherheit und Betrieb
- Die Druckgrenze des Produkts beträgt 315 bar; die übrigen Systemkomponenten sind zusammen zu bewerten, um Kompatibilität sicherzustellen.
- Vor der Installation auf Beschädigungen und Korrosion prüfen. Überdrehen vermeiden, da dies die Dichtflächen und Klemmring schädigen kann.
- Geeignete Dichtmittel/Fluide verwenden, die mit Stahloberflächen und den Materialien des Hydrauliksystems verträglich sind.
Hersteller und Identifikation: Riegler liefert diese Ermeto-Verbindung unter der MPN 650.12.74. GTIN 4047322168281 kann bei Bestellung und Artikelidentifikation verwendet werden.
Hinweis: Angegebene Maße, die mit '*' gekennzeichnet sind, sind im Produktbild illustrativ; Maße und Toleranzen sollten bei kritischen Installationen mit der technischen Zeichnung überprüft werden.
