Ermeto-Verschraubungt 6 Platte

ERMETO T-Verbindung, Plattenmontage – T-Rohrstück für 6 mm Rohr

Produkt: ERMETO T-Verbindung (Platte) von Riegler, GTIN 4047322166669, Herstellungsnummer (MPN) 650.13.65.

Funktion und Anwendung

Dieses T-Rohrstück ist vorgesehen zur Verbindung von drei Rohrführungen, wobei einer der Anschlüsse für Platte- oder Flankenmontage ausgelegt ist. Die Konstruktion folgt ERMETO-Standards mit konischem Außengewinde gemäß ISO 7-1, was die Abdichtung am Gewindeanschluss in Systemen sicherstellt, in denen ein konisches Gewinde verwendet wird. Typische Einsatzbereiche sind hydraulische Kreisläufe, Druckluft und weitere technische Installationen, bei denen Rohre mit 6 mm Außendurchmesser verteilt oder in T-Konfiguration verbunden werden sollen.

Material und Korrosionsschutz

• Material: Stahl, galvanisiert (Zinkbeschichtung) für bessere Korrosionsbeständigkeit in gängigen industriellen Umgebungen.
• Oberflächenbehandlung: Verzinkung reduziert das Risiko von Rostbildung im Vergleich zu unbehandeltem Stahl, sollte jedoch in Abhängigkeit von der konkreten Medienexposition (Salzwasser, aggressive Chemikalien usw.) bewertet werden.

Abmessungsinformationen und technische Daten

• Rohraußendurchmesser: 6 mm.
• Druckklasse: bis zu 315 bar (angegebene maximale Druckbelastung). Beachten Sie, dass die gesamte Druckkapazität des Systems von anderen Komponenten, Montage und Betriebsbedingungen abhängt.

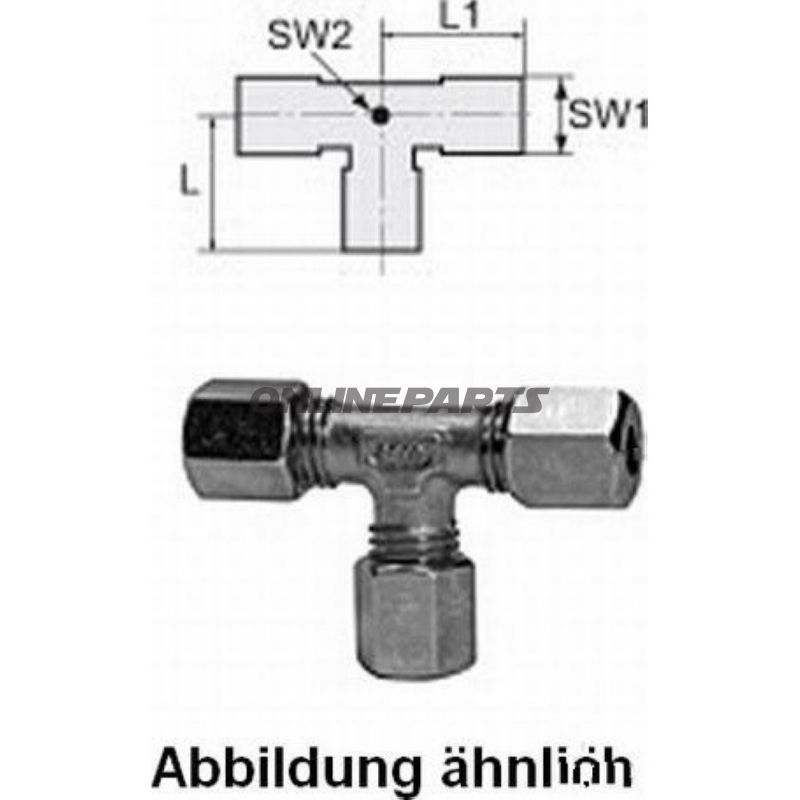

• Länge 1: 27,0 mm (siehe Bild zur Platzierung der Maßangabe).
• Schlußweiten: SW1 = 14 mm, SW2 = 12 mm (gibt die Fläche zum Festziehen mit Schraubenschlüssel/Gabelschlüssel an).
• Gewinde: Konisches Außengewinde nach ISO 7-1.

Montage und Abdichtung

Das Gewinde ist konisch (ISO 7-1), was in der Regel eine korrekte Anspannung und ggf. Gewindedichtung (z. B. Gewindeband oder geeignetes Dichtmittel) erfordert, abhängig von Medium und Dichtheitsanforderungen. Die Schlußweiten geben an, wo der Griff mit dem Werkzeug erfolgt, um eine korrekte Momentübertragung sicherzustellen; achtsam sein, Überziehen zu vermeiden, da dies das Gewinde oder Dichtflächen verformen kann. Bei Platteninstallation müssen Plattenstärke und ggf. Dichtung berücksichtigt werden, um eine korrekte Positionierung und Abdichtung sicherzustellen.

Kompatibilität und Anwendungshinweise

• Ausgelegt für Rohre mit 6 mm Außendurchmesser; Innenmaße und Materialübereinstimmung im gesamten System prüfen.
• Geeignet für Hydraulik und druckführende Anwendungen innerhalb der angegebenen Druckgrenze, aber das gesamte Kreislauf-Genehmigung und Sicherheitsfaktoren stets verifizieren.
• Verzinkter Stahl sollte im Hinblick auf galvanische Korrosion bei Kontakt mit anderen Metallen bewertet werden—bei Bedarf kompatible Materialien oder isolierende Elemente verwenden.

Identifikation

Das Produkt wird unter der Marke Riegler geführt und mit MPN 650.13.65 identifiziert. GTIN 4047322166669 kann für Materialverwaltung, Bestell- und Lagerkontrolle verwendet werden.

Hinweis

Mit '*' markierte Maße beziehen sich auf Bildmaterial zur exakten Platzierung der einzelnen Maße. Die hier gemachten Angaben basieren auf Herstellerdaten; bei kritischen Installationen wird eine Kontrollmessung empfohlen.
