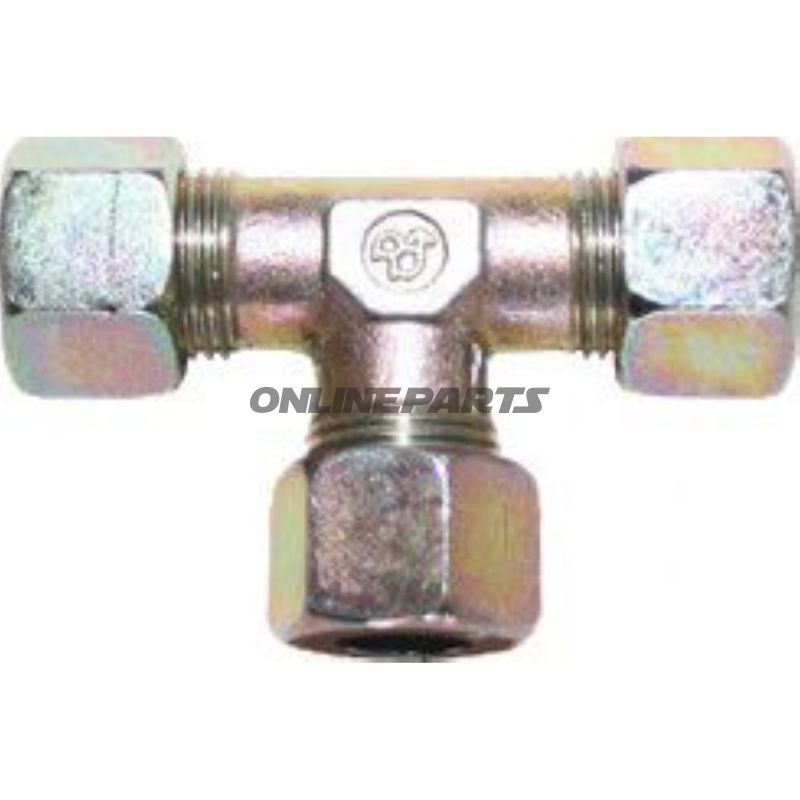

ERMETO T-Verbindung 15 mm für Hydraulikrohr
Produkt: ERMETO-Verbindung, T-Typ mit Schneidringe, vorgesehen für 15 mm Rohraußendurchmesser.
Diese T-Verbindung von Riegler (MPN: 650.14.07, GTIN: 4047322166706) ist für hydraulische Systeme konzipiert und wird an Rohren mit OD 15 mm montiert. Die Funktion der Verbindung besteht darin, drei Rohrenden in einer T-Konfiguration zusammenzuführen, wobei zwei Linien in einer senkrechten Abzweigung zusammenkommen. Die Konstruktion mit Schneidringen sorgt für mechanische Festhaltung und Dichtung beim Verbinden von Metallrohren ohne Schweißen.
- Material und Oberfläche: Hergestellt aus verzinktem Stahl. Die Verzinkung bietet Korrosionsschutz in Umgebungen, in denen kein säurebeständiges oder speziell beschichtetes Material erforderlich ist.
- Dimensionale Angabe: Ausgelegt für Rohre mit Außendurchmesser (OD) 15 mm. Die angegebene Länge (eine Verzweigung) beträgt 40 mm.
- Betriebsdruck: Größenmäßig ausgelegt für Drücke bis ca. 315 bar unter den gegebenen Einsatzbedingungen. Der endgültige Betriebsdruck hängt von korrekter Montage, der Wandstärke des Rohrsystems und der Medientyp ab.
- Montage: Schneidringe schneiden in die Außenwand des Rohrs ein, um mechanischen Griff und Dichtung zu schaffen. Die Montage erfordert korrektes Abtrennen der Rohrenden im Winkel, Entgraten und Anziehen mit Drehmoment gemäß den Anweisungen des Herstellers, um Leckagen oder Beschädigungen des Gewindes zu vermeiden.
Technische Vorteile und Eigenschaften
- Robuste Metallausführung geeignet für hydraulische Anwendungen, in denen galvanischer Schutz ausreichend ist.
- Schneidringsprinzip sorgt für eine reproduzierbare und mechanisch feste Verbindung, geeignet für Systeme, in denen Demontage und Wiederzusammenbau vorkommen können.
- Standardisierte Abmessung (15 mm OD) macht das Teil kompatibel mit gängigen hydraulischen Rohren und Anschlüssen in industriellen und mobilen Maschinenanwendungen.
Kompatibilität und Anwendungsgebiete
Geeignet für Hydraulik- und Druckluftsysteme in Landwirtschaftsmaschinen, Bauausrüstung, Industriegeräten und Ähnlichem, bei denen Material- und Druckanforderungen mit Stahl mit Verzinkung übereinstimmen. Nicht für aggressive Chemikalien oder Umgebungen vorgesehen, in denen Säurebeständigkeit ohne zusätzlichen Korrosionsschutz erforderlich ist.
Sicherheits- und Installationshinweise
- Überprüfen Sie die Wandstärke des Rohrs und die Kompatibilität vor der Montage.
- Beachten Sie das empfohlene Anzugsmoment und verwenden Sie gegebenenfalls passende Abdichtungstechnik.
- Nach der Montage sollte das System gemäß geltenden Normen und Praktiken prüfdruckfest gemacht werden.
Das Produkt wird von Riegler geliefert und mit MPN 650.14.07 und GTIN 4047322166706 identifiziert. Wenden Sie sich an die technische Dokumentation von Riegler für spezifische Montagepunkte, Materialdatenblätter und eventuelle Zertifizierungen für Ihre Anwendung.
