Ermeto-Verschraubungt 10 Mm

ERMETO T-Rohrstück, 10 mm – konisch gewinde (ISO 7-1)

Produktbeschreibung: Dieses ERMETO T-Rohrstück von Riegler (MPN: 650.13.81, GTIN: 4047322166683) ist ein Dreiecks-T-Stück mit konischem Außengewinde gemäß ISO 7-1. Das T-Stück ist für hydraulische und pneumatische Installationen vorgesehen, bei denen Rohre mit 10 mm Außendiameter in einer T-Konfiguration verbunden werden sollen und hohen Arbeitsdruck aushalten müssen.

• Funktion: Verteilt oder vereinigt den Durchfluss zwischen drei Rohrverbindungen in einer T-Konfiguration. Das konische Außengewinde sorgt für eine dichte Verbindung zu einer passenden Mutter oder Kupplung bei korrekter Montage und Anzugsmoment.
• Kompatibilität: Ausgelegt für Rohre mit 10 mm Außendurchmesser und muss mit Muttern oder Kupplungen kombiniert werden, die das konische ERMETO-Außen/Gewinde gemäß ISO 7-1 akzeptieren. Typischerweise verwendet in Hydrauliksystemen, Schmiermitteln oder Druckleitungen, wo eine mechanisch dichte Verbindung erforderlich ist.
• Arbeitsdruck: Ausgelegt für Betrieb bis zu 315 bar (angegebener Höchstdruck). Es wird empfohlen, den Gesamtdruck des Systems und Sicherheitsfaktoren bei der Dimensionierung zu berücksichtigen.

Material und Oberflächenbehandlung: Hergestellt aus verzinktem Stahl. Die Verzinkung bietet Korrosionsbeständigkeit in üblichen Industrie- und Werkstättenumgebungen und schützt das Teil vor Oberflächenerosion. Der Stahl trägt die notwendige mechanische Festigkeit, um die angegebenen Druckbedingungen bei korrekter Montage zu widerstehen, ohne übermäßige plastische Verformung.

Maße und Schlüsselabmessungen (vom Hersteller angegeben):

• Rohraußendurchmesser: 10 mm
• Länge 1: 30,0 mm (siehe Produktbild für Positionsreferenzen)
• SW 1 (Maulweite auf einer Seite): 19 mm
• SW 2 (Maulweite auf der anderen Seite): 14 mm

Technische Anwendung und Montageshinweise: Beim Montieren müssen Gewinde- und Dichtflächen sauber und frei von Beschädigungen sein. Verwenden Sie das passende Drehmoment beim Festziehen, um Dichtheit zu gewährleisten, ohne das Gewinde zu überlasten oder Rohrenden zu verformen. Das konische ISO 7-1-Gewinde erfordert oft eine Dichtung mit geeignetem Dichtungsmaterial oder korrekt montierte Muttern/Kupplungen, je nach Systemanforderungen. Prüfen Sie die Dichtheit nach dem Druckaufbau und beachten Sie lokale Vorschriften für Hydraulikinstallationen.

Sicherheit und Wartung: Inspizieren Sie das Teil auf Korrosion oder mechanische Beschädigungen vor der Installation. Auswechseln bei Anzeichen signifikanter Korrosion, Gewindeschäden oder Verformung. Bei längerer Exposition gegenüber aggressiven Medien kann die Verzinkung schneller verschleißen; berücksichtigen Sie Materialwahl und Kompatibilität mit dem Medium im System.

Hersteller und Identifikation: Das Produkt wird von Riegler geliefert und eindeutig mit der Hersteller-Teilennummer MPN 650.13.81 und GTIN 4047322166683 identifiziert. Diese Nummern dienen der sicheren Ersatzteilzuordnung und Bestellinformationen.

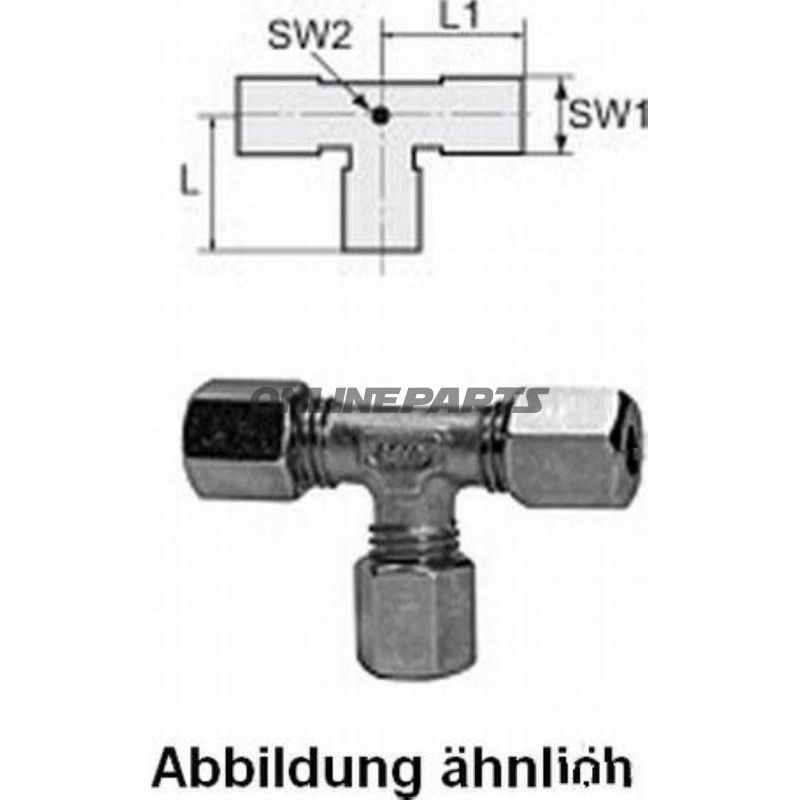

Hinweis: Die mit * markierten Abmessungen (Länge 1, SW 1, SW 2) beziehen sich auf die Abbildung im Produktbild. Sehen Sie sich das Bildmaterial an, um die genaue Positionsangabe und dimensionsbezogene Referenzen bei der Montageplanung zu erhalten.
