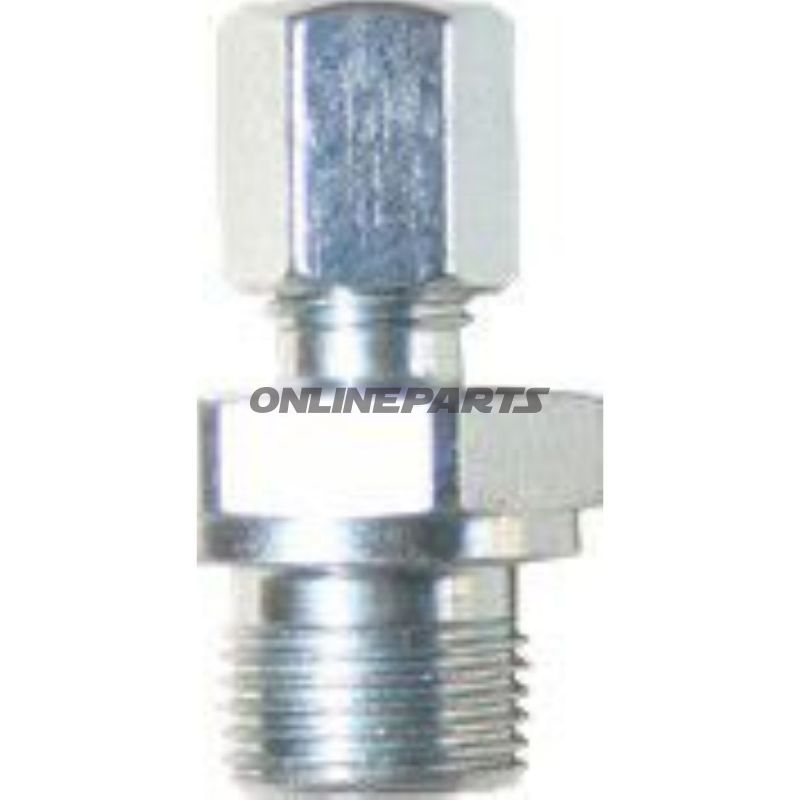

ERMETO-Verbindung, Außengewinde R 1/2, für Rohr Ø18 mm (gelb)
Produktbeschreibung: Diese ERMETO-Verbindung (Riegler, MPN 650.12.33, GTIN 4047322168052) ist eine gerade Stutze mit konischem Außengewinde gemäß ISO 7/1 (R 1/2). Die Verbindung ist für die Montage an Rohren mit einem Außendurchmesser von 18 mm vorgesehen und gelb gekennzeichnet, um eine einfache Identifikation in Installationen zu ermöglichen.
- Funktion: Verbindet ein Rohr mit einer Komponente oder einem gewindegebenden Element über ein konisches Außengewinde. Das konische ISO-7/1-Profil sorgt für eine Dichtung durch Zusammenpressen der Gewindeflächen bei korrekter Montage.
- Druckbereich: Ausgelegt für einen Arbeitsdruck von bis ca. 315 bar, abhängig von Installationsbedingungen, Rohrtyp und korrekter Gewindesführung.
- Geometrie und Abmessungen: Rohraußendurchmesser (OD) 18 mm; Gesamtlänge in Längsrichtung 46 mm und kurze Länge 14 mm (siehe untenstehend für Montagemerkmale).
- Material und Oberfläche: Hergestellt aus galvanisiertem Stahl. Die Verzinkung bietetKorrosionsschutz, wie er in hydraulischen und industriellen Anwendungen üblich ist, jedoch sollte der Oberflächenschutz in Bezug auf die Umgebung bewertet werden (korrosive Umgebung kann zusätzlichen Schutz oder anderes Material erfordern).
Technische Eigenschaften und Montageshinweise:
- ISO 7/1 (konisch) bedeutet, dass die Dichtheit primär über die Gewindeflächen erreicht wird — verwenden Sie eine geeignete Dichtungsmethode (z. B. PTFE-Band oder Gewindedichtung) sowie korrektes Anzugs- bzw. Rotationsmoment gemäß Herstellerangaben und Spezifikationen des Rohrmaterials.
- Stellen Sie sicher, dass Rohrenden sauber, entgratet und unbeschädigt sind, um eine korrekte Montage und Leckagefreiheit zu gewährleisten.
- Bei Montage in Hochdrucksystemen müssen die Druckklassifizierung, Bauteilzusammensetzung und das Momentenlevel eingehalten werden; 315 bar ist ein orientierender Maximaldruck unter Standardbedingungen.
- Bei wiederholter Demontage kann die galvanisierte Oberflächenbeschichtung beeinträchtigt werden; prüfen Sie, ob eine erneute Abdichtung erforderlich ist oder zusätzliche Dichtmaterialien verwendet werden sollten.
Kompatibilität und Anwendungsbereiche: Geeignet für hydraulische Kreisläufe, Druckluftsysteme und industrielle Anlagen, bei denen Rohre mit 18 mm Außendurchmesser und R 1/2-Gewinde verwendet werden. Passt typischerweise in Installationen, die standardisierte ERMETO-Stilarten und konische ISO 7/1-Gewinde nutzen.
Sicherheit und Wartung: Kontrollieren Sie regelmäßig Korrosion und Lecks nach der Installation. Austauschen bei sichtbaren Abnutzungs- oder Beschädigungszeichen. Beachten Sie die Sicherheitsverfahren der Anlage bei Arbeiten unter Druck; das System muss vor dem Demontieren entleert werden.
Identifikation: Das Produkt ist vom Hersteller Riegler markiert, MPN 650.12.33, und kann über GTIN 4047322168052 bei Einkauf und Lagerverwaltung identifiziert werden.
Hinweis: Informationen zu Abmessungen, Material und Druck sind aus den technischen Spezifikationen des Herstellers entnommen. Stellen Sie sicher, die Kompatibilität mit anderen Komponenten Ihrer Anlage vor der Installation zu überprüfen.
