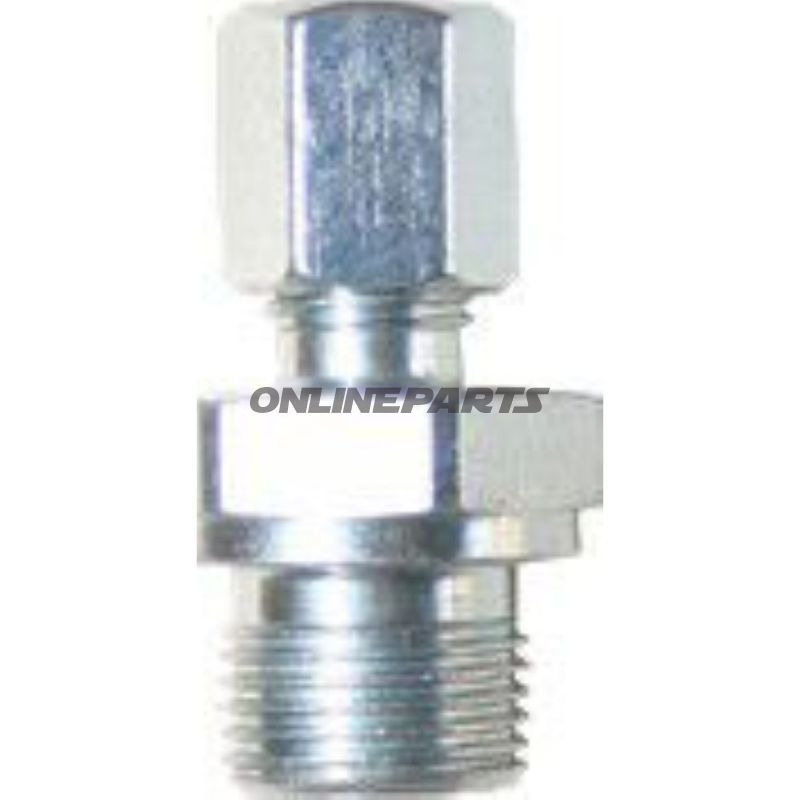

ERMETO-Verbindung (Gelb) 12 PLR, R 1/2 — gerade Mannschluss zum Rohr Ø12 mm
Produktübersicht: Diese ERMETO-Verbindung von Riegler (MPN: 650.12.17, GTIN: 4047322167901) ist eine gerade Mannbuchse für Druckleitungen mit außenliegendem Konusformgewinde nach ISO 7/1 (R 1/2). Sie ist ausgelegt für Rohre mit Außendurchmesser 12 mm und wird als Typ 12 PLR bezeichnet.
Funktion und Anwendung: Die Verbindung wird verwendet, um eine druckdichte Verbindung zwischen einem Rohr und einer Komponente mit Innengewinde herzustellen. Die konische Gewindeform nach ISO 7/1 sorgt für eine Dichtung beim Montieren gegen eine passende Dichtfläche, wodurch sie sich für hydraulische und druckführende Anlagen eignet, in denen Stahlkomponenten mechanisch verbunden werden. Der maximale Betriebsdruck ist mit 315 bar angegeben — ein Niveau, das typischerweise für mittlere bis hochdruck hydraulische Systeme gilt.
Material und Korrosionsschutz: Die Verbindung besteht aus verzinktem Stahl. Die Verzinkung bietet eine Zinkbeschichtung, die die Stahloberfläche vor Korrosion in üblichen industriellen Umgebungen und bei Außenanwendungen schützt. Die Materialwahl sollte jedoch immer im Hinblick auf die Chemie des Mediums bewertet werden (z. B. aggressive Flüssigkeiten oder Salzwasser), da Verzinken nicht in allen Umgebungen korrosionsfrei ist.
Abmessungen und Maße:
- Gewindetyp: R 1/2 (konisch, ISO 7/1)
- Rohraußendurchmesser: 12 mm
- Länge 1 (Gesamtlänge bis Gewindefläche): 43 mm
- Länge 2 (Ende zum Rohr/Einstecklänge): 14 mm
- Maximale Betriebsdruck: 315 bar
Kompatibilität und Montage: Die Verbindung ist für das Verbinden mit Rohren geeignet, deren Außendurchmesser 12 mm beträgt, und mit Komponenten, die R 1/2 konisches Gewinde akzeptieren. Beim Montieren das Gewinde bis zur Kontaktfläche einschrauben, und das korrekte Drehmoment sowie gegebenenfalls Dichtungsmethoden (Dichtung/PTFE-Band je nach Anwendung und Anforderungen) gemäß den Installationsanweisungen des jeweiligen Systems verwenden. Überdrehen kann das Gewinde oder die Beschichtung beschädigen; daher die vom Hersteller gegebenen Drehmomentwerte befolgen, sofern vorhanden.
Technische Vorteile und Überlegungen:
- Konisches ISO 7/1-Gewinde ermöglicht eine mechanische Dichtung gegen passende Flächen ohne besondere Flansche.
- Verzinkter Stahl bietet gute mechanische Festigkeit und Grundkorrosionsschutz in gängigen Umgebungen.
- Die Abmessungen (12 mm Rohr, 43/14 mm Längen) machen die Komponente geeignet für kompakte Installationen, bei denen Platz- und Einstecktiefe entscheidend sind.
- Der angegebene Betriebsdruck von 315 bar muss mit den Genehmigungen des Rohrsystems und der Verbindung abgeglichen werden — relevant bei Hydraulik oder hohem Druck.
Identifikation: Das Produkt ist als Riegler 650.12.17 (MPN) markiert, und GTIN 4047322167901 kann für Logistik, Teileverwaltung und eindeutige Identifikation in Beschaffungssystemen verwendet werden.
Empfehlungen für Fachpersonal: Prüfen Sie die Materialverträglichkeit in Bezug auf Flüssigkeit und Umwelt vor der Montage. Bei mehrmaligem Ausbau kann die Verzinkung abnutzen, und das Gewinde sollte auf Beschädigungen geprüft werden. Verwenden Sie geeignete Werkzeuge und das richtige Drehmoment, um eine Dichtung zu gewährleisten, ohne das Gewinde oder die Beschichtung zu beschädigen.
