ERMETO-Verbindung GE10 3/8 — männlicher Stift für hydraulische Rohre
Produktübersicht: Diese ERMETO-Verbindung (Modell GE10 3/8) von Riegler ist eine gerade männliche Stiftverbindung, die zum Verbinden von Hydraulik- oder Druckrohren mit einem Außendurchmesser von 10 mm vorgesehen ist. Sie entspricht der DIN 2353 und hat ein konisches Außengewinde gemäß ISO 7-1 (R 3/8"). Die GTIN dieses Produkts ist 4047322167680 und die Herstellernummer (MPN) ist 650.09.95.
Funktion und Anwendung: Die Verbindung wird verwendet, um eine dichte, mechanische Verbindung zwischen einem Hydraulikrohr (10 mm Außendurchmesser) und einer konischen R-Gewindeverbindung herzustellen. Der männliche Stiftmechanismus macht sie geeignet für Systeme, in denen eine zuverlässige, metallisch-metallische Abdichtung erforderlich ist, typischerweise in Hydraulikkreisen mit hohem Betriebsdruck. Die Konstruktion ist für Anwendungen bis zu 315 bar ausgelegt.
- Standard: DIN 2353 (ERMETO-System), konisches Außengewinde nach ISO 7-1.
- Gewinde: R 3/8" (konisch).
- Rohr Ø: 10 mm Außendurchmesser.
- Max. Betriebsdruck: 315 bar.
- Gesamtlänge: 40,0 mm.
- Gewindelänge: 13,0 mm.

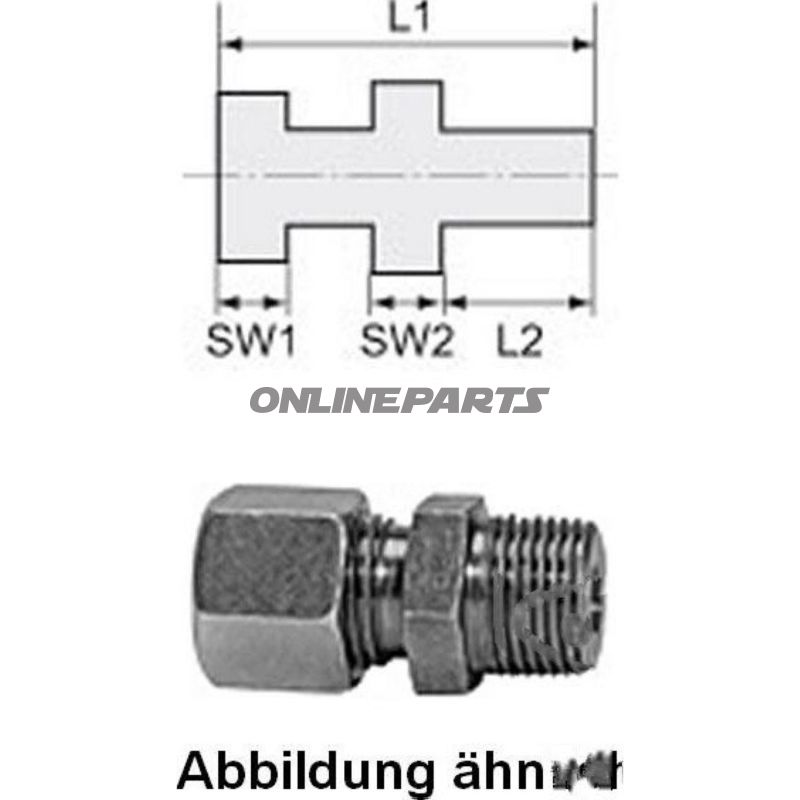

- Schlüsselweiten (SW): SW1 = 19 mm, SW2 = 19 mm (siehe technische Zeichnung/Bild als Referenz).
Material und Oberfläche: Das Gehäuse der Komponente ist aus Stahl mit galvanischer Zinkbeschichtung gefertigt. Der Stahl liefert die notwendige Festigkeit bei hohem Druck, während die Zinkbeschichtung vor Korrosion in normalen industriellen Umgebungen schützt. Die Materialauswahl ist geeignet für hydraulische Installationen, bei denen metallische Abdichtung und dimensionsstabile Eigenschaften wichtig sind.
Technische Vorteile und Eigenschaften:
- Konisches R-Gewinde sorgt für eine Metall-zu-Metall-Abdichtung gegen Leckage, wenn korrekt montiert und entsprechend der geltenden Drehmomentswerte angezogen.
- Design gemäß DIN 2353 gewährleistet Kompatibilität mit anderen ERMETO-Komponenten und Steckverbindungen im gleichen Standard.
- Verzinkte Oberfläche bietet grundlegenden Korrosionsschutz, ohne die Toleranzen der Gewinde wesentlich zu verändern.
- Kompakte Abmessungen (40 mm Gesamtlänge) machen die Verbindung geeignet für enge Installationsbedingungen.
Kompatibilität und Montage: Das Produkt ist zur Verwendung mit Rohren/Komponenten vorgesehen, die nach ERMETO/DIN 2353 für 10 mm Rohre ausgelegt sind. Für eine korrekte Abdichtung und lange Lebensdauer wird die Verwendung kompatibler ERMETO-Muttern, Unterlegscheiben und Rohrenden sowie die Beachtung der Montageanweisungen des Herstellers (Anzugsdrehmoment, Reinigung des Gewindes, ordnungsgemäße Verchromung/Entgraten der Rohrenden) empfohlen. Da das Gewinde konisch (R) ist, müssen Anzug und Dichtheit beim Inbetriebnehmen überprüft werden.
Identifikation: Marke: Riegler — Artikelnummer (MPN) 650.09.95 — GTIN 4047322167680. Diese Referenzen dienen der Sicherstellung einer korrekten Ersatzteilbestellung und Nachverfolgung in Ersatzteilkatalogen und bei der Bestellung kompatibler Fittings.
Hinweise: Die oben genannten Informationen entsprechen den technischen Spezifikationen des Herstellers für diese Art von ERMETO-Verbindung. Die SW-Maße (19 mm) und andere Maße sollten beim Kauf mit der Zeichnung oder dem Bild abgeglichen werden, um die korrekte Schlüsselwahl und Platzverhältnisse bei der Montage sicherzustellen.
