Verschraubung Riegler V 59 / 650.11.83 Ermeto-Verschraubung G 18 Platte. Verzinkter Stahl, Rohr-Außen-Ø 18 mm. Gesamtlänge 48 mm. SW1 32 mm, SW2 27 mm, bis 315 bar.
Artikelnummer: 650.11.83
Herstellernummer: V 59
ERMETO-Verbindung G 18 Plade — gerade Schraubverbindung zu hydraulischen Rohren
Diese ERMETO-Verbindung in Plattenmontage ist eine gerade Schraubverbindung (G) konzipiert für hydraulische Rohre mit Außendurchmesser 18 mm. Das Produkt wird von Riegler geliefert und unter dem Herstellernamen MPN 650.11.83 (GTIN 4047322168205) geführt. Die hier gegebene Beschreibung konzentriert sich auf Funktion, Materialien, Abmessungen und praktische Eigenschaften mit Blick auf den Einsatz durch Mechaniker und erfahrene Motorradenthusiasten.
Funktion und Anwendung
Die Verbindung ist konstruiert, um eine dichte, mechanische Verbindung zwischen einem Rohr und einem Platten- oder Flansch-Montagepunkt zu schaffen, an dem eine gerade Gewindebohrung erforderlich ist. Sie entspricht der DIN 2353-Norm, die in Hydrauliksystemen weit verbreitet ist und Kompatibilität mit entsprechenden Fittings und Dichtscheiben für druckführende Anlagen sicherstellt. Anwendungsbereiche umfassen hydraulische Kreisläufe in Fahrzeugen, Maschinen und Sonderinstallationen, bei denen robuste, dichte Verbindungen bis zu einem angegebenen Arbeitsdruck erforderlich sind.
Material und Fertigungscharakteristika
- Material: verzinkter Stahl. Die Verzinkung bietet Korrosionsschutz in Umgebungen, in denen Feuchtigkeit und Witterungseinflüsse auftreten, während gleichzeitig die Festigkeit des Stahls erhalten bleibt.
- Oberfläche: Zinkbeschichtung (verzinkt), die das Risiko von Punktkorrosion verringert und mit typischen Hydraulikölen kompatibel ist.
- Standard: hergestellt nach DIN 2353-Dimensionen, was bedeutet, dass Gewinde-, Sitz- und Dichts geometrien gängigen Toleranzen für Austauschbarkeit folgen.
Technische Daten
- Rohr Außendurchmesser: 18 mm
- Arbeitsdruck: bis zu 315 bar (angegebene Höchstwerte, korrekte Dimensionierung hängt vom Gesamtsystemdesign und der Montagemethode ab)
- Gesamtlänge: 48,0 mm

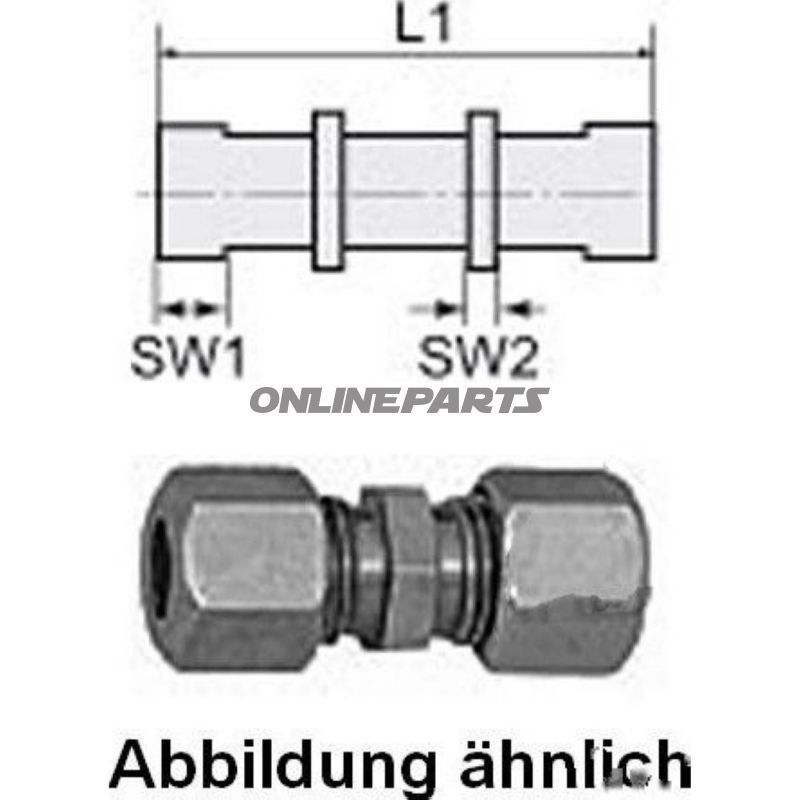

- Schlüsselweiten: SW1 = 32 mm, SW2 = 27 mm (siehe Zeichnung/Abbildung zur Positionierung der Maße)
- Hersteller: Riegler
- MPN: 650.11.83
- GTIN: 4047322168205
Kompatibilität und Installationshinweise
Aufgrund der Übereinstimmung mit DIN 2353 kann diese ERMETO-Verbindung mit anderen Fittings und Bauteilen kombiniert werden, die denselben Standard erfüllen. Bei der Montage ist sicherzustellen, dass das Rohrende korrekt vorbereitet wird (Entgraten, Reinigung) und das korrekte Drehmoment beim Anziehen gemäß den Anweisungen des Herstellers verwendet wird, um eine dichte und langlebige Verbindung zu erreichen. Verzinkter Stahl toleriert herkömmliche Hydraulikflüssigkeiten, jedoch sollte bei speziellen Medien oder korrosiven Umgebungen die Materialwahl spezifisch bewertet werden.
Praktische Vorteile für Mechaniker
- Standardisierte Geometrie erleichtert Austausch und Reparatur vor Ort.
- Verzinktstahl kombiniert mechanische Festigkeit mit grundlegtem Korrosionsschutz.
- Angegebene Druckkapazität (315 bar) deckt die meisten mobilen Hydrauliksysteme ab, sofern andere Komponenten und Schläuche ebenfalls auf denselben Druck dimensioniert sind.
Hinweise
Die Abmessungen SW1 und SW2 sind mit 32 mm bzw. 27 mm angegeben; beachten Sie das Zeichnungsmaterial des Herstellers für genaue Platzierung und Anwendung. GTIN (4047322168205) und MPN (650.11.83) können für eindeutige Identifikation bei Bestellung oder bei der Kontrolle des Ersatzteilbestands verwendet werden.
