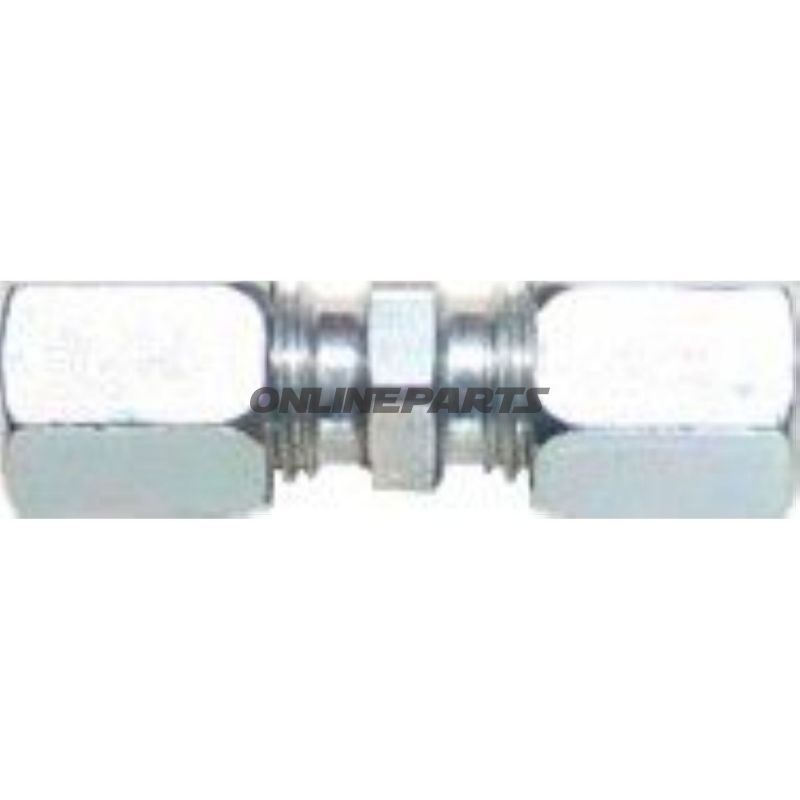

Ermeto-Verbindung G 10 Platte — gerade Schraubverbindung zu 10 mm Rohr
Produktübersicht: Diese Ermeto-Verbindung von Riegler (MPN: 650.11.59, GTIN: 4047322168175) ist eine gerade Schraubverbindung in Plattenmontage aus galvanisiertem Stahl. Sie ist für Rohre mit Außendurchmesser 10 mm ausgelegt und für einen Höchstdruck von 315 bar dimensioniert. Die Anwendung erfolgt primär für feste hydraulische oder pneumatische Rohrführungen, bei denen eine Plattenbefestigung und eine kompakte, zuverlässige Verbindung erforderlich ist.
Funktion und Anwendung:
- Bietet eine mechanisch dichte, schraubenbasierte Verbindung zwischen Rohr oder Schlauch und einer Platte oder einem Platten- bzw. Manifoldsockel.
- Ausgelegt als gerade Schraubverbindung, was bedeutet, dass Rohr und Platte in einer Linie ohne Winkelbiegung verlaufen.
- Geeignet für Montage in Rahmen, Armaturen- oder Maschinenplatten, wo Platz- und Justiermöglichkeiten begrenzt sind.
Material und Korrosionsschutz:
- Hergestellt aus galvanisiertem Stahl, was einen Grundschutz gegen Korrosion bei normalem industriellem Gebrauch bietet. Die Verzinkung erhöht die Beständigkeit gegenüber ungeedeltem Stahl, aber die Komponente sollte in Umgebungen mit starker chemischer Beanspruchung oder Salzwassereinwirkung bewertet werden.
- Galvanisierte Oberfläche bedeutet, dass Teile eine Zinkbeschichtung aufweisen können; die Oberfläche beeinflusst die Reibung beim Montieren und Abdichten, daher sollten korrektes Anzugmoment und passende Dichtmethoden verwendet werden.
Maße und Druckparameter:
- Rohr-Außendurchmesser (OD): 10 mm — angepasst an Standardrohre und Endstücke in dieser Dimension.
- Aktueller Betriebsdruck: bis zu 315 bar — bezieht sich auf den maximalen Betriebsdruck des Systems bei korrekt montierter Verbindung unter normalen Bedingungen.
- Länge (Teil): 50 mm — gibt die relevante radiale Abmessung für Montage und Einbau in die Platte an.
Technische Hinweise zur Montage:
- Sorgen Sie für das korrekte Anzugsdrehmoment gemäß den Herstelleranweisungen, um Dichtheit zu erreichen, ohne Gewinde oder Platte zu beschädigen.
- Überprüfen Sie Rohrenden auf saubere, gerade Abschitte ohne Grate; unebene Rohrenden können die Dichtheit beeinträchtigen.
- Bei wiederholter Demontage die Oberfläche auf Beschädigungen der Verzinkung und eventuelle Korrosion im Gewinde prüfen, bevor wiederverwendet wird.
Kompatibilität und Anwendungsbereiche:
- Passt zu Standard-10-mm-Hydraulik- oder Pneumatikrohren mit kompatiblen Rohrenden und Gewindedimensionen.
- Typische Anwendungen umfassen Maschinenbau, Industrieanlagen, Hydraulikverteilung und Wartungsarbeiten an mobilen Anlagen.
Identifikation und Rückverfolgbarkeit: Das Produkt wird unter der Marke Riegler geliefert und kann eindeutig identifiziert werden durch die Herstellernummer MPN 650.11.59 und GTIN 4047322168175. Diese Nummern werden für Ersatzteilrecherche, Dokumentation und Nachbestellung in Werkstätten oder für Ersatzteile verwendet.
Bemerkungen: Informationen zu Materialien und Druck basieren auf Herstellerangaben. Prüfen Sie die Betriebsbedingungen der Anwendung (Temperatur, chemische Exposition, Vibration) vor der Installation und verwenden Sie geeignete Dichtungs- und Sicherheitsverfahren. Falls spezifische Montagemomente oder Zertifizierungsdokumentationen erforderlich sind, wird empfohlen, Riegler oder den Lieferanten direkt zu kontaktieren.
