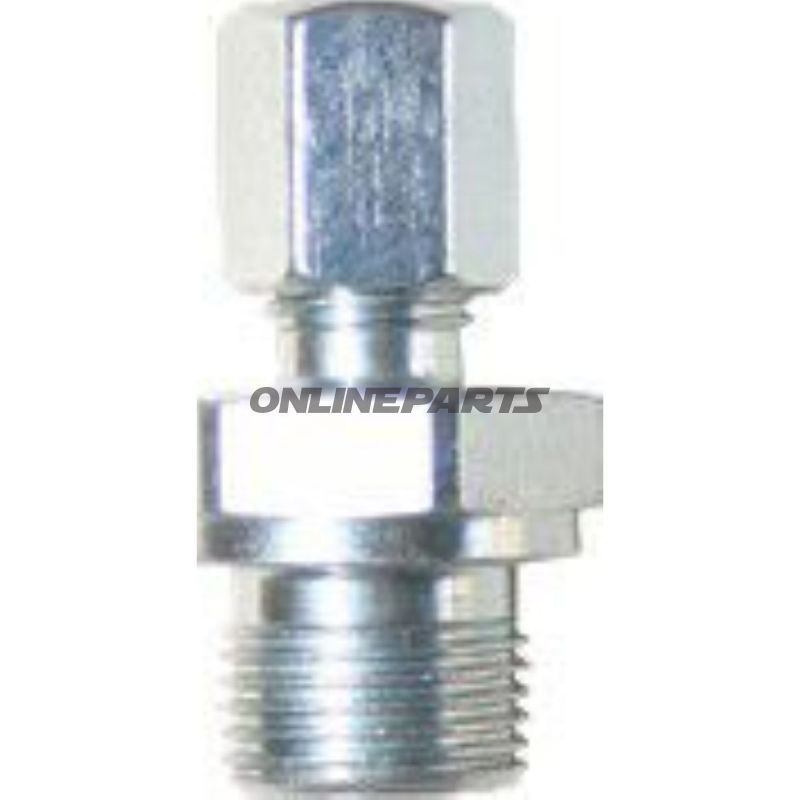

Ermeto-Verbindung 15 mm mit R 1/2 Außengewinde (gerade, männlich)
Produktbeschreibung: Diese Ermeto-Verbindung von Riegler (GTIN 4047322168014, MPN 650.12.25) ist eine gerade, männliche Stiftsverbindung mit konischem Außengewinde nach ISO 7/1 (R 1/2). Die Verbindung ist für den Einsatz in Öl- und Hydraulikleitungen vorgesehen, bei denen ein 15 mm Rohr an Gewindeverbindungen mit konischem R-Gewinde angeschlossen wird.
Funktion: Primäre Funktion der Verbindung ist es, eine dichte und mechanisch stabile Übergangsstelle zwischen einer 15 mm Rohrleitung und einer Gewindeverbindung mit konischem R 1/2-Gewinde zu schaffen. Sie wird typischerweise in festen Installationen verwendet, bei denen das Rohrende in das Verbindungsstück gepresst oder dort befestigt wird und der Gewindeteil in ein Gegenstück mit entsprechendem R 1/2 Innengewinde eingeschraubt wird. Die Konstruktion gewährleistet sowohl mechanische Festhaltung als auch Abdichtung, wenn sie korrekt montiert ist.
- Material und Oberfläche: Hergestellt aus verzinktem Stahl. Die Verzinkung schützt vor Oberflächenkorrosion in üblichen Umgebungen und sorgt für eine harte Oberfläche, die mechanischen Belastungen beim Montieren standhält.
- Gewinde: Außen konisches Gewinde nach ISO 7/1 (R 1/2). Konisches R-Gewinde erfordert korrekte Abdichtung (z. B. Gewindeband oder geeignetes Dichtmaterial) und das richtige Anzugsdrehmoment, um optimale Dichtung zu erreichen.
- Rohrdimension: Für Rohr mit Außendiameter (OD) 15 mm. Das Rohrstück der Verbindung ist auf diese Rohr-OD dimensioniert und sollte mit Rohren geeigneten Materials und toleranzen übereinstimmen.
- Druck: Angegeben für Anwendungen bis ca. 315 bar bei voraussetzungsgemäßer Montage und kompatibler Komponenten im System. Die tatsächliche Betriebsdruckgrenze in einer Gesamtinstallation hängt vom Rohrmaterial, der Verbindungsart und weiteren Bauteilen ab.
- Abmessungen: Länge 1 (Gesamtlänge bis Gewinde/Kontermutter): 44 mm; Länge 2 (Rohrsteck-/Halteabschnitt): 14 mm.
Anwendungsbereiche und Kompatibilität: Geeignet für Hydraulik- und Druckluftinstallationen sowie Öl- und Schmiermittelsysteme, bei denen starre oder formgegossene Rohre (15 mm OD) an ein R 1/2-Gewinde angeschlossen werden sollen. Kompatibilität setzt voraus, dass das Gegenstück ein konisches R-Gewinde (ISO 7/1) besitzt und dass der Arbeitsdruck im System die berechneten Grenzen nicht überschreitet. Nicht verwenden in aggressiven chemischen Umgebungen ohne zusätzlichen Korrosionsschutz.
Montage und Vorsichtsmaßnahmen: Montageanweisungen des Herstellers sind zu beachten. Gee ins Dichtmittel am Gewinde verwenden (Gewindeband oder geeignetes Dichtmaterial) wird empfohlen. Das Anzugsdrehmoment muss materialgerecht sein, um ein Übertäuschen des Rohrstumpfes oder Beschädigung des Gewindes zu vermeiden. Nach der Montage sollte die Verbindung auf Lecks geprüft werden.
Brand und Identifikation: Das Produkt wird von Riegler geliefert und kann anhand der GTIN 4047322168014 und der Herstellernummer MPN 650.12.25 identifiziert werden. Diese Nummern sind nützlich bei Nachbestellung oder Anfragen zu technischen Daten und Ersatzteilkompatibilität.
Technische Hinweise: Die Informationen zu Druckempfehlung und Abmessungen stammen aus den Produktdaten des Herstellers. Das gewählte Material (verzinkter Stahl) bietet gute mechanische Haltbarkeit und Schutz gegen allgemeine Oberflächenkorrosion, ist jedoch nicht notwendigerweise für alle Medien oder Temperaturen ohne zusätzliche Verifizierung geeignet. Prüfen Sie vor der Installation die Gesamtdruck-, Temperatur- und Medienchemie des Systems.
