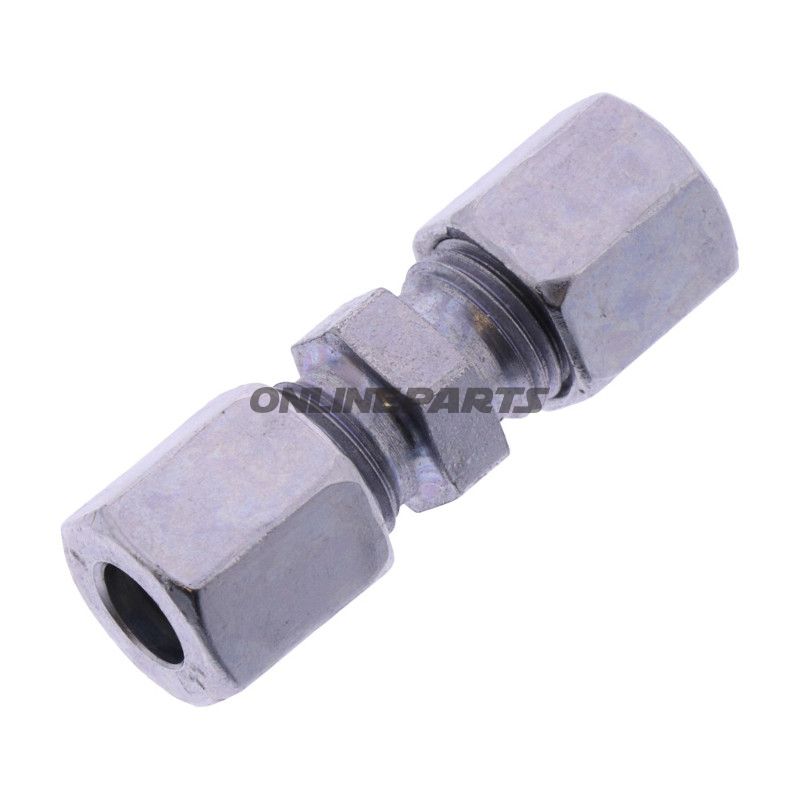

ERMETO Schraubverbindung 6 mm, gerade – für Rohr Ø6 mm
Produkt: ERMETO Schraubverbindung, gerades Ausführungsstück mit Schelle, ausgelegt für Rohre mit äußerem Durchmesser 6 mm. Das Produkt wird von Riegler geliefert und ist mit der MPN 650.11.58 identifiziert.
Dieser Verbindungstyp wird hauptsächlich zur Verbindung starrer Metallrohre in hydraulischen oder pneumatischen Systemen sowie zu festen Rohrführungsinstallationen verwendet, bei denen eine dichte, mechanische Verbindung ohne Schweißen erforderlich ist. Die Konstruktion mit der Schelle gewährleistet eine Abdichtung an der Verbindung zur Außenseite des Rohrs bei Anspannung, wodurch der Bedarf an zusätzlichem Dichtungsmaterial reduziert wird.
- Funktion: Erzeugt eine mechanische und dichte Verbindung zwischen Rohr und Fittings, indem die Schelle um die Außenseite des Rohrs beim Anziehen komprimiert wird. Geeignet für feste Rohrführungen in Werkstätten, Prüfbänken und anderen technischen Installationen.
- Material und Oberfläche: Hergestellt aus Stahl mit galvanisierter Oberfläche. Die Galvanisierung bietet Korrosionsbeständigkeit in normalen Umgebungen und schützt das Stahlsubstrat vor Oxidation; sie verbessert die Haltbarkeit im Vergleich zu unbehandeltem Stahl, ist jedoch nicht gleichbedeutend mit Edelstahl und sollte im konkreten Umfeld (Salzwasser, Säure/Alkali usw.) bewertet werden.
- Abmessungen: Konzipiert für Rohre mit Ø 6 mm (äußere Durchmesser). Die gerade Form bedeutet, dass keine Biegung in der Verbindung vorhanden ist; die Rohre werden in einer Linie geführt.
- Identifikation: Marke: Riegler. MPN: 650.11.58. (GTIN ist nicht angegeben.)
Technische Hinweise und Eigenschaften
Das Stahls Material verleiht hohe mechanische Festigkeit und gute Beständigkeit gegenüber den Belastungen, die typischerweise in festen Rohrinstallationen auftreten. Die Schellenfunktion setzt eine korrekte Schnittführung der Rohre (gerade Schnitte ohne Grate) und eine korrekte Anspannung gemäß den Herstellerangaben voraus, um Dichtheit zu erreichen und Verformungen am Rohrende zu vermeiden. Bei wiederholtem Demontieren kann die Dichtfunktion der Schelle beeinträchtigt werden, und es kann erforderlich sein, die Schelle zu ersetzen, um eine korrekte Abdichtung wiederherzustellen.
Kompatibilität und Anwendung
Geeignet für Standardstahl- oder Kupferrohre mit einem äußeren Durchmesser von 6 mm. Geeignet für den Einsatz in Werkstätten, an Prüf- und Montagetischen sowie in festen Installationszusammenhängen in industriellen Umgebungen. Beachten Sie, dass der Schutz durch Galvanisierung in aggressiven Umgebungen eingeschränkt ist; in solchen Fällen sollte die Materialwahl überdacht werden (z. B. Edelstahl).
Montagehinweise
- Schneiden Sie das Rohr gerade ab und entgraten Sie es, damit die Schelle korrekt klemmen kann.
- Setzen Sie das Rohr in die Verbindung bis zum Anschlag ein und ziehen Sie es nach dem empfohlenen Drehmoment oder dem händischen Grundsatz fest, abhängig von den Anforderungen der Installation.
- Prüfen Sie nach dem Betrieb auf Lecks und bei den ersten Wartungsintervallen auf Dichtheit.
Die obigen Informationen beschreiben die Funktion, Materialwahl und praktische Anwendung der Riegler ERMETO Schraubverbindung MPN 650.11.58 (für Rohr Ø6 mm). Falls GTIN gewünscht wird, kann diese aus dem Produktdatenblatt des Anbieters oder der Verpackung bezogen werden.
