Ermeto Schneidringdpr06lx

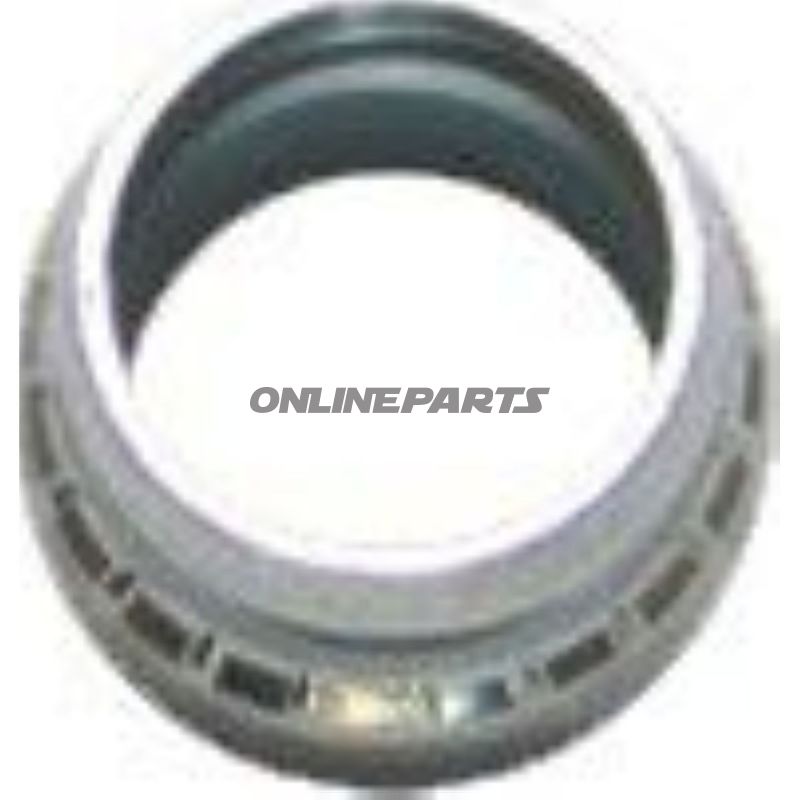

Schlauchung für Rohrverbindungen – ERMETO SCHLITZ DPR06LX (Riegler)

Diese ERMETO-Schlitzung DPR06LX von Riegler ist ausgelegt für die Herstellung dichter mechanischer Verbindungen an Rohren mit Außendurchmesser 6 mm. Die Schlitzung wird in Verbindungs- und Fittings-Systemen eingesetzt, wo eine feste, druckbeständige Abdichtung zwischen Rohr und Verbindung ohne Schweißen oder Lötung erforderlich ist.

Funktion

• Die primäre Funktion der Schlitzung besteht darin, in das Rohrmaterial beim Zusammenbau einzudringen, um eine sichere und wiederholbare Abdichtung zwischen Rohr und Fittings zu gewährleisten.
• Geeignet für Hydraulik- und Drucksysteme bis 315 bar, wo eine mechanische Abdichtung und Leckagebeständigkeit erforderlich ist.
• Typischerweise in Kombination mit passenden ERMETO-Fittings und Komponenten verwendet, bei denen eine korrekt positionierte Schlitzung die Druckbeständigkeit und Stabilität der Verbindung sicherstellt.

Material und Eigenschaften

• Material: galvanisch verzinkter Stahl. Die Verzinkung bietet Korrosionsschutz in üblichen Betriebsumgebungen und eine harte Oberfläche, die die mechanische Eindrang in die Rohrwand unterstützt.
• Rohr-Außendurchmesser (OD): 6 mm — ausgelegt für Standardrohrgrößen mit diesem Außenmaß.
• Länge ( Maß 1): 9,5 mm — Dimension relevant für die korrekte Platzierung in der Fitting und um eine optimale Ummantelung des Rohrs zu gewährleisten.
• Druckklasse: bis 315 bar — gibt den maximal empfohlenen Betriebsdruck unter korrekten Installationsbedingungen und mit kompatiblen Fittings an.

Kompatibilität und Anwendung

• Die Schlitzung ist für den Einsatz mit ERMETO-/Riegler-Fittings und anderen Komponenten vorgesehen, die Schlitzungstypen für 6 mm Rohre akzeptieren.
• Geeignet für hydraulische Kreisläufe, Druckluftsysteme und andere Anwendungen, bei denen mechanische Rohrverbindungen bevorzugt werden.
• Die Installation erfordert das korrekte Werkzeug und Verfahren: Rohrabtrennung im Winkel, Entgraten und richtige Positionierung der Schlitzung im Fitting vor dem Zusammenpressen/Mon-tage.

Technische Kennzeichnungen

• Marke: Riegler — die Produktreihe ERMETO ist bekannt für standardisierte Schlitzfittings für Drucksysteme.
• MPN (Teilenummer): 650.16.13 — verwenden Sie diese Nummer bei Bestellung oder bei der Suche in Ersatzteillisten.
• GTIN: 4047322167765 — globale Handelsstrichkodierung, die mit dieser spezifischen Schlitzung verbunden ist.

Hinweise zur Installation und Betrieb

• Stellen Sie sicher, dass Sie korrekt dimensionierte Rohre (6 mm OD) verwenden und entfernen Sie Grate und Burrs von der Endfläche des Rohrs, um Undichtigkeiten zu vermeiden.
• Überprüfen Sie die Kompatibilität mit dem Fittings-Material und dem Arbeitsdruck; galvanisch verzinkter Stahl bietet guten allgemeinen Korrosionsschutz, kann aber in aggressiven chemischen Umgebungen beeinträchtigt sein.
• Beachten Sie die Montageanleitung des Herstellers, um die angegebene Druckkapazität (315 bar) zu erreichen und eine Fehlmontage zu vermeiden.

Produktbezeichnung: ERMETO SCHLITZ DPR06LX. Für technische Anfragen oder Ersatzteilidentifikation können MPN 650.16.13 und GTIN 4047322167765 zusammen mit dem Brandnamen Riegler verwendet werden.
