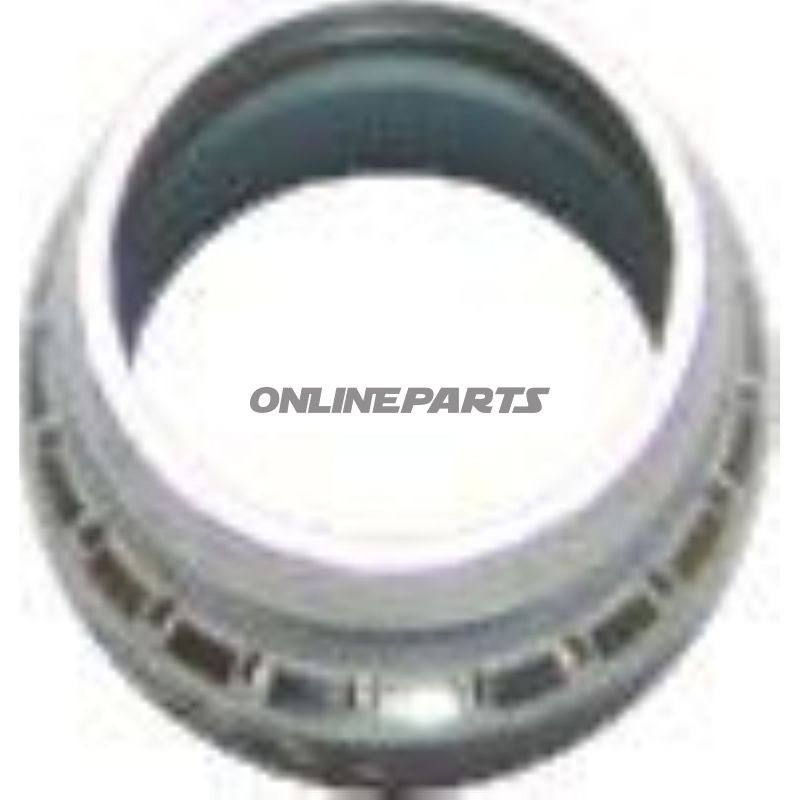

Ermeto Schneidringdpr 8 L/S

Schraubring für Hydraulikrohr, ERMETO DPR 8 L/S — für 8 mm Rohr, 315 bar

Produkt: ERMETO Schraubring DPR 8 L/S von Riegler (MPN: 650.16.21, GTIN: 4047322167772). Diese Schraubring ist entwickelt, um eine dichte Verbindung zwischen Gewindefittings und Hydraulik- oder Druckrohren mit Außendurchmesser 8 mm zu erzeugen.

Funktion

• Die Schraubring wird auf das Rohr gesetzt und von einer passenden ERMETO-Baugruppe oder -Verbindung vorgespannt, wobei sie in die Rohroberfläche einschneidet und eine mechanische sowie dichtende Verbindung bildet.
• Das Design sorgt für eine zuverlässige hydraulische Abdichtung bei dem angegebenen maximalen Betriebsdruck von 315 bar, wenn sie korrekt zusammen mit kompatiblen ERMETO-Schneide- oder Mutter-Fittings montiert wird.

Material und Eigenschaften

• Material: verzinkter Stahl. Die Verzinkung bietet Korrosionsschutz in gängigen industriellen Umgebungen und erhöht die Haltbarkeit der Ringform im Einsatz.
• Oberflächenbehandlung und Stahlwerkstoff sind gewählt, um ausreichend Härte zum Abführen in u. a. Stahlschläuchen zu gewährleisten und gleichzeitig Dichtungseigenschaften bei hohem Druck zu bewahren.
• Länge (Innenmaß/Greifbereich): 9,5 mm, ausgelegt, um korrekt in passenden Fittings zu sitzen und den Druck gleichmäßig um das Rohr zu verteilen.

Kompatibilität und Anwendung

• Verwendbar für Rohre mit Außendurchmesser (OD) 8 mm.
• Die Schraubring ist für Systeme mit Betriebsdruck bis zu 315 bar vorgesehen – immer die Montageanweisungen des Herstellers beachten und das gesamte Druckklassifikationssystem des Fittings prüfen.
• Passt zu ERMETO/DPR-Fittingsystemen und entsprechenden mechanischen Schneide-Fittings, bei denen Gewinde- oder Konussch fittings für Hydraulik- und Druckleitungen verwendet werden.

Montage und praktische Hinweise

• Rohroberfläche vor Montage von Spänen und Schmutz reinigen. Sicherstellen, dass die Rohrschnittstelle senkrecht und glatt ist.
• Die Schraubring muss korrekt in dem Schraub-/Konusbereich des Fittings positioniert werden, und die Verbindung gemäß den Anzugsmoment- oder Fittinganweisungen des Herstellers festziehen, um eine ordnungsgemäße Einschneidung und Abdichtung zu erreichen.
• Wiederholte Wiederverwendung derselben Schraubring vermeiden, da Formgebung und Dichtungseigenschaften nach der ersten Montage beeinträchtigt sein können.

Sicherheit und Qualität

• Die Produktspezifikation (GTIN: 4047322167772, MPN: 650.16.21) zeigt, dass das Teil von Riegler geliefert wird und gängigen ERMETO-Standards für Schneidringe im Hydraulikbereich entspricht.
• Immer die Gesamtdruckgrenzen des Systems, die Kompatibilität zwischen Rohrmaterial und Fittings sowie Korrosionsbedingungen in der Anwendung vor der Installation prüfen.

Wenn Sie weitere technische Daten benötigen, z. B. Toleranzen, detaillierte Materialangaben oder Montagemomente für das gesamte Fittingsystem, können diese aus Riegler-Technikdokumentationen oder dem Datenblatt des Lieferanten entnommen werden.
