Ermeto Schneidringdpr 22 L

Schneidring für Rohre, ERMETO DPR 22 L — für hydraulische und beschriebene Rohrverbindungen

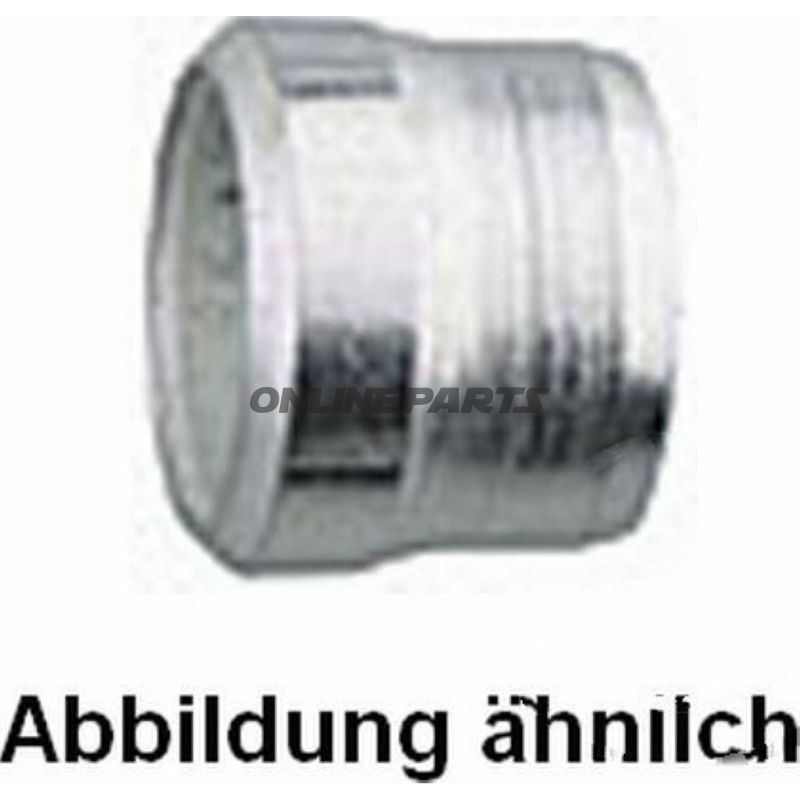

Produkt: ERMETO Schneidring DPR 22 L von Riegler (MPN 650.16.70, GTIN 4047322167826).

Diese Schneidring ist eine Präzisionskomponente, die für die Abdichtung und mechanische Fixierung von Rohren in konischen oder Flanschmontagen in Hydraulik- und Druckleitungen vorgesehen ist. Sie wird typischerweise zusammen mit passenden Armaturen im ERMETO-System verwendet, wobei die Schneidkante der Ringes in die Außenseite des Rohrs eindringt und eine Metallabdichtung unter Anpressung erzeugt.

• Material und Oberfläche: Verzinkter Stahl. Die Verzinkung schützt die Oberflächen vor Korrosion und sorgt für eine robuste, aber nicht dekorative Optik geeignet für industrielle Umgebungen.
• Abmessungen: Geeignet für Rohre mit äußerem Durchmesser von 22 mm. Die Funktionslänge des Rings (Länge 1) beträgt 11,0 mm.
• Druck: abgestimmt bis 160 bar bei korrekter Montage und in Kombination mit kompatiblen Armaturen und Rohrtypen.

Funktion und Anwendung

Die Schneidring erzeugt eine Abdichtung durch mechanischen Eingriff in die Rohroberfläche, wenn sie durch ein zugehöriges Armaturenhaus komprimiert wird. Die Kompression sollte gemäß den richtigen Drehmomentangaben und in Übereinstimmung mit den Herstelleranweisungen für das ERMETO-System erfolgen. Das Produkt eignet sich für feste Installationen sowohl in stationären als auch in mobilen Hydrauliksystenen, bei denen Rohrverbindungen eine zuverlässige Metall-zu-Metall-Abdichtung benötigen.

Kompatibilität und Montage

• Ausgelegt zur Funktion zusammen mit ERMETO- und ähnlichen Armaturen, die DPR 22 L-Schneidringe akzeptieren. Sicherstellen, dass Armaturen verwendet werden, die den Abmessungen und dem Material des Rings entsprechen.
• Rohrmaterial und Wanddicke beeinflussen die Abdichtungsleistung – prüfen Sie, dass Rohrtyp und Wanddicke mit einer Schneidringlösung kompatibel sind, die in die Außenseite des Rohrs eindringt.
• Montageverfahren: Rohrenden reinigen, Rundheit und Entgratung des Rohrs prüfen, den Schneidring korrekt in das Armaturenhaus einsetzen und gemäß gültigen Drehmomenttabellen nachziehen. Falsche Montage kann zu Leckagen oder Beschädigungen von Rohr und Ring führen.

Technische Vorteile und Überlegungen

• Verzinkter Stahl bietet eine gute Kombination aus Festigkeit und Korrosionsbeständigkeit für industrielle Umgebungen.
• Die angegebene Druckgrenze (160 bar) kennzeichnet den geeigneten Anwendungsbereich unter der Voraussetzung korrekter Montagebedingungen und kompatibler Komponenten.
• Kurzfunktionslänge (11,0 mm) macht den Ring geeignet für Armaturen mit begrenzter Einbaustelle, erfordert jedoch eine genaue Positionierung bei der Montage.

Identifikation

Das Produkt ist markiert und wird von Riegler verkauft. Verwenden Sie MPN 650.16.70 und GTIN 4047322167826 bei Bestellung oder Anfrage, um die korrekte Variante und Nachverfolgbarkeit sicherzustellen.

Sicherheit und Wartung

Bei Service und Neu-Montage stets die Sperr- und Druckentlastungsprozeduren des Hydrauliksystems befolgen. Die Schneidring austauschen, wenn Deformation oder Korrosion vermutet wird; ein beschädigter Ring kann die Abdichtung beeinträchtigen und Leckagen bei Betrieb bei höheren Drücken verursachen.
